Идентификация винтов Steam Deck

Консоли

LCD-экран Steam Deck использует различные типы, длины и размеры винтов. Используйте это руководство, если вам нужно найти замену винту или помочь в определении небольших различий между винтами.

Посмотрите наш разбор Steam Deck для получения дополнительных деталей.

Примечание: Для процедур замены мы указываем полную длину винта (резьба, стержень и головка вместе) в качестве справки, чтобы помочь людям выяснить, какие винты куда идут. Это не обычный, технический способ измерения винтов, но это может быть полезно для новых мастеров. Вместо этого данное руководство углубляется в технические детали: диаметр резьбы, шаг резьбы, длина резьбы, диаметр головки и толщина головки.

Шаг 1

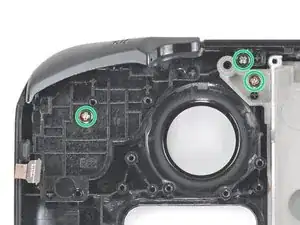

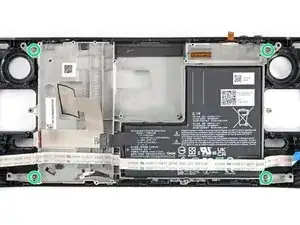

Тип 1: M1.6x9; винт с формирующей резьбой; диаметр резьбы 1.6 мм; шаг резьбы 0.64 мм; длина резьбы 9 мм; диаметр головки 2.8 мм; толщина головки 0.6 мм

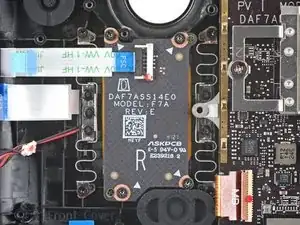

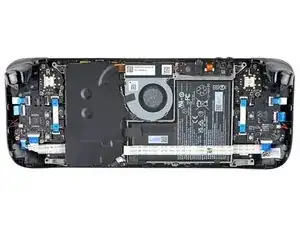

Тип 2: M1.6x5; машинный винт; диаметр резьбы 1.6 мм; шаг резьбы 0.35 мм; длина резьбы 5 мм; диаметр головки 2.8 мм; толщина головки 0.5 мм

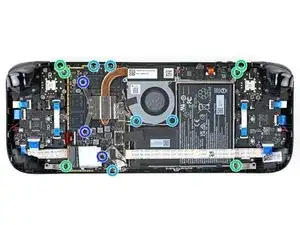

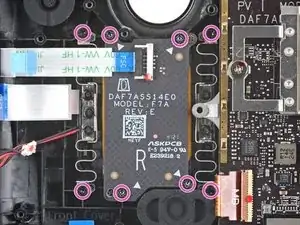

Тип 3: M2x3.5; машинный винт; диаметр резьбы 2 мм; шаг резьбы 0.4 мм; длина резьбы 3.5 мм; диаметр головки 5 мм; толщина головки 0.9 мм

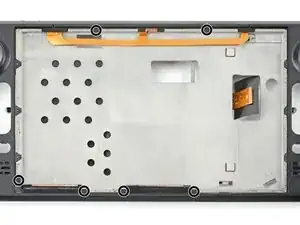

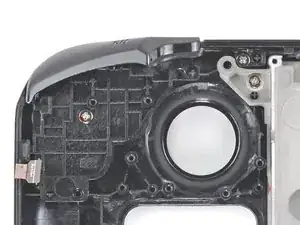

Тип 4: M1.6x4.5; винт с формирующей резьбой; диаметр резьбы 1.6 мм; шаг резьбы 0.53 мм; длина резьбы 4.5 мм; диаметр головки 3.5 мм; толщина головки 0.8 мм

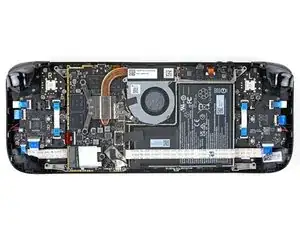

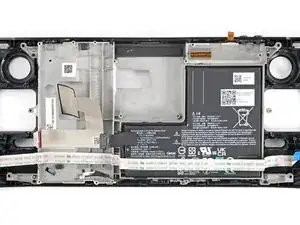

Тип 5: M1.6x3; машинный винт; диаметр резьбы 1.6 мм; шаг резьбы 0.35 мм; длина резьбы 3 мм; диаметр головки 2.8 мм; толщина головки 0.8 мм

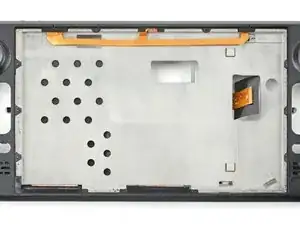

Тип 6: M2x2.2; машинный винт; диаметр резьбы 2 мм; шаг резьбы 0.4 мм; длина резьбы 2.2 мм; диаметр головки 4.5 мм; толщина головки 0.5 мм

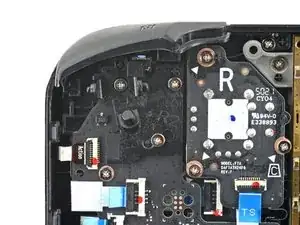

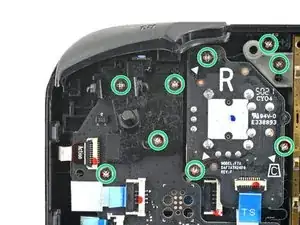

Тип 7: M1.6x4; винт с формирующей резьбой; диаметр резьбы 1.6 мм; шаг резьбы 0.53 мм; длина резьбы 4 мм; диаметр головки 3 мм; толщина головки 0.8 мм

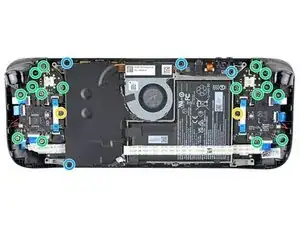

Тип 8: M1.2x2; машинный винт; диаметр резьбы 1.2 мм; шаг резьбы 0.25 мм; длина резьбы 2 мм; диаметр головки 2.2 мм; толщина головки 0.4 мм
