Замена кнопки меню Steam Deck

Включите ваш Steam Deck и дождитесь, пока заряд батареи не опустится ниже 25% перед началом ремонта, так как заряженная литий-ионная полимерная батарея может стать опасной в случае случайного повреждения.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом любых внутренних ремонтов. Читайте, как это сделать здесь.

Выключите Steam Deck и отключите все кабели.

Если в устройстве установлена microSD‑карта, обязательно извлеките её перед открытием корпуса. Попытка снять заднюю крышку с установленной картой может привести к её перелому пополам.

Во время ремонта иногда удобно класть Steam Deck лицевой стороной вниз в чехол, чтобы защитить стики и предотвратить их шатание.

Используйте крестовую отвертку, чтобы выкрутить восемь винтов, фиксирующих заднюю крышку:

Четыре винта с крупной резьбой длиной 9.5 мм

Четыре винта с мелкой резьбой длиной 5.8 мм

Несмотря на стандарты, крестовые отвертки могут различаться по размеру и форме — две отвертки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте отвертку, которая наиболее плотно садится в головку винта.

В ходе ремонта отслеживайте каждый винт и убеждайтесь, что он возвращается на своё место, чтобы не повредить Steam Deck.

Вставьте медиатор для вскрытия в тонкую щель между задней крышкой и передней панелью вдоль кромки правой ручки.

Если вам трудно вставить медиатор в шов ручки, попробуйте начать с верхнего или нижнего длинного края, а затем сдвиньте медиатор к ручке.

Подденьте заднюю крышку, чтобы освободить её от фиксирующих защёлок.

Как только защёлки отсоединены с одного края, остальные легко отсоединяются.

Схватите заднюю крышку в созданном вами отверстии и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек алюминиевой лентой, закрывающий скрытый винт на экранной защите платы.

По возможности постарайтесь не рвать эту ленту, чтобы её можно было использовать повторно. При необходимости вы можете сделать замену, отрезав кусок алюминиевой ленты нужного размера.

Используйте крестовую отвертку, чтобы выкрутить три винта, фиксирующих экранную защиту платы:

Один винт 3.4 мм

Два винта 3.7 мм

В обновлённых Steam Deck присутствуют только два винта 3.7 мм вдоль левого края.

Снимите экранную защиту платы.

В зависимости от возраста вашего Steam Deck эта защита может прилипать к термопрокладкам под ней.

При сборке убедитесь, что кабель вентилятора лежит на стороне экранной защиты платы и не зажат под ней.

Возьмитесь за кабель батареи за язычок и потяните его прямо от материнской платы, чтобы отключить.

В качестве альтернативы используйте плоский конец лопатки или чистый ноготь, чтобы аккуратно выдавить разъём из гнезда, затем полностью отключите его вручную.

При работе с перевёрнутым Steam Deck правая спусковая кнопка будет находиться с вашей левой стороны.

Спусковые кнопки Steam Deck защёлкиваются на двух штырях кронштейна спусковой кнопки, который также служит петлёй.

Разместите плоский конец лопатки на внутреннем краю правой защёлки спусковой кнопки.

Поверните защёлку спусковой кнопки наружу, в сторону и вверх от штыря, чтобы отщёлкнуть её.

При сборке защёлните сначала внешний штырь. После установки нажмите на кнопку, чтобы защёлкнулся внутренний штырь, услышав характерный «щелчок».

Проверьте, правильно ли выровнена пружина спусковой кнопки. Проверьте работу кнопки перед продолжением сборки.

Снимите правую спусковую кнопку.

Следите, чтобы не потерять пружину спусковой кнопки. Она насаживается на штырь на нижней стороне кнопки.

Используйте крестовую отвертку, чтобы выкрутить три винта 5.2 мм, фиксирующих кронштейн правой спусковой кнопки.

Снимите кронштейн правой спусковой кнопки.

Новые спусковые кнопки требуют калибровки для корректной работы. Чтобы откалибровать новые спусковые кнопки, следуйте этому руководству по калибровке.

Используйте заострённый конец лопатки, чтобы приподнять маленькую фиксирующую защёлку на ZIF‑разъёме кабеля аналогового стика.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную бирку, а не за сам кабель.

Отверткой Phillips отвёрткой отвинтите три винта 5,2 мм, крепящие аналоговый стик.

При обратной сборке возможно потребуется удерживать Steam Deck над рабочей поверхностью, чтобы он не опирался на новый аналоговый стик, пока вы затягиваете винты.

Снимите правый аналоговый стик.

Используйте заострённый конец лопатки, чтобы приподнять маленькую фиксирующую защёлку на ZIF‑разъёме кабеля платы кнопок.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную бирку, а не за сам кабель.

Используйте заострённый конец лопатки, чтобы приподнять маленькую фиксирующую защёлку на ZIF‑разъёме шлейфа межсоединения платы кнопок.

Используйте пинцет, чтобы выдвинуть кабель из разъёма.

Держите кабель за синюю вытяжную бирку, а не за сам кабель.

Если какие‑либо разъёмы закрыты лентой, снимите её пинцетом.

Используйте заострённый конец лопатки, чтобы приподнять маленькие фиксирующие защёлки на остальных ZIF‑разъёмах платы кнопок. Используйте пинцет, чтобы выдвинуть кабели из их разъёмов:

Отключите кабель управляющих кнопок.

Отключите кабель платы сенсорной панели.

Отключите кабель сенсорной панели.

Будьте осторожны при подъёме этого разъёма — подденьте сам разъём, а не его корпус.

Используйте заострённый конец лопатки, чтобы приподнять кабель тактильной обратной связи и отключить его.

Альтернативно можно оставить тактильную обратную связь подключённой к плате кнопок и откинуть плату через край корпуса, чтобы она не мешала.

Отверткой Phillips отвинтите четыре винта, крепящие правую плату кнопок:

Три винта 5,2 мм

Один винт 3,9 мм

Снимите правую плату кнопок.

Следите за кнопкой быстрого доступа и её мембраной, так как после снятия правой платы кнопки они больше не зафиксированы на месте.

Отверткой Phillips отвинтите два винта 5,2 мм, крепящие сборку правого бампера.

Снимите сборку правого бампера.

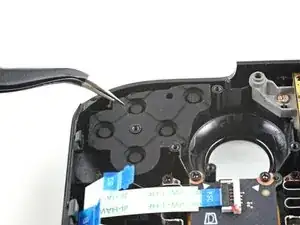

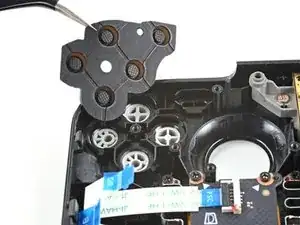

Используйте пинцет, чтобы снять мембрану управляющих и кнопки меню.

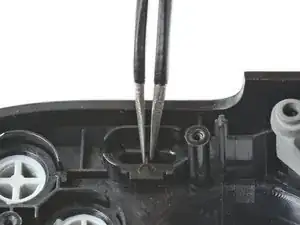

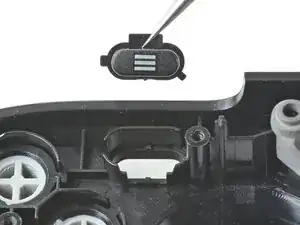

Используйте пинцет, чтобы снять кнопку меню.
