Замена экрана Steam Deck

Включите ваш Steam Deck и дождитесь, пока заряд батареи не упадёт ниже 25% перед началом ремонта, так как заряженный литий-полимерный аккумулятор может быть опасен при случайном проколе.

В качестве дополнительной меры предосторожности Valve рекомендует перевести Steam Deck в режим хранения батареи в BIOS перед началом внутренних работ. Прочтите, как это сделать, здесь.

Выключите питание Steam Deck и отключите все кабели.

Если в устройстве установлена карта microSD, обязательно извлеките её перед открытием Steam Deck. Попытка снять заднюю крышку с установленной картой может привести к её перелому пополам.

Во время ремонта иногда удобно положить Steam Deck лицевой стороной вниз в его чехол, чтобы защитить стики и предотвратить шаткость.

Используйте крестообразную отвёртку Phillips, чтобы выкрутить восемь винтов, фиксирующих заднюю крышку:

Четыре винта с крупной резьбой длиной 9,5 мм

Четыре винта с мелкой резьбой длиной 5,8 мм

Несмотря на стандарты, крестообразные отвёртки могут различаться по размеру и форме — две отвёртки с одинаковой маркировкой могут по-разному подходить к одному и тому же винту. Используйте ту, которая плотнее всего входит в головку винта.

В течение всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается на своё исходное место, чтобы не повредить Steam Deck.

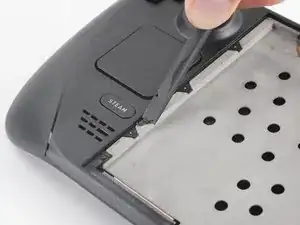

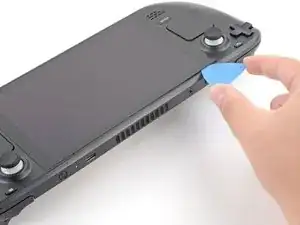

Вставьте медиатор для вскрытия в тонкую щель между задней крышкой и передней панелью вдоль кромки правой рукояти.

Если вам трудно вставить медиатор в стык рукояти, попробуйте начать с верхнего или нижнего длинного края, а затем сдвиньте медиатор к рукояти.

Подденьте заднюю крышку, чтобы освободить её из защёлок.

Как только защёлки отсоединены с одного края, остальные отключаются легко.

Возьмите заднюю крышку в месте образованного зазора и потяните её вверх и от устройства, чтобы отщёлкнуть длинные кромки.

Снимите заднюю крышку.

Если у вас обновлённая версия Steam Deck с чёрной крышкой платы, пропустите этот шаг.

Используйте пинцет, чтобы снять кусочек фольгированной ленты, закрывающей скрытый винт на экране платы.

По возможности старайтесь не рвать эту ленту, чтобы её можно было использовать повторно. При необходимости можно сделать замену, вырезав кусок фольгированной ленты подходящего размера.

Используйте крестообразную отвёртку Phillips, чтобы выкрутить три винта, фиксирующие экран платы:

Один винт 3,4 мм

Два винта 3,7 мм

Только два винта 3,7 мм вдоль левой кромки присутствуют в обновлённых Steam Deck.

Снимите экран платы.

В зависимости от возраста вашего Steam Deck этот экран может прилипать к термопрокладкам под ним.

При сборке убедитесь, что кабель вентилятора лежит на стороне экрана платы и не защемлён под ним.

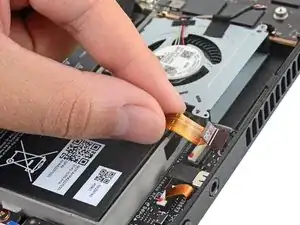

Возьмитесь за кабель батареи за язычок и потяните его прямо от платы, чтобы отключить.

В качестве альтернативы используйте плоский край лопатки или чистый ноготь, чтобы аккуратно выдвинуть разъём из гнезда, затем полностью отсоедините его вручную.

Используйте крестообразную отвёртку Phillips, чтобы выкрутить винт 3,4 мм, фиксирующий SSD.

После удаления винта SSD приподнимется под небольшим углом.

Возьмитесь за конец SSD и потяните его от разъёма платы M.2, чтобы извлечь.

При сборке вставляйте SSD под небольшим углом в его разъём на плате и зафиксируйте его в горизонтальном положении винтом SSD.

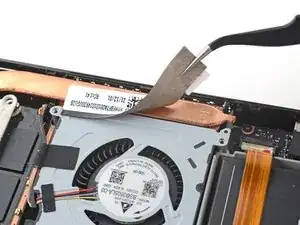

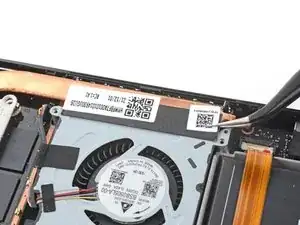

Используйте пинцет, чтобы снять наклейку с верхнего края вентилятора.

По возможности старайтесь не рвать эту наклейку, чтобы её можно было использовать повторно. При необходимости слегка подогрейте, чтобы смягчить клей.

Если наклейка может порваться, подденьте пинцетом один край до тех пор, пока не сможете ухватить её пальцами, затем снимите остальное вручную.

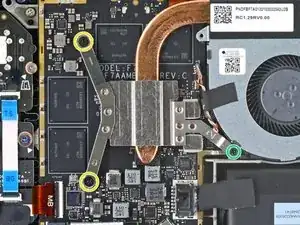

Для оригинальных Steam Deck: Используйте крестовую отвертку, чтобы ослабить и вынуть два винта, крепящие радиатор к материнской плате:

Один защёлкивающийся винт 3,5 мм

Один винт 3,4 мм

Нет, вам не кажется! Третий винт радиатора был удалён ранее при разборке: он одновременно служит винтом скрытого экрана платы.

Для обновлённых Steam Deck: Используйте крестовую отвертку, чтобы вынуть три винта, крепящие радиатор к материнской плате:

Два винта 2,9 мм

Один винт 3,7 мм

При сборке на обеих версиях затягивайте эти винты в порядке (1, 2, 3), как проставлено на радиаторе.

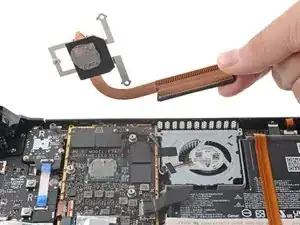

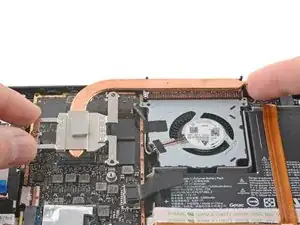

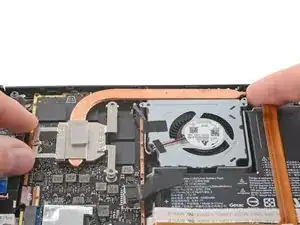

Поднимите и снимите радиатор.

Перед повторной установкой радиатора следуйте этом руководству, чтобы очистить радиатор и APU и заново нанести термопасту.

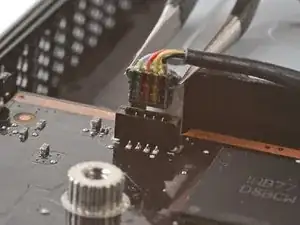

Используйте пинцет, чтобы захватить края разъёма вентилятора и потянуть вверх, чтобы отключить его от материнской платы.

Тяните кабель вентилятора за разъём, а не за сами провода.

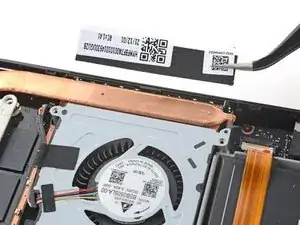

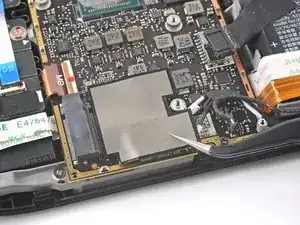

Используйте пинцет, чтобы открыть и снять ленту экраноподобного экрана Wi‑Fi.

По возможности постарайтесь не рвать эту наклейку, чтобы её можно было использовать повторно. При необходимости используйте небольшое количество тепла, чтобы размягчить клей.

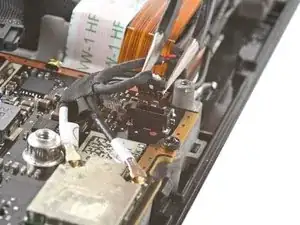

Используйте пинцет, чтобы захватить края разъёма динамика и потянуть вверх, чтобы отключить его от материнской платы.

Тяните кабель динамика за разъём, а не за сами провода.

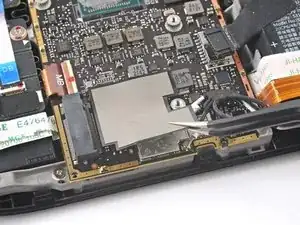

Модуль Wi‑Fi расположен рядом с SSD в обновлённых Steam Deck.

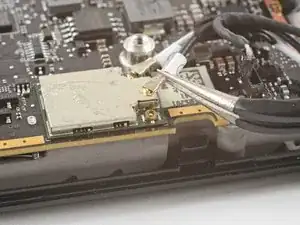

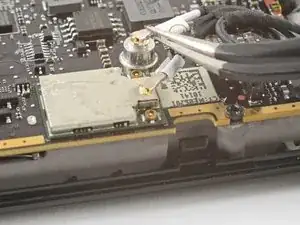

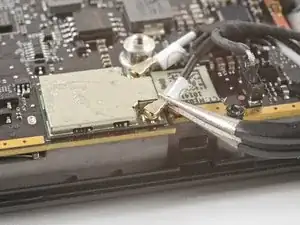

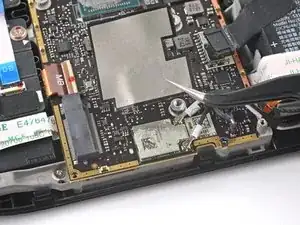

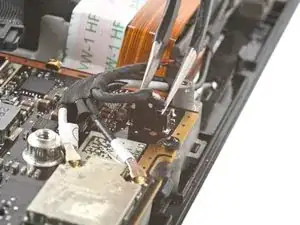

Используйте пинцет, чтобы захватить антенный разъём близко к его основанию.

Тяните строго вверх, чтобы отключить кабель.

Повторите для второго антенного кабеля.

При сборке убедитесь, что оба антенных кабеля подключены к соответствующим разъёмам. Маркировки на кабелях соответствуют обозначениям на модуле Wi‑Fi.

Чтобы подключить кабель, совместите разъём прямо над гнездом, затем нажмите вниз, чтобы он защёлкнулся на месте.

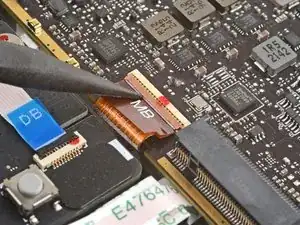

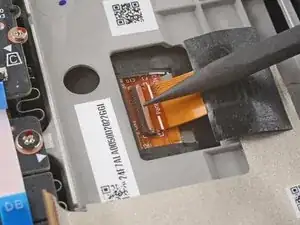

Используйте остроконечную часть лопатки, чтобы поднять небольшой фиксирующий язычок на ZIF‑разъёме кабеля дисплея.

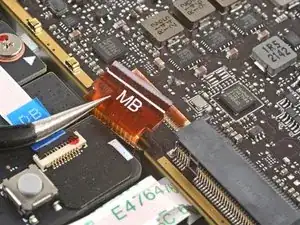

Используйте пинцет, чтобы вытащить кабель из разъёма.

Держите кабель за язычок для вытягивания, а не за сам кабель.

В обновлённых Steam Deck этого аудиокабеля нет. Если у вас обновлённая версия, пропустите следующие три шага.

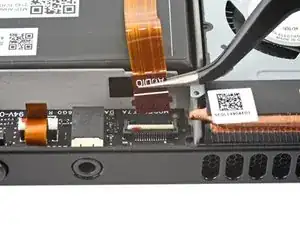

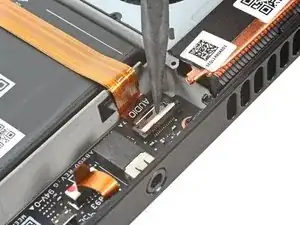

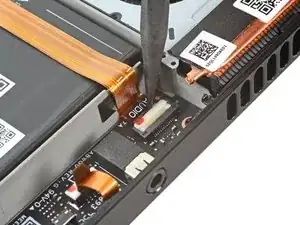

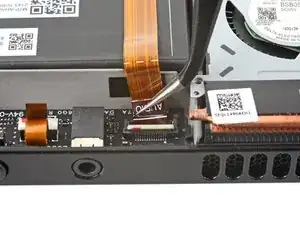

Используйте остроконечную часть лопатки, чтобы поднять небольшой фиксирующий язычок на ZIF‑разъёме аудиокабеля.

Используйте пинцет, чтобы вытащить кабель из разъёма.

Держите кабель за язычок для вытягивания, а не за сам кабель.

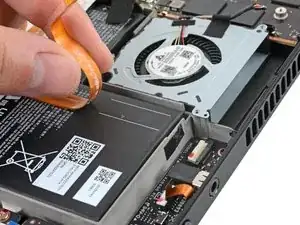

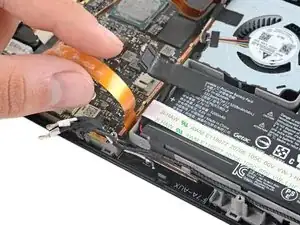

Аккуратно отлейте аудиокабель от батареи.

Аудиокабель закреплён на батарее легким клеевым слоем.

Если клей упорно держится, не тяните силой. Немного нагрейте аудиокабель с помощью iOpener или фена, чтобы размягчить клей.

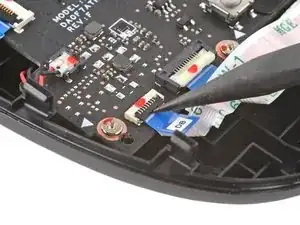

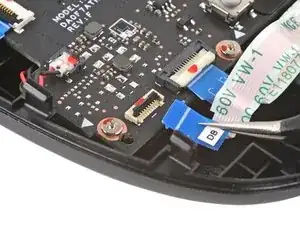

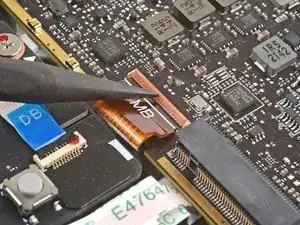

Используйте остроконечную часть лопатки, чтобы поднять небольшой фиксирующий язычок на ZIF‑разъёме кабеля платы кнопок.

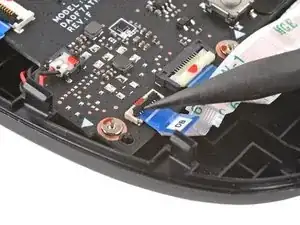

Используйте пинцет, чтобы вытащить кабель из разъёма.

Держите кабель за синий язычок для вытягивания, а не за сам кабель.

Используйте крестовую отвертку, чтобы вынуть три винта 3,7 мм, крепящие материнскую плату.

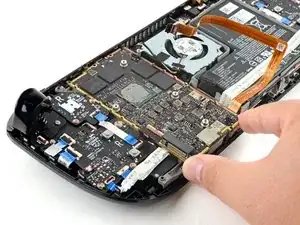

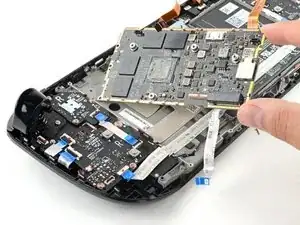

Снимите материнскую плату.

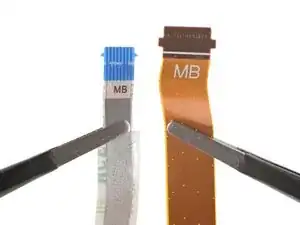

Аудио‑ и кабели платы кнопок подключаются к нижней стороне материнской платы через ZIF‑разъёмы.

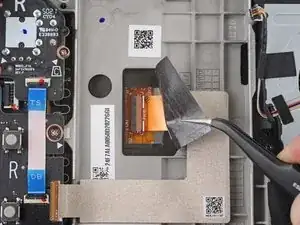

Используйте пинцет, чтобы отодрать наклейку, закрывающую разъём дисплея.

По возможности постарайтесь не рвать эту наклейку, чтобы её можно было использовать повторно. При необходимости используйте небольшое количество тепла, чтобы размягчить клей.

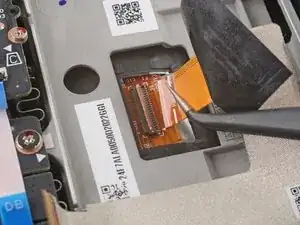

Используйте остроконечную часть лопатки, чтобы поднять небольшой фиксирующий язычок на ZIF‑разъёме кабеля дисплея.

Используйте пинцет, чтобы вытащить кабель из разъёма.

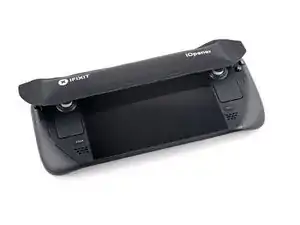

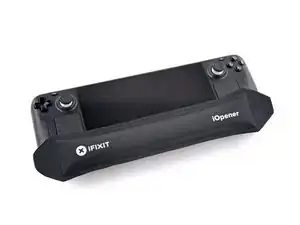

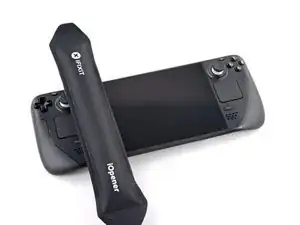

Подготовьте iOpener и приложите его к верхнему краю дисплея на одну минуту.

Можно также использовать фен или термофен, но будьте осторожны, чтобы не перегреть Steam Deck — дисплеи и внутренние аккумуляторы чувствительны к повреждению от тепла.

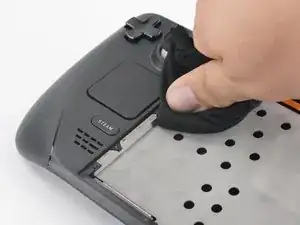

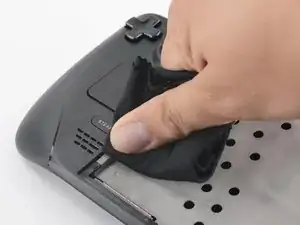

Прикрепите присоску к верхнему левому углу дисплея, нажав на неё, чтобы создать вакуум, как можно ближе к краю.

Если экран сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитому стеклу.

Осколки стекла усложняют разборку — а в худшем случае могут привести к травме. Если у вашего Steam Deck треснул экран, рассмотрите возможность использования защитных очков, чтобы уберечь глаза от вылетевших осколков при ремонте.

Подтяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между дисплеем и рамкой.

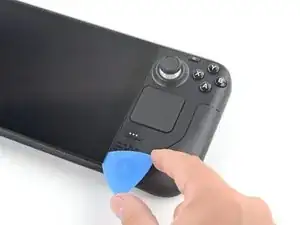

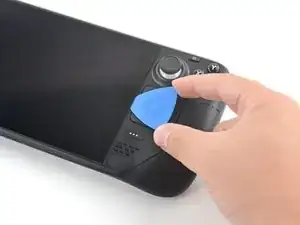

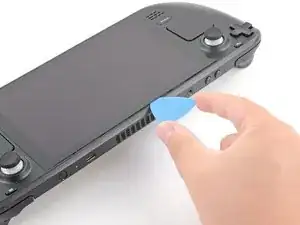

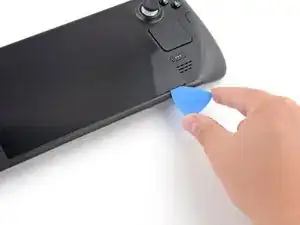

Вставьте кончик медиатора для вскрытия в зазор.

Не вставляйте медиатор глубже, чем на 1/8 дюйма (~3 мм), иначе вы рискуете повредить панель дисплея, датчик окружающего освещения или хрупкий кабель под ними.

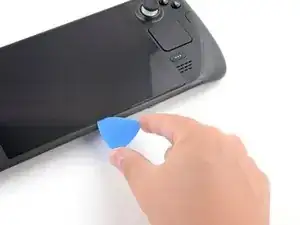

Проведите медиатором вдоль верхнего края, чтобы перерезать клей.

Нагрейте правый край дисплея в течение одной минуты.

Проведите медиатором по правому краю, чтобы перерезать клей.

Нагрейте нижний край дисплея в течение одной минуты.

Проведите медиатором вдоль нижнего края, чтобы перерезать клей.

Нагрейте левый край дисплея в течение одной минуты.

Проведите медиатором вдоль левого края, чтобы перерезать клей.

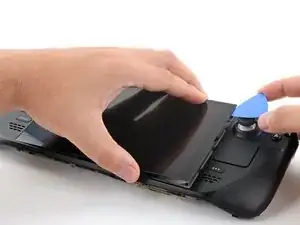

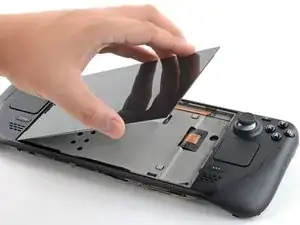

После того как вы перерезали клей по периметру дисплея, аккуратно приподнимите правый край, открывая его как книгу.

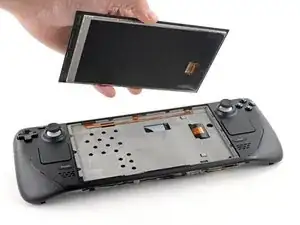

Снимите дисплей.

При сборке:

Осмотрите клейкие полосы нового дисплея и сопоставьте каждую полосу с соответствующей стороной дисплея.

Чтобы обеспечить хорошее сцепление клея, тщательно очистите все поверхности склеивания.

Удалите крупные куски клея плоским концом лопатки или пластиковым инструментом для вскрытия.

Не используйте металлические инструменты, так как они могут поцарапать поверхность.

Используйте средство для удаления клея или изопропиловый спирт (>90%), чтобы удалить оставшиеся загрязнения. Протирайте в одном направлении безворсовой тканью или фильтром для кофе, пока весь клей не исчезнет.

Хотя изопропиловый спирт обычно безопасен для электроники, он может растворять некоторые поролоновые клеи. Будьте осторожны с количеством спирта при очистке — не используйте его слишком много.

Дайте оставшемуся изопропиловому спирту полностью испариться перед сборкой.

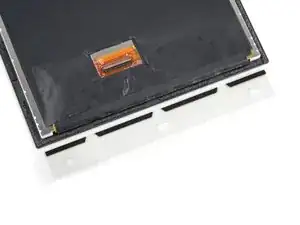

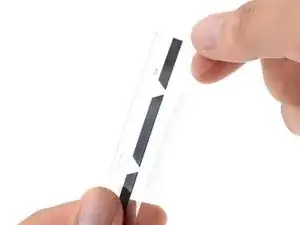

Прежде чем снимать защитные пленки, определите поверхность, к которой должна приклеиться липкая сторона.

Когда вы будете примерно представлять, где находится клейкая полоса, снимите и выбросьте подкладку, открывая клейкую поверхность.

Будьте аккуратны с открытым клеем. В большинстве случаев вы не сможете оторвать и повторно приклеить полосы, если они приклеены не в то место.

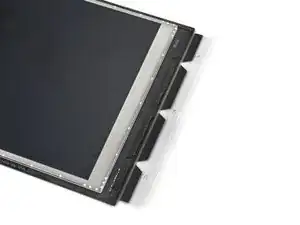

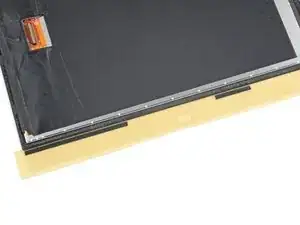

Держите открытую полосу за язычки и аккуратно совместите край клея с внешним краем дисплея.

Используйте старый дисплей как ориентир для того, где должны быть нанесены новые клейкие полосы на кромках нового дисплея.

Будьте внимательны при выравнивании. В большинстве случаев вы не сможете оторвать и повторно приклеить полосы, если они приклеены с перекосом.

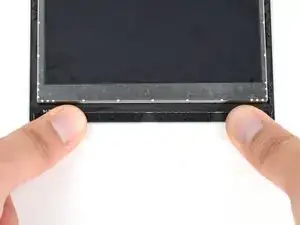

Уложите клей на поверхность и плотно прижмите пальцами, чтобы закрепить его.

Повторите предыдущие два шага для трёх других клейких полос дисплея.

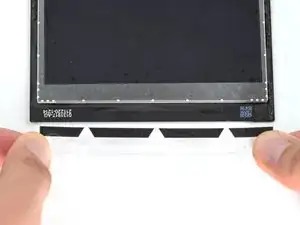

Снимите и выбросьте оставшиеся пластиковые подкладки на всех четырех полосах, открывая клей.

Повторите для всех четырёх клейких полос дисплея, стараясь не прикасаться к открытым клеевым поверхностям.

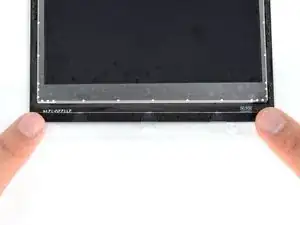

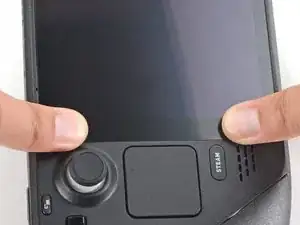

Установите новый дисплей на среднюю рамку и плотно прижмите по краям в течение 20–30 секунд, чтобы обеспечить хорошее сцепление клея.
