Замена инвертора подсветки Samsung SyncMaster 2443
Шаг 1
Снимите сетевой шнур перед разборкой.

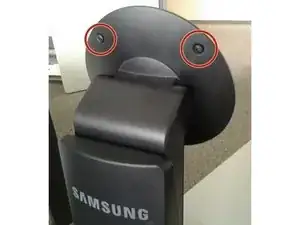

Снимите подставку дисплея, открутив два винта на круглой крышке на задней панели монитора.

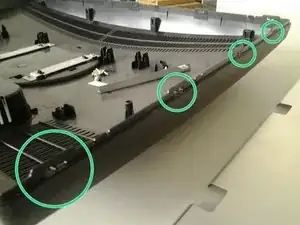

Откройте заднюю часть дисплея (положите его экраном вниз на ткань, чтобы избежать царапин), аккуратно освобождая защёлки с помощью отвертки или инструмента для открытия.
Шаг 2

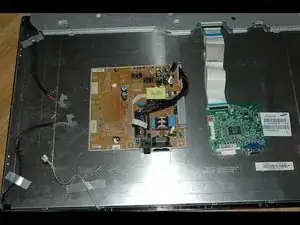

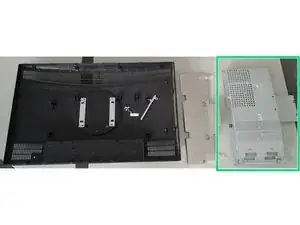

Металлическая клетка, в которой находятся печатные платы, приклеена к задней стороне ЖК-дисплея.
Аккуратно удалите клеящие полоски, затем отключите кабели от ЖК-дисплея и кнопок передней панели.
Снимите PCB SMPS (блок питания с переключаемым режимом), открутив винты вокруг него.
Шаг 3
Осторожно: Прикосновение к проводам конденсаторов может вызвать серьёзные травмы. Используйте пробник для разрядки конденсаторов, чтобы безопасно избавиться от опасных зарядов.

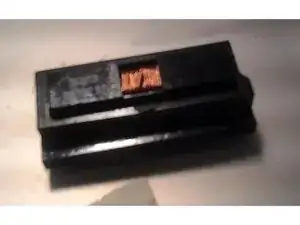

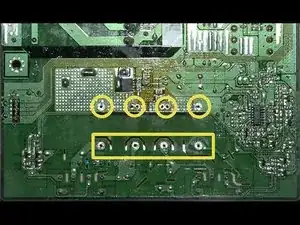

Отпаивайте трансформатор от силовой платы. Он имеет 6 выводов с одной стороны и 4 вывода с другой.
Замените на новый трансформатор. (Модель TM-09176)
Заключение
Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
