Ремонт источника питания Samsung SyncMaster 245B
Монитор не включается (нет изображения, нет подсветки), но синий индикатор питания загорается при нажатии.
Источнику питания частично нанесен ущерб. Замена одного резистора исправила это.
Это только одна из возможных неисправностей данного устройства, поэтому будьте готовы, что это может быть не причиной в вашем случае.
Шаг 1
Отключите сетевой шнур
Положите монитор экраном вниз на ткань, чтобы избежать царапин

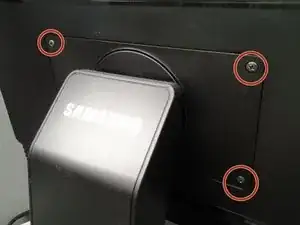

Снимите подставку, отвернув винты вокруг пластины

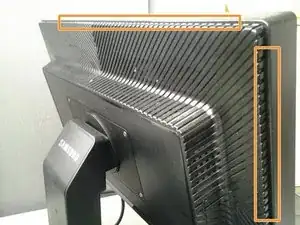

С помощью инструмента для открытия или отвертки обойдите края, чтобы освободить зажимы, которые держат переднюю панель и заднюю крышку
Снимите заднюю крышку
Отсоедините кабели от CCFL (ламп подсветки) и кнопок передней панели
Снимите защиту, содержащую печатные платы, отверните винты и снимите PCB SMSP (источник питания с соединителем для подключения питания)
Шаг 2
Предостережение: На плате имеются конденсаторы (они выглядят как цилиндры), которые могут поразить вас электрическим током при разрядке. Будьте осторожны и не касайтесь их во время работы. Если возможно, используйте щуп для разрядки конденсаторов, чтобы безопасно избавиться от опасных зарядов.

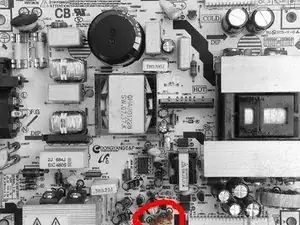

Красные резисторы обозначены как 68 Ом мощностью около 1 Ватт. Измерьте их на соответствие 68 Ом и замените, если они не соответствуют.
Соберите устройство обратно и протестируйте.
Заключение
Чтобы собрать ваше устройство, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
