Замена материнской платы Samsung U28E510
Это руководство поможет Вам открыть монитор и извлечь материнскую плату. Полезно, если монитор не включается после замены блока питания или многократно включает/выключает питание.
Шаг 1

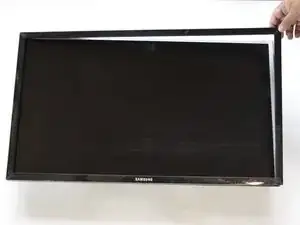

Начните с удаления рамки экрана.

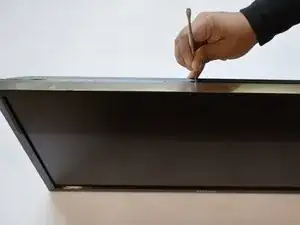

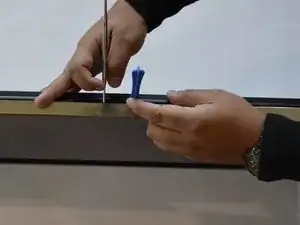

Используйте пару лопаток, чтобы поддеть между крышкой и остальной частью монитора.
По возможности используйте пластиковые инструменты, так как этот шаг может повредить кромки крышки экрана.
Положите монитор экраном вниз и снимите крышку экрана.
Шаг 2
Переверните монитор так, чтобы он лежал лицевой стороной вниз.

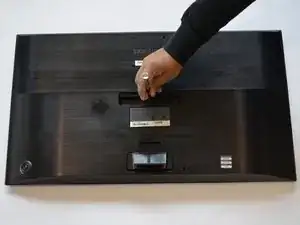

Удалите один винт в центре, используя крестовую отвёртку #2.

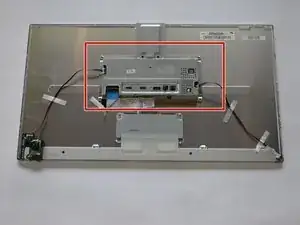

Снимите заднюю крышку, чтобы открыть плату видеосигнала/питания в центре.
Шаг 3
Держите разъёмы при снятии проводов, чтобы предотвратить повреждение проводов.

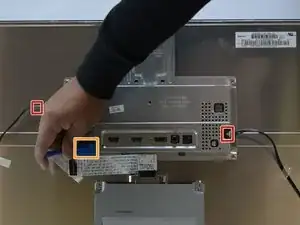

Отключите провода, подключенные к блоку питания (по одному слева и справа).
Отсоедините ленточный кабель сигнала.

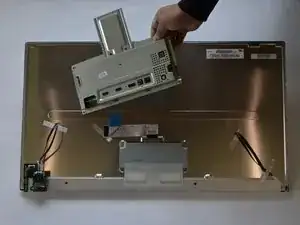

Снимите экранную защиту материнской платы — она приклеена лентой, поэтому может потребоваться небольшая сила.
Шаг 4
Переверните деталь вверх ногами.

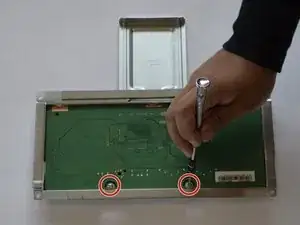

Используйте крестовую отвёртку #2, чтобы удалить два винта, фиксирующие материнскую плату.

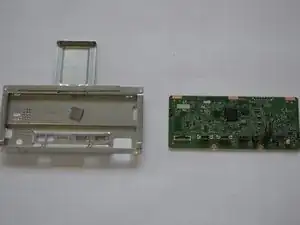

Поднимите материнскую плату из металлической защиты.
Заключение
Для сборки устройства выполните эти действия в обратном порядке. Убедитесь, что рамка защёлкнулась по всему периметру монитора.
Перевод руководства с ifixit.com
