Замена конденсаторов на основной и силовой платах монитора HannStar HN198

Перед началом убедитесь, что устройство отключено от сети.

ПРЕДУПРЕЖДЕНИЕ: Внутри находятся конденсаторы, которые могут представлять серьезную опасность поражения электрическим током. Будьте очень осторожны и не касайтесь открытых выводов на силовой плате.

Сначала необходимо открутить 4 винта, удерживающих подставку. Затем открутите 4 винта, удерживающих заднюю панель, они расположены в углах устройства (на рисунке показаны только верхние).

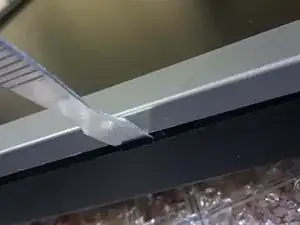

Во-вторых, нужно приподнять пластиковую серую рамку спереди монитора. Там несколько защелок, удерживающих все вместе.

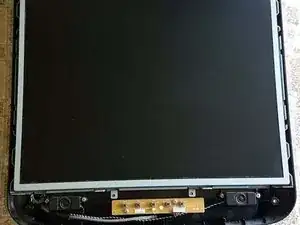

Также после удаления рамки может быть хорошей идеей тщательно очистить экран.

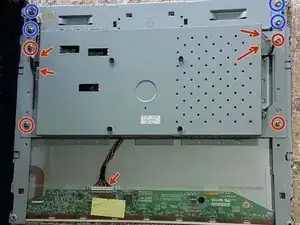

Сначала отключите все разъемы (5, отмеченных стрелками).

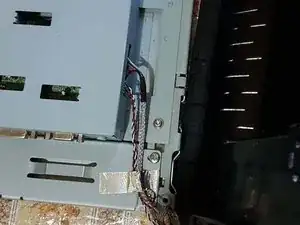

Во-вторых, снимите 4 винта, удерживающих крепление, отмеченные синим. (Также может быть алюминиевая лента, удерживающая покрытия, просто сорвите её, она не понадобится для сборки.)

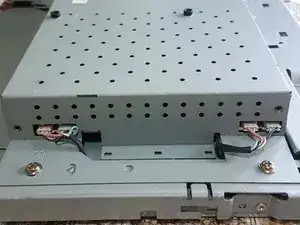

В-третьих, удалите 4 винта, закрывающих платы, отмеченные красным.

После снятия крышки удалите 4 винта, удерживающих силовую плату, и проверьте на наличие поврежденных конденсаторов. (Возможно, вам нужно отключить разъем, так будет легче работать.)

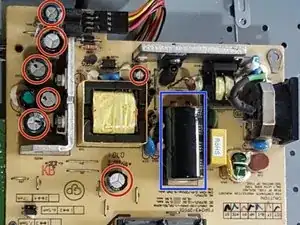

В моем случае нужно было заменить 7 конденсаторов, отмеченных красным (на фотографии показано после замены).

Вы всегда можете установить конденсаторы с более высоким номинальным напряжением (В), если есть достаточно места, но не меняйте номинал в фарадах (F).

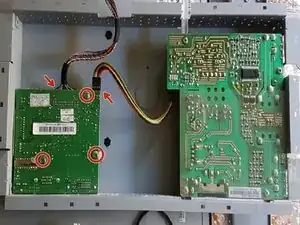

Удалите 3 винта, удерживающих основную плату, и отключите 2 разъема.

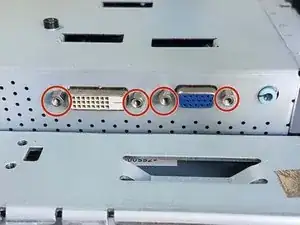

Открутите стойки разъемов монитора, чтобы можно было снять плату.

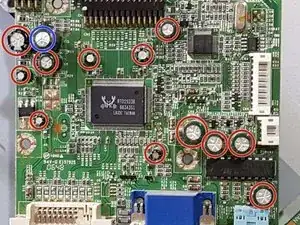

Переверните плату и проверьте конденсаторы. В моем случае они все были в порядке (кроме одного, отмеченного синим), и монитор работал после замены конденсаторов на силовой плате, но в вашем случае может быть иначе.
