Замена разъёма сетевого адаптера Samsung 27E510C

Используйте отвертку с крестообразным шлицем #1, чтобы выкрутить каждый винт длиной 13,75 мм с задней панели.

Винт, расположенный рядом с разъёмами, отличается по размеру от остальных — его длина 12 мм.

Вставьте прочную лопатку между задней панелью монитора и его рамой.

Используйте прочную лопатку, чтобы отжать заднюю панель.

Слишком сильное отжатие может сломать защёлки, удерживающие заднюю панель.

Снимите разъём кнопки навигации, потянув за него и одновременно удерживая прижимной язычок.

Снимите разъём экрана, захватив его по бокам и аккуратно потянув с небольшими покачивающими движениями назад и вперёд.

Для ленточного кабеля поднимите язычок с той стороны, которая обращена внутрь материнской платы, ногтем или лопаткой.

Снимите кабель, потянув и слегка приподнимая его.

Если кабель не выходит легко, возможно прижимной язычок не полностью открыт.

Снимите каждый из винтов длиной 5 мм, крепящих материнскую плату к корпусу монитора, используя отвертку с крестообразным шлицем #1.

Двумя руками поднимите плату с корпуса монитора, удерживая её за основание.

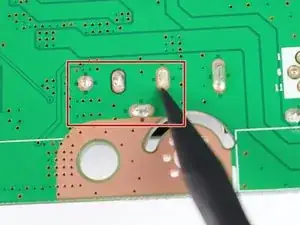

Распаяйте указанные выводы на задней стороне материнской платы.

После удаления припоя разъём сетевого адаптера должен выпасть из платы.

Если разъём сетевого адаптера не выпал из платы, попробуйте осторожно потянуть за него рукой.

Разъём может быть слишком горячим для прикосновения сразу после распайки.

Чрезмерное тянущее усилие может повредить материнскую плату.
