Замена HDMI-порта Samsung 27E510C

Используйте крестовую отвёртку #1, чтобы удалить каждый винт длиной 13,75 мм на задней панели.

Отдельный винт у разъёмов имеет другой размер, его длина 12 мм.

Вставьте прочный лопаточный инструмент между задней панелью монитора и её рамой.

Используйте прочный лопаточный инструмент, чтобы отжать заднюю панель.

Чрезмерное усилие при отжатии может сломать защёлки, удерживающие заднюю панель.

Отсоедините разъём кнопки навигации, потянув за него при нажатой фиксирующей защёлке.

Снимите разъём экрана, захватив его за боковые стороны и аккуратно потянув, слегка покачивая взад-вперёд.

Для ленточного кабеля подденьте язычок с той стороны, что обращена внутрь материнской платы, ногтем или лопаточным инструментом.

Снимите кабель, потянув при лёгком подъёме.

Если кабель не выходит легко, фиксирующий язычок может быть не полностью открыт.

Отверткой крестовой #1 удалите каждый из винтов длиной 5 мм, крепящих материнскую плату к корпусу монитора.

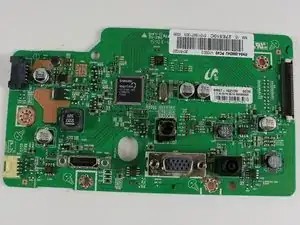

Двумя руками поднимите плату за основание материнской платы и выньте её из корпуса монитора.

Осторожно поместите материнскую плату на антистатическую поверхность.

Важно выполнять это на антистатической поверхности, поскольку разряд статического электричества может вывести плату из строя.

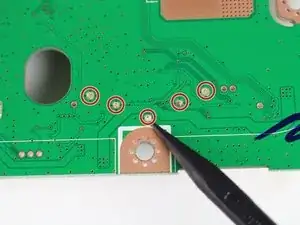

Отпаять каждое указанное соединение, расположенное на обратной стороне материнской платы.

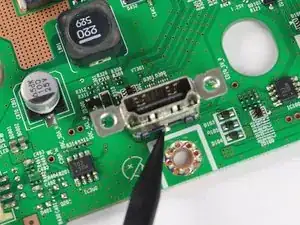

После удаления припоя HDMI-порт должен отвалиться от платы.

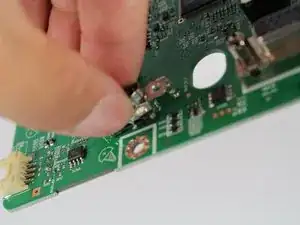

Если HDMI-порт не отпал от платы, аккуратно потяните его рукой.

HDMI-порт может быть слишком горячим сразу после пайки/отпайки.

Чрезмерные рывки могут повредить материнскую плату.
