Замена кнопки NAV для Samsung 27E510C

Компьютеры

Кнопка JOG используется для управления функциями монитора, такими как громкость, яркость и контрастность. Частые проблемы с этой функцией включают заедание кнопки и обломки управляющего рычажка.

Шаг 1

Используйте отвертку Phillips #1 для снятия каждого винта длиной 13,75 мм с задней панели.

Винт, который находится рядом с портами, имеет другой размер: его длина составляет 12 мм.

Шаг 2

Вставьте тяжелую лопатку между задней панелью монитора и его рамкой.

Используйте тяжелую лопатку, чтобы открыть заднюю панель.

Слишком агрессивное вскрытие может сломать защелки, удерживающие заднюю панель на месте.

Шаг 3

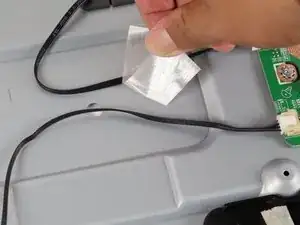

Осторожно снимите ленту, удерживающую контактный провод.

Вам нужно будет повторно прикрепить ленту при сборке.

Шаг 4

Отключите навигационную кнопку от материнской платы, удерживая пальцем защелку и вытаскивая ее разъем.

Шаг 5

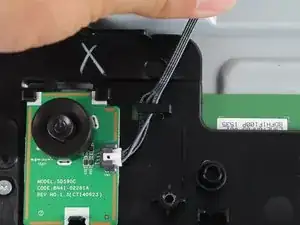

Снимите провод разъема навигационной кнопки с защелки корпуса монитора.

Шаг 6

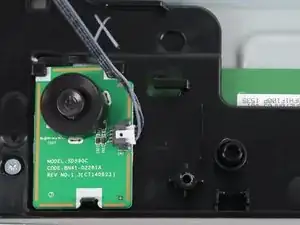

Однажды зафиксируйте одним пальцем защелку внизу основания навигационной кнопки.

Удерживая защелку, поднимите основание навигационной кнопки другой рукой.

Шаг 7

Снимите провод разъема с неисправной навигационной кнопки, сначала удерживая ее защитную защелку.

Держа защелку, потяните разъем от основания навигационной кнопки.

Вы можете сохранить провод разъема, так как он может быть исправным.

Заключение

Для повторной сборки устройства следуйте этим инструкциям в обратном порядке.

Перевод руководства с ifixit.com
