Замена платы питания ЖК-монитора Samsung 930

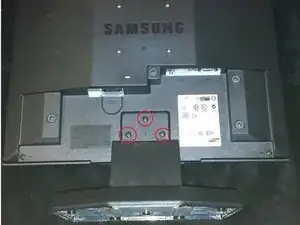

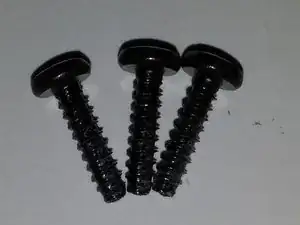

Вам понадобятся крестовая отвертка и новая плата питания, которую можно заказать онлайн. Сначала поместите монитор лицом вниз, затем снимите защитное пластиковое покрытие, если оно есть. После этого открутите три Schraube, показанные ниже. После их удаления подставка сможет быть снята.

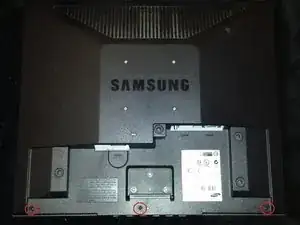

Теперь удалите три Schraube, показанные ниже.

Теперь пластиковый корпус можно снять. Осторожно разделите две части, чтобы увидеть металлический корпус, как показано ниже. Вам нужно будет убрать несколько соединителей, прежде чем появится плата питания.

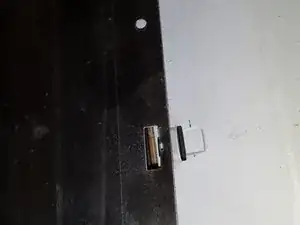

Осторожно снимите металлические зажимы, показанные ниже.

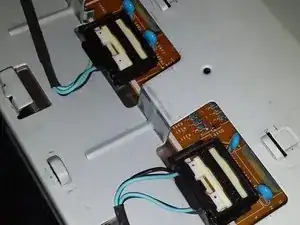

После этого вам нужно будет снять черные пластиковые держатели соединителей. Затем удалите четыре соединителя; я рекомендую отметить их, чтобы убедиться, что они будут подключены обратно в то же место при сборке, поскольку монитор работал именно так.

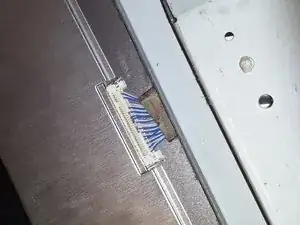

Удалите соединитель ЖК-дисплея, как показано. Вам нужно будет сжать две стороны этого соединителя указательным пальцем и большим пальцем, чтобы разблокировать его.

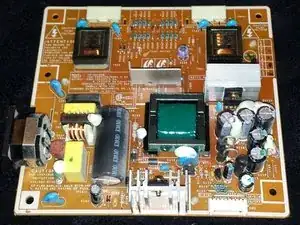

Внимание: На плате много конденсаторов, которые могут вызвать серьезные травмы. Используйте пробник для разрядки конденсаторов, чтобы безопасно избавиться от опасных зарядов.

Работа в электрифицированных перчатках и обуви на резиновой подошве обеспечивает большую безопасность и защиту от электрического удара. Смотрите страницу безопасности проектов iFixit для получения дополнительной информации о безопасности.

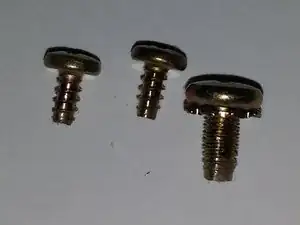

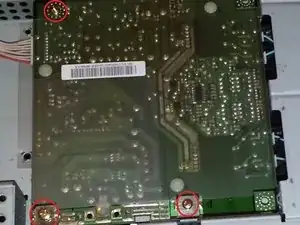

Теперь металлический корпус, удерживающий плату питания, можно отделить от ЖК-дисплея. Вам нужно будет удалить оставшиеся три Schraube для замены платы питания. Вы сможете выполнить обратные шаги, чтобы собрать монитор обратно.
