Замена VGA-порта Samsung 27E510C

Используйте крестообразную отвёртку #1, чтобы выкрутить каждый винт длиной 13,75 мм с задней панели.

Винт вместе с портами отличается по размеру от остальных, его длина 12 мм.

Вставьте прочную лопатку между задней панелью монитора и её рамкой.

Используйте прочную лопатку, чтобы отжать заднюю панель.

Слишком сильное поддевание может сломать защёлки, удерживающие заднюю панель на месте.

Снимите разъём кнопки навигации, потянув при нажатой защёлке пальцем.

Снимите разъём экрана, захватив его за боковые стороны и аккуратно потянув, слегка расшатывая взад-вперёд.

Для ленточного кабеля подденьте защёлку со стороны, обращённой внутрь платы, ногтем или лопаткой.

Снимите кабель, потянув и слегка приподнимая.

Если кабель не выходит легко, возможно, фиксирующая защёлка не полностью открыта.

Отвинтите каждый из винтов длиной 5 мм, крепящих материнскую плату к корпусу монитора, используя крестообразную отвёртку #1.

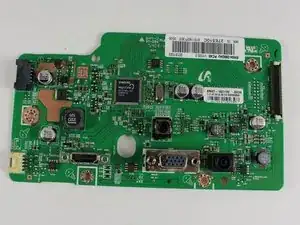

Двумя руками приподнимите плату за основание и снимите её с корпуса монитора.

Осторожно положите материнскую плату на поверхность, не накапливающую статическое электричество.

Крайне важно выполнять это на антистатической поверхности, так как разряд статического электричества может вывести плату из строя.

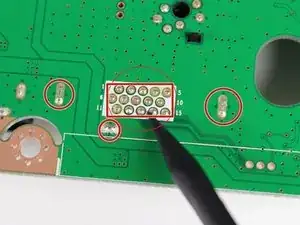

Отпайте четыре участка в указанной области на обратной стороне материнской платы с помощью паяльника и оплетки для удаления припоя.

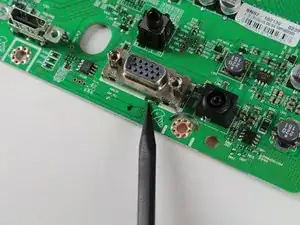

Если весь припой удалён, VGA-порт должен отвалиться от платы.

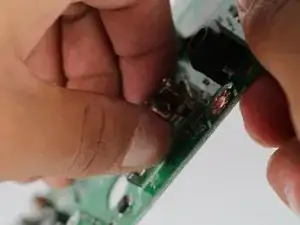

Если VGA-порт не оторвался от платы, аккуратно потяните за него рукой.

После выпаивания порт может быть слишком горячим для прикосновения.

Чрезмерное тянущее усилие может повредить материнскую плату.
