Замена платы низковольтного сигнала дисплея Samsung U28E510
Это руководство поможет вам заменить плату LVDS, сняв заднюю крышку для доступа к плате.
Шаг 1
Начните с демонтажа рамки экрана.

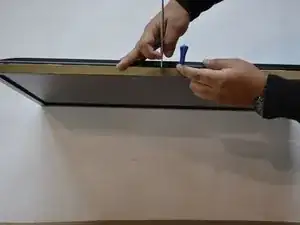

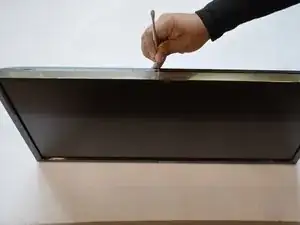

Используйте две лопатки, чтобы поддеть зазор между рамкой и корпусом монитора.
Рекомендуется использовать пластиковые инструменты, так как на этом этапе можно повредить края защитной крышки экрана.

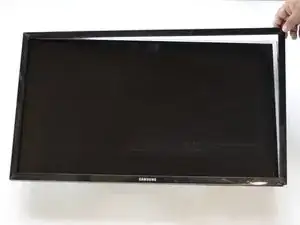

Положите монитор на спинку и снимите крышку экрана.
Шаг 2

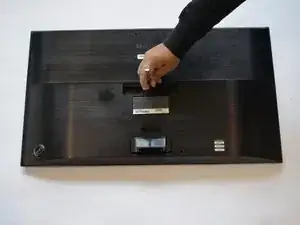

Переверните монитор лицевой стороной вниз.
Открутите один винт по центру с помощью крестовой отвертки №2.

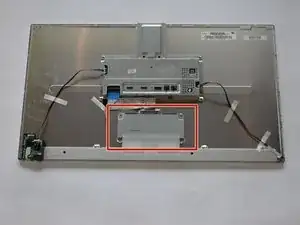

Снимите заднюю крышку, чтобы открыть плату низковольтного сигнала дисплея.
Шаг 3

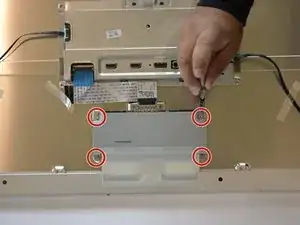

Открутите 4 крепёжных винта с помощью крестовой отвёртки №0.

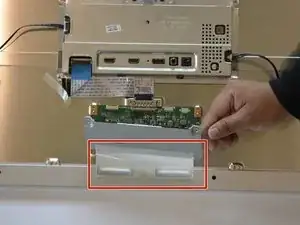

Аккуратно поднимите крышку, чтобы открыть плату LVDS, не снимая белую матовую пластиковую накладку. Эта накладка защищает ленточные кабели от случайных повреждений.
Шаг 4

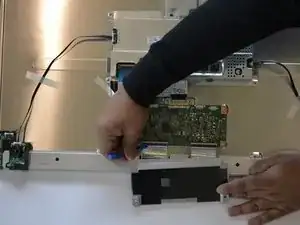

Отсоедините ленточный кабель входного сигнала от верхней части платы.
Отсоедините ленточные кабели выходного сигнала, подняв фиксатор соединения с помощью пластиковой лопатки.

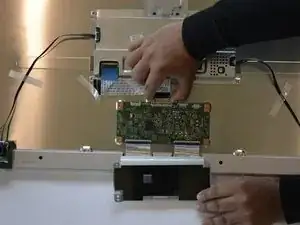

Извлеките и замените плату LVDS.
Завершение
Чтобы собрать устройство, выполните шаги в обратном порядке. Убедитесь, что рамка плотно защёлкнулась по всему периметру монитора.
Перевод руководства с ifixit.com
