Mitsubishi Diamondpoint NXM76LCD Замена дисплея
Шаг 1

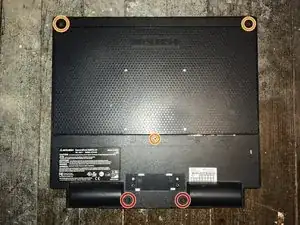

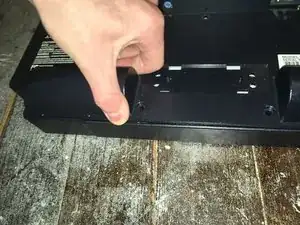

Снимите чёрную крышку.
Удалите все 4 винта Phillips #2.
Шаг 2

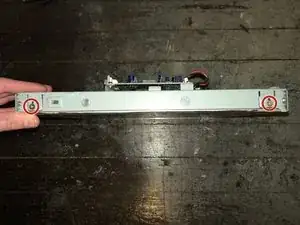

Удалите два винта Phillips #2 длиной 24 мм.
Удалите три винта Phillips #2 длиной 8 мм.
Шаг 3

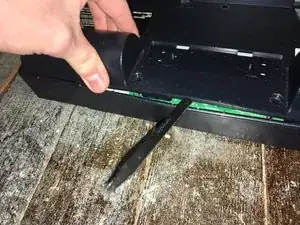

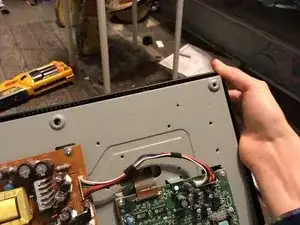

Поднимите заднюю панель и отожмите её, чтобы снять.
Панель удерживается зажимами по бокам. Для съёма требуется значительная сила.
Шаг 4

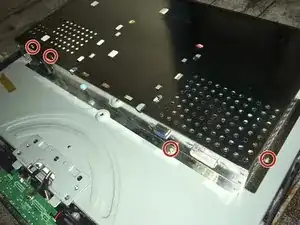

Удалите четыре винта с гайками 5 мм.
Шаг 5

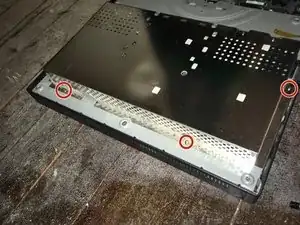

Удалите семь винтов Phillips #1.
Шаг 6

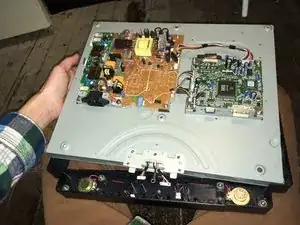

Удалите три винта Phillips #2.

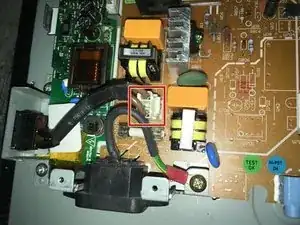

Отсоедините два кабеля данных/питания.
Отсоедините два кабеля динамиков.
Шаг 7

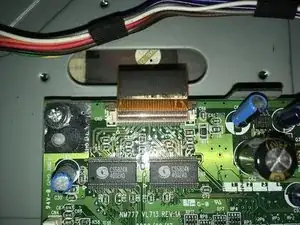

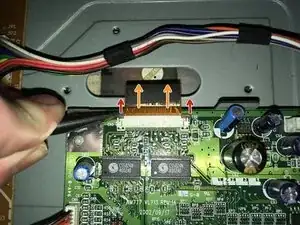

Оттяните две защёлки.
Снимите разъём.
Шаг 8

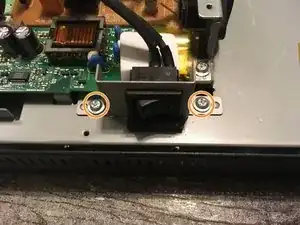

Отсоедините кабель переключателя.

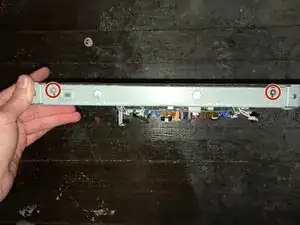

Удалите два винта Phillips #2.
Шаг 9

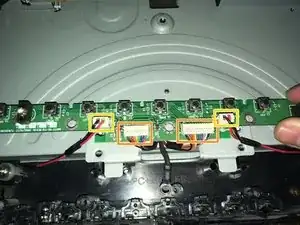

Отсоедините четыре кабеля питания дисплея.
Эти кабели взаимозаменяемы.
Шаг 10

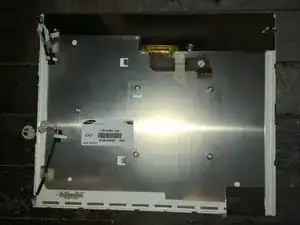

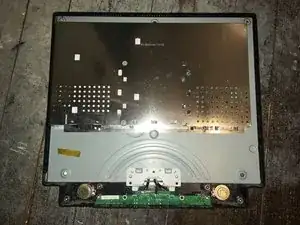

Поднимите дисплей и извлеките его.
Шаг 11
Удалите четыре винта Phillips #2.
Эти винты фиксируют дисплей в корпусе. Держите экран при удалении винтов.
Шаг 12
Не забудьте подключить все кабели к дисплею.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
