Замена материнской платы Mitsubishi Diamondpoint NXM76LCD

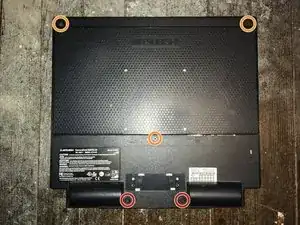

Шаг 1
Снимите черную крышку.
Удалите все 4 винта Philips #2.

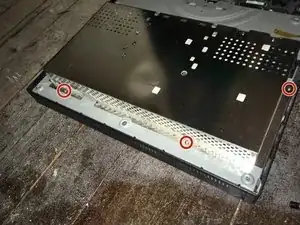

Шаг 2
Удалите два винта Philips #2 размером 24 мм.
Удалите три винта Philips #2 размером 8 мм.
Шаг 3
Поднимите заднюю часть и оторвите заднюю панель.
Панель удерживается зажимами по бокам. Для ее снятия потребуется много усилий.
Шаг 4

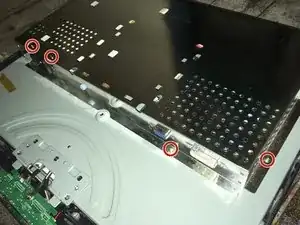

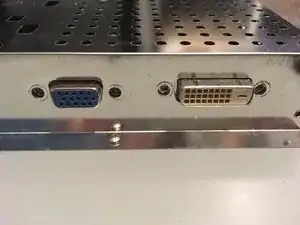

Удалите четыре винта размером 5 мм с гайкой.
Шаг 5

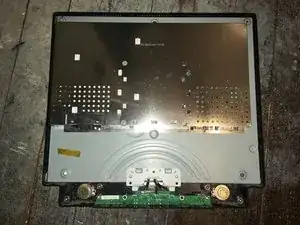

Удалите семь винтов Philips #1.
Шаг 6

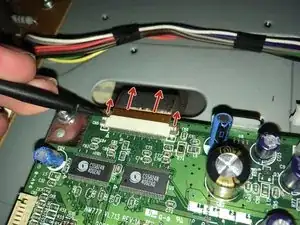

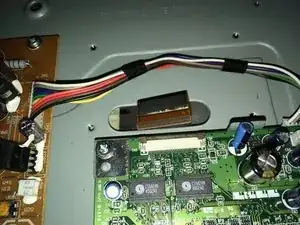

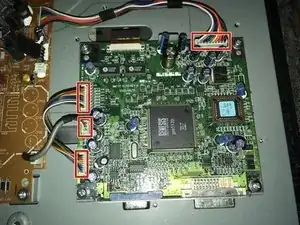

Удалите все кабели.
Шаг 7
Удалите четыре винта.

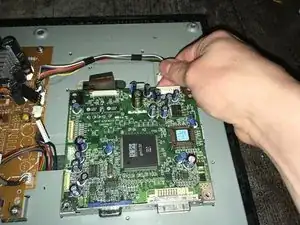

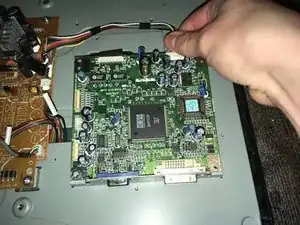

Поднимите материнскую плату и снимите ее.
Шаг 8
Теперь вы можете заменить ее на новую.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
