Разборка монитора Samsung SyncMaster 205BW

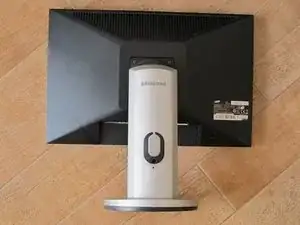

Задняя сторона монитора. Удалите два винта в верхней части подставки.

Подставка и корпус монитора теперь разделены.

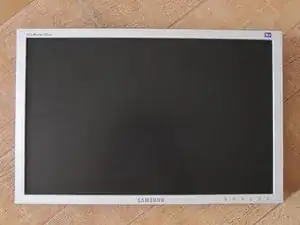

Передняя сторона корпуса монитора. Нажмите на серебристый край, чтобы отсоединить его от панели.

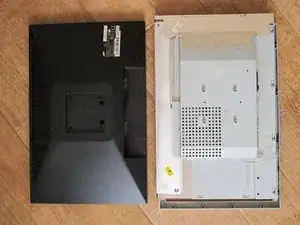

Серебристый край снят. Обратите внимание, что кабель соединен с корпусом. Держите панель и удалите черную крышку на задней стороне. После этого вы можете отключить кабель.

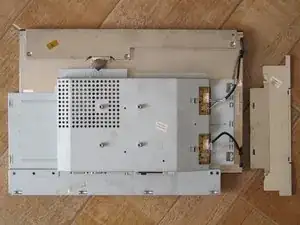

Серебристый край удален и помещен под корпус с металлической задней частью. Черная крышка снята. Кабель передней панели соединяется с правым нижним углом корпуса. Удалите его. Удалите металлическую крышку в верхнем правом углу, слегка потянув ее за край сверху. Это позволяет отсоединить два крючка на наклонном крае металлической скобы.

Удалите крышку справа, чтобы открыть доступ к двум кабелям с четырьмя разъемами. Также есть разъем под вентиляционными отверстиями, который теперь показан над скобой с надписью "LVDS". Удалите их все, чтобы освободить металлическую скобу с печатными платами от панели.

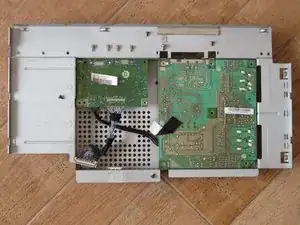

Металлическая скоба с печатными платами. Меньшая печатная плата: * два винта (нижний левый, нижний правый) * четыре удлинителя винтов по бокам от разъемов Большая печатная плата: * два черных винта (нижний левый, верхний средний) * один серебристый винт с шайбой, который удерживает металлическую планку и печатную плату (верхний левый)

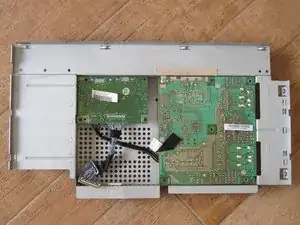

Печатная плата с незакрепленными винтами, указывающими на отверстия, в которых они находились.

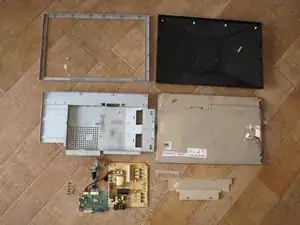

Разобранные детали.
