Замена блока питания Samsung LS32D85KTSR

Этот телевизор будет либо донором плат, либо проектом по установке другой панели. Этот блок питания очень трудно найти, и, похоже, у него часто возникают проблемы с одним из MOSFET. Эта деталь указана и показана на последней фотографии. В целом это простая задача и занимает совсем немного времени.

Шаг 1

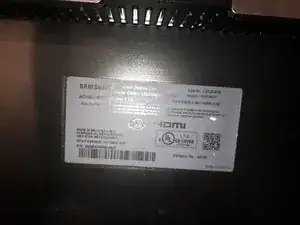

Вот монитор Samsung LS32D85K, продаваемый как SD850

довольно чистый и лаконичный дизайн без лишних деталей

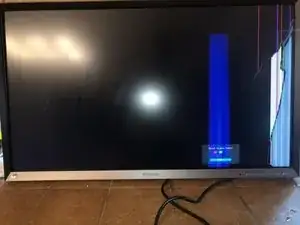

У этого экземпляра также сломан ЖК-дисплей, но нужно было проверить блок питания. Монитор включается = блок питания работает

Шаг 2

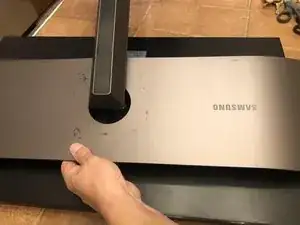

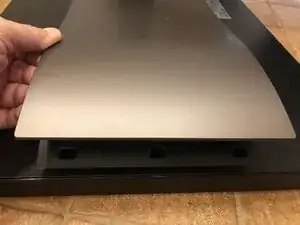

Сначала снимите пластиковую накладку, закрывающую среднюю часть задней крышки. Просто тяните среднюю часть вверх.

Продолжайте вдоль одной стороны

до конца, чтобы освободить защёлки. Инструменты не нужны

Шаг 3

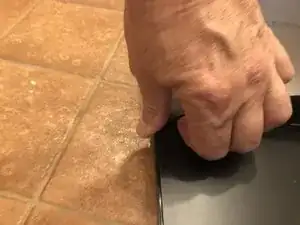

Наконец, отщёлкните противоположную сторону

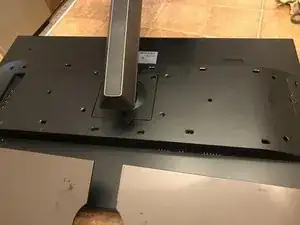

Снимите крышку, чтобы получить доступ к подставке.

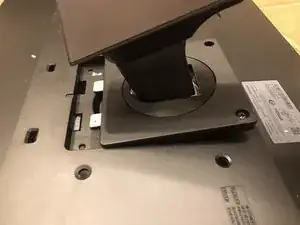

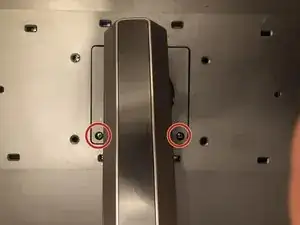

Подставка прикреплена к монитору двумя (2) винтами с крестообразной головкой. Снимите их

Шаг 4

После снятия винтов наклоните деталь так, чтобы отверстия для винтов были направлены вверх

теперь отведите подставку назад, чтобы освободить две металлические защёлки и снять подставку.

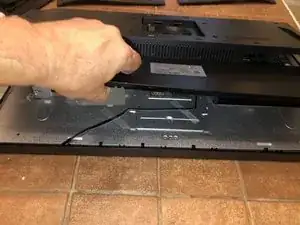

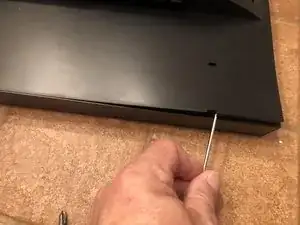

В левом верхнем углу задней крышки находится маленькое отверстие для разблокировки, в которое можно вставить пластиковый инструмент для съёма или аналогичный. Здесь использована плоская отвертка. Вставьте её и аккуратно приподнимите, чтобы освободить первую защёлку

Шаг 5

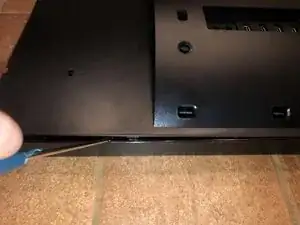

Перемещайте инструмент вдоль верхнего края, чтобы освободить остальные защёлки до конца

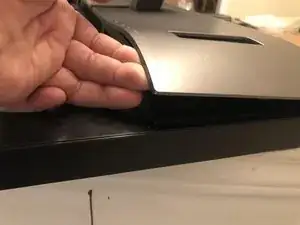

и, наконец, вдоль боков. По мере продвижения инструмента фиксирующие защёлки будут отщёлкиваться. В некоторых местах требовалось больше усилия рычага, чтобы освободить их. НЕ требуются большие усилия

После освобождения всех защёлок задняя крышка просто снимется.

Шаг 6

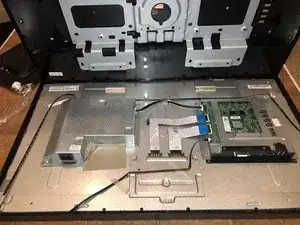

Снятие задней крышки откроет доступ к платам

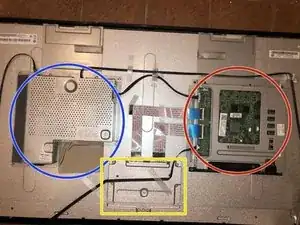

Плата питания

Главная плата

Плата T-Con

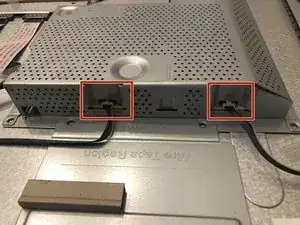

На верхней части платы питания находятся два плоских ленточных кабеля. Это кабели подсветки, которые необходимо отсоединить.

Шаг 7

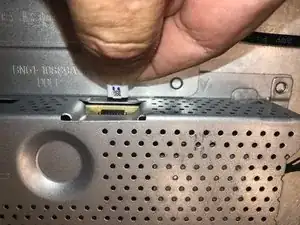

Снятие левого кабеля простым потягиванием за белый разъём (никогда не тяните за кабель)

Далее снимите правый кабель подсветки

На боковой стороне платы питания находится разъём с маркировкой номер 10. Это соединение между главной платой и платой питания. Отсоедините этот кабель

Шаг 8

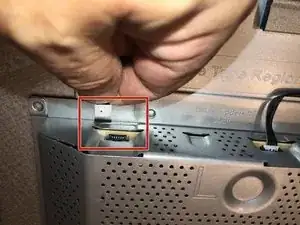

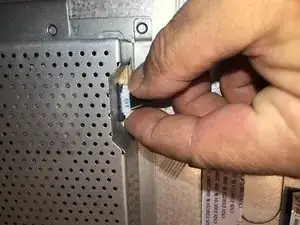

Чтобы освободить кабель из разъёма, просто сожмите две защёлки по бокам и аккуратно потяните разъём — кабель выйдет.

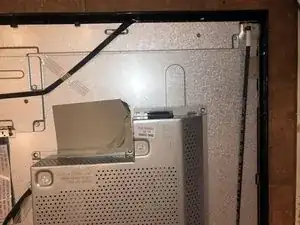

Интересно, что держатель платы питания не использует никаких крепежных элементов на шасси и т.д. Он просто удерживается полоской клея.

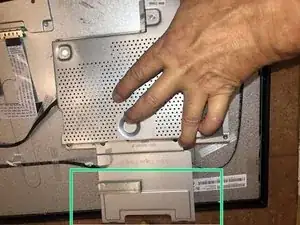

Оттянув клеевую полоску и сдвинув держатель платы питания с выступа монитора, можно снять его.

Шаг 9

Переверните держатель платы питания, чтобы лучше видеть плату. Она закреплена четырьмя (4) винтами с крестообразной головкой.

Один (1) из винтов, по-видимому, также удерживает заземляющую ленту

Сначала снимите три (3) винта

Затем снимите крестообразный винт, который держит плату и заземляющую ленту

Шаг 10

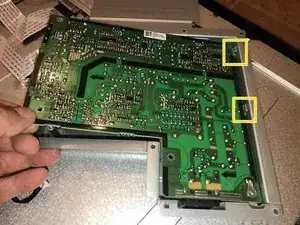

После снятия всех винтов наклоните плату, чтобы освободить две металлические защёлки на стороне держателя

Отодвиньте плату в сторону и снимите её

Вот держатель с тем, что похоже на термопрокладку или изоляционную прокладку.

Шаг 11

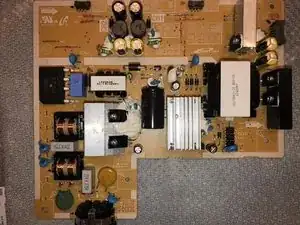

Переверните плату, чтобы увидеть сторону с компонентами.

При работе с блоком питания всегда помните, что нельзя прикасаться к компонентам, так как конденсаторы могут всё ещё быть заряжены и представлять смертельную опасность. Разрядите конденсаторы перед работой с платой.

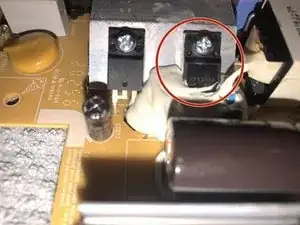

Не зря там весь этот герметик. Это MOSFET, который, по-видимому, является ахиллесовой пятой платы питания.

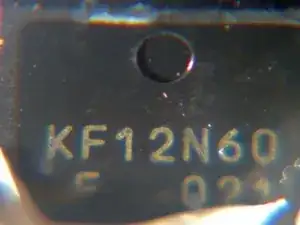

Это KF12N60 N-канальный MOSFET.

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
