Разборка Viewsonic VG1930wm и замена конденсаторов

Этот монитор не включался. Загоралась синяя индикаторная лампа питания, но другие функции не работали. Я предположил, что на плате питания вышёл из строя какой‑то компонент.

Шаг 1

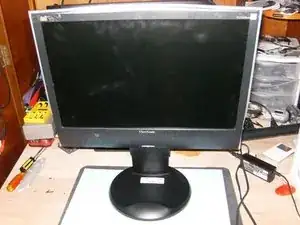

Вот монитор, который мне принесли. Неплохой монитор, но цена была подходящая.

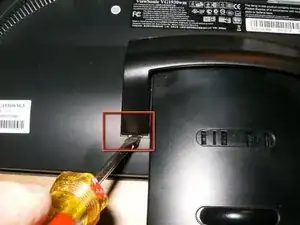

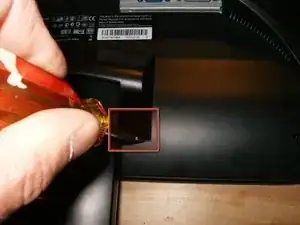

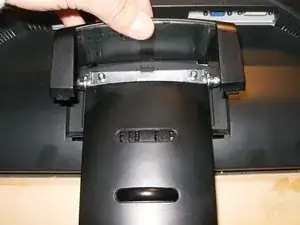

Сначала снимите крышку с подставки. Используйте отвертку с плоским лезвием или похожий инструмент, чтобы поддеть крышку.

Есть защёлки, куда можно вставить инструмент; при небольшом усилии крышка снимется.

Шаг 2

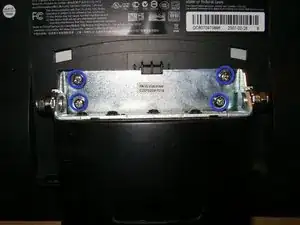

После снятия крышки становятся ясно видны винты, крепящие подставку к монитору.

Выверните четыре винта с крестообразным шлицем (Phillips).

Снимите подставку.

Шаг 3

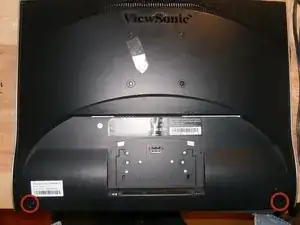

Снимите два винта с крестообразным шлицем на задней крышке.

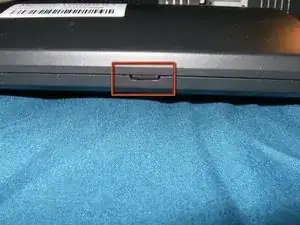

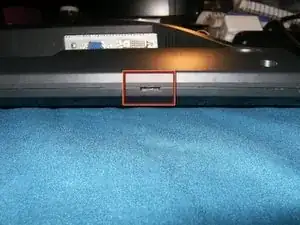

Снизу есть две защёлки, куда вставляется инструмент для открытия. Одна слева,

и одна справа.

Шаг 4

Вставьте пластиковый монтажный инструмент в эти защёлки и сдвигайте инструмент к наружной стороне, оказывая небольшое боковое давление.

Это ослабит рамку (безель) от корпуса.

Продолжайте перемещать инструмент вдоль защёлок.

Шаг 5

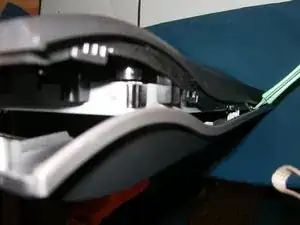

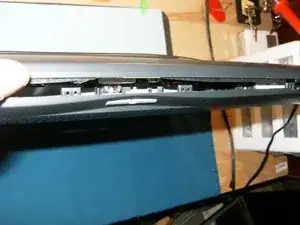

Нижняя часть относительно легко раскроется с помощью инструмента.

Начните с нижней части и продолжайте двигаться вдоль боков.

Рамка будет дальше отщёлкиваться. Это самая сложная часть работы и потребует терпения.

Шаг 6

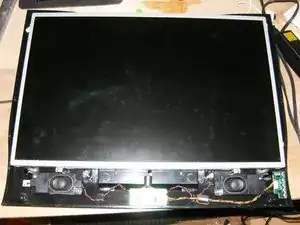

После снятия рамки становится видна передняя панель монитора. Панель не закреплена винтами — её держит передняя рамка.

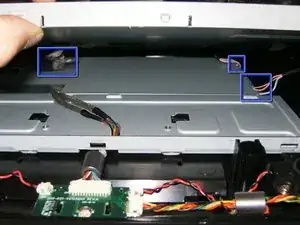

Осторожно приподнимите переднюю панель — необходимо отключить три кабеля.

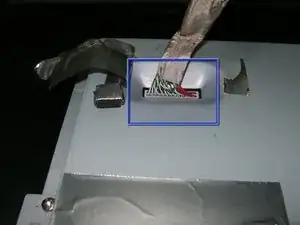

Отключите LVDS‑кабель. Это обычный защёлкивающийся разъём; просто потяните кабель вверх.

Шаг 7

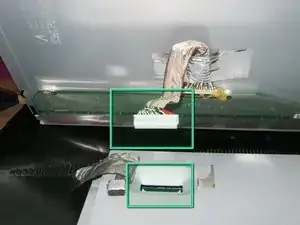

LVDS‑кабель отключён

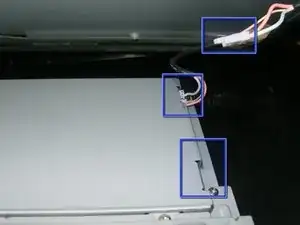

CCFL‑кабели отключены

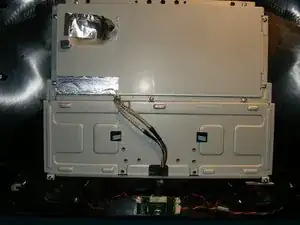

После отключения кабелей просто отведите панель вверх и в сторону. Далее идёт шасси и металлический корпус электроники.

Шаг 8

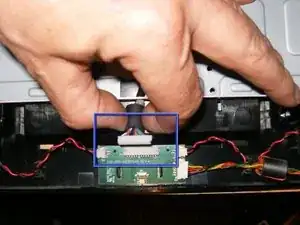

Отключите кабель от платы кнопки питания. Опять же — это защёлкивающийся разъём, снимите кабель лёгким потягиванием.

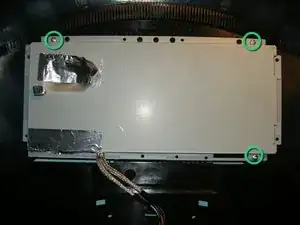

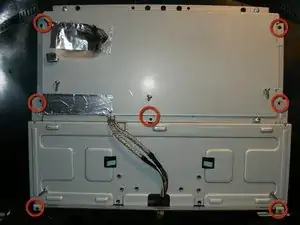

Выверните семь винтов с крестообразным шлицем. Все винты имеют длину 1/2", за исключением центрального винта — он 1/4".

Снимите нижнюю стальную панель — останется каркас для электроники. Выверните три винта с крестообразным шлицем.

Шаг 9

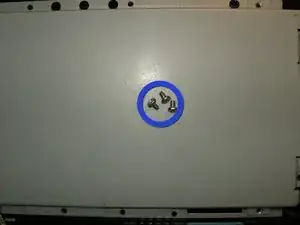

Эти три винта имеют длину 1/4".

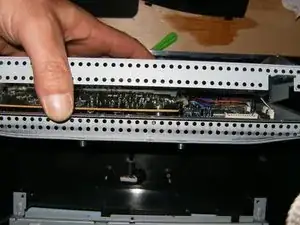

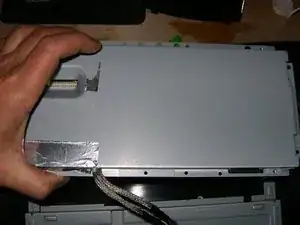

После их удаления верхняя часть каркаса откроется,

и теперь её можно разделить пополам.

Шаг 10

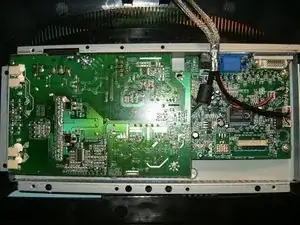

Вот электроника панели. Плата питания слева, плата видео справа.

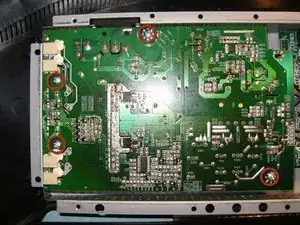

Плата питания закреплена четырьмя винтами с крестообразным шлицем длиной 1/4". Снимите их.

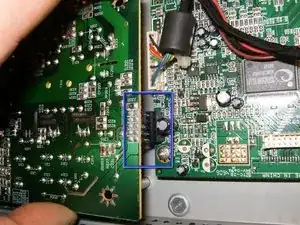

Осторожно поднимите плату вертикально вверх, следите за разъёмом с правой стороны.

Шаг 11

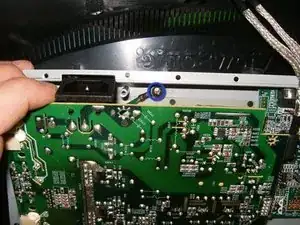

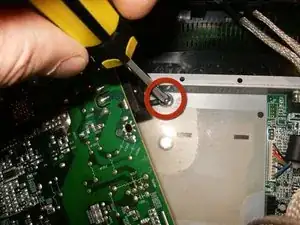

При подъёме платы питания становится виден провод заземления.

Выверните винт Phillips размером 5mmx6mm.

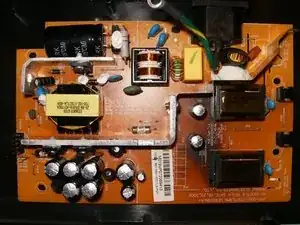

После удаления четырёх винтов и провода заземления извлеките плату питания из каркаса. Теперь можно осмотреть сторону с компонентами.

Шаг 12

Здесь видно важность визуального осмотра.

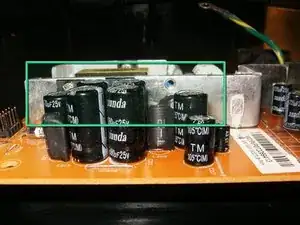

Вздувшиеся конденсаторы — проверяйте наличие выпуклостей на верхней части конденсаторов,

а также обугливания на самой плате.

все эти конденсаторы явно вышли из строя. Ещё раз проверьте верхушки на вздутие.

На плате питания присутствуют три предохранителя — их следует проверить на целостность с помощью мультиметра.

Шаг 13

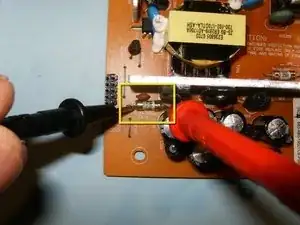

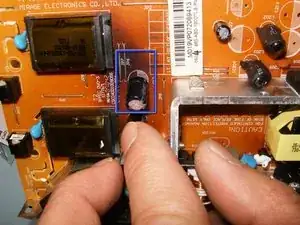

Второй предохранитель оказался исправен,

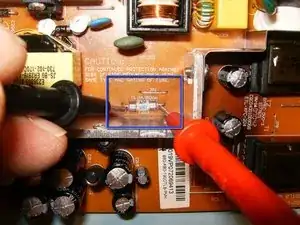

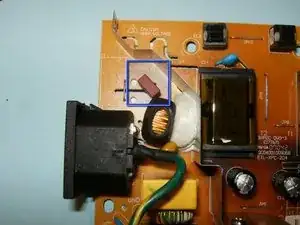

как и третий предохранитель. Этот предохранитель выглядит немного иначе,

и его нужно проверять со стороны пайки платы.

Шаг 14

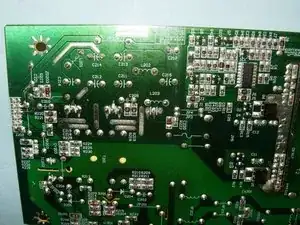

Со стороны пайки показаны компоненты, подлежащие выпаиванию: C216 470µF 25V C213 680µF 25V C214 680µF 25V C212 680µF 25V C211 680µF 25V C215 470µF 25V C217 220µF 25V C12 220µF 25V C11 220µF 25V

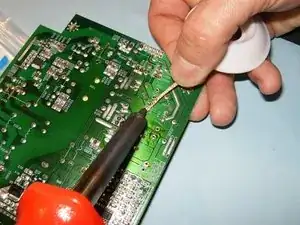

Выпаяйте каждый конденсатор с помощью оплетки для припоя или отсоса припоя.

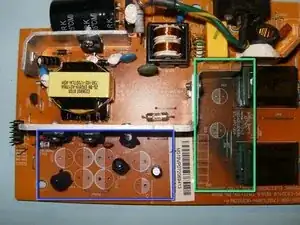

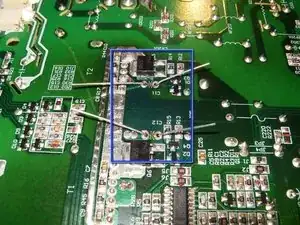

Плата логики со всеми удалёнными конденсаторами. Обратите внимание на штрихованную область на плате логики. Она соответствует маркировке полярности конденсаторов. Отрицательный вывод, также имеющий более короткую ножку, подключается к штрихованной области.

Явно видно обугливание на плате логики со стороны трансформатора.

Шаг 15

Замените конденсаторы на соответствующие. Следите за полярностью, вставляйте сторону с более короткой ножкой в штрихованную область.

После установки конденсаторов загните выводы в сторону платы управления. Это обеспечит плотное прилегание конденсаторов к плате и упростит их пайку.

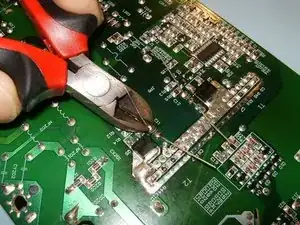

После пайки отрежьте выступающие части выводов бокорезами или эквивалентным инструментом. Все конденсаторы на этой плате заменяются одинаковым образом.

Шаг 16

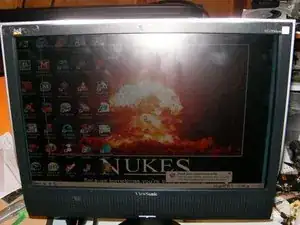

После сборки монитора результат, надеюсь, будет тот же — работоспособный монитор :-)

Заключение

Для сборки устройства следуйте этим инструкциям в обратном порядке.
