Замена аудиопорта Samsung 27E510C
Поскольку в этой модели нет встроенных динамиков, этот разъем можно использовать для подключения внешнего аудиоустройства, чтобы воспроизводить звук на мониторе. Если аудиопорт повреждён, подключенное аудиоустройство будет работать неправильно.
Шаг 1

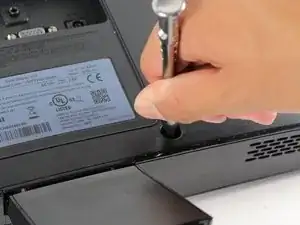

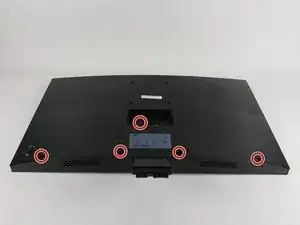

Используйте крестовую отвёртку #1, чтобы выкрутить каждый винт длиной 13,75 мм с задней панели.

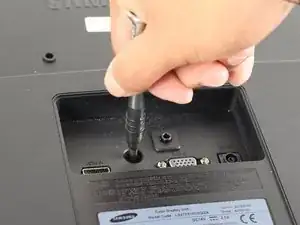

Винт, расположенный рядом с портами, имеет другой размер — его длина 12 мм.
Шаг 2

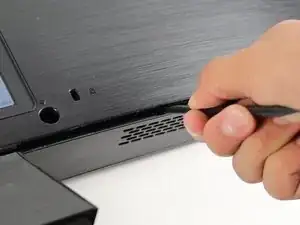

Вставьте прочную лопатку между задней панелью монитора и его рамой.
С помощью прочной лопатки подденьте заднюю панель, чтобы открыть её.
Сильное поддевание может сломать защёлки, удерживающие заднюю панель.
Шаг 3
Извлеките разъём кнопки навигации, потянув при нажатой фиксирующей защёлке.
Шаг 4
Снимите разъём экрана, захватив его по бокам и аккуратно потянув, немного покачивая взад-вперёд.
Шаг 5

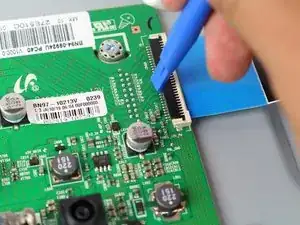

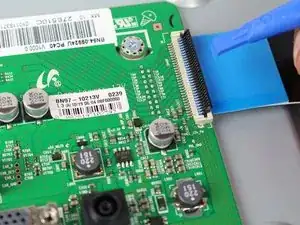

Для ленточного кабеля поднимите защёлку со стороны, обращённой внутрь материнской платы, ногтем или лопаткой.

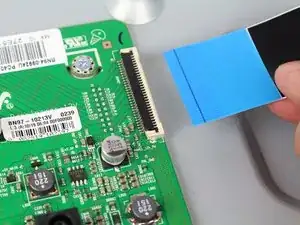

Снимите кабель, потянув и слегка приподняв его.
Если кабель не выходит легко, возможно, фиксирующая защёлка не полностью открыта.
Шаг 6

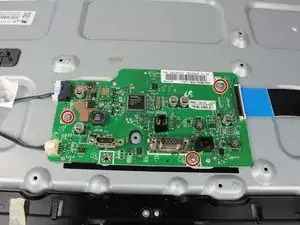

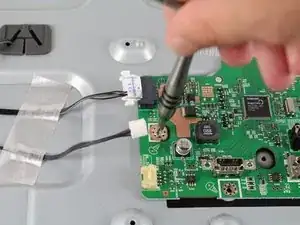

Отверткой Phillips #1 выкрутите каждый из винтов длиной 5 мм, крепящих материнскую плату к корпусу монитора.
Шаг 7

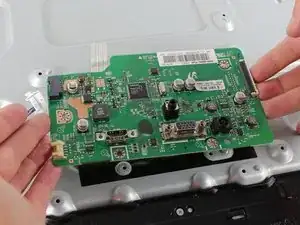

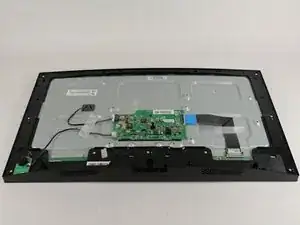

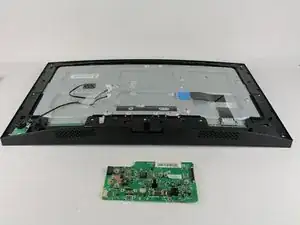

Двумя руками поднимите плату за основание материнской платы и снимите её с корпуса монитора.
Шаг 9

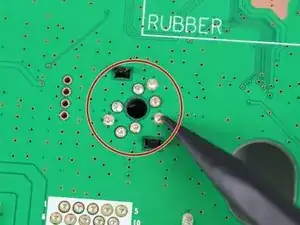

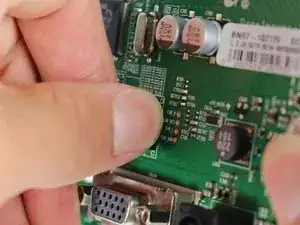

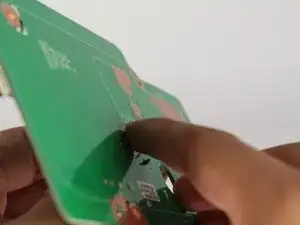

Сожмите задние прижимные защёлки, расположенные на обратной стороне материнской платы, большим и указательным пальцами.

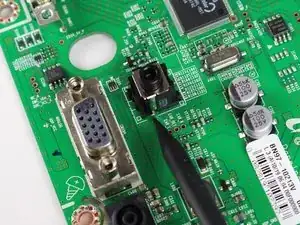

Держа защёлки сжатыми, вытяните аудиопорт из передней части материнской платы.
Аудиопорт может быть слишком горячим для касания сразу после распайки.
Заключение
Для повторной сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
