Создание инструмента для разрядки конденсаторов

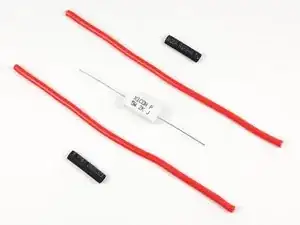

Для создания инструмента для разрядки конденсаторов сначала соберите необходимые материалы. Это включает:

Два отрезка провода. Минимальные требования к проводу — 12AWG, номинал 600 вольт для больших электролитических конденсаторов, используемых в источниках питания, цепях запуска электродвигателей и схемах вспышек камер.

Резистор, рассчитанный на рассеивание количества тепловой энергии, создаваемой при разрядке конденсатора. Минимальные требования к резистору — 2k Ом 5w для малых конденсаторов, 20k Ом 5w для больших электролитических конденсаторов, используемых в источниках питания, цепях запуска электродвигателей и схемах вспышек камер.

Трубка термоусадочная

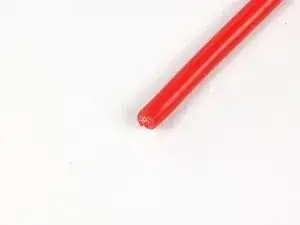

Начните процесс, снимая изоляцию с одного конца каждого отрезка провода.

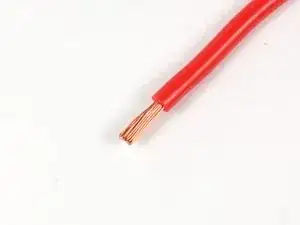

Чтобы обеспечить надежное соединение при пайке, снимите как минимум 6 мм изоляции с провода.

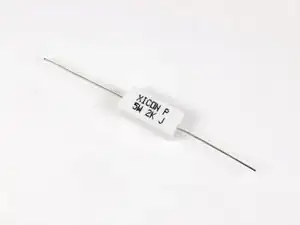

Затем обрежьте оба конца резистора, чтобы они соответствовали длине снятой изоляции с проводов на предыдущем этапе.

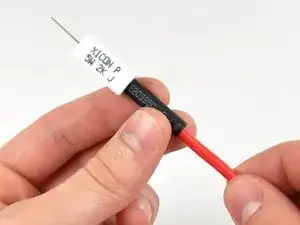

Соедините конец резистора с оголенным концом провода, закрутив их вместе.

Мы используем довольно толстый провод, поэтому вставили конец резистора в центр проводника провода и закрутили провод вокруг него как можно плотнее.

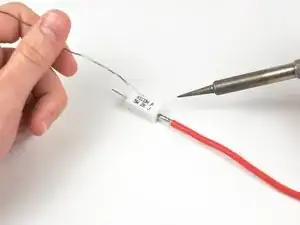

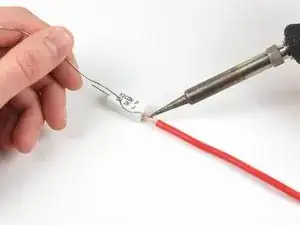

Припаять провод к резистору.

Крайне важно, чтобы достаточно припоя прошло через провод, чтобы создать прочное соединение между двумя частями.

Наденьте кусок термоусадочной трубки на провод, убедившись, что вы полностью закрыли паяное соединение и открытый провод.

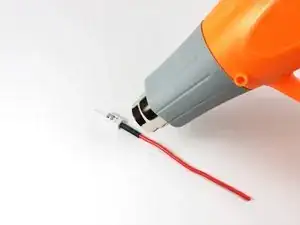

Используйте тепловой пистолет или зажигалку, чтобы усадить трубку на соединении, убедившись, что она закрывает все открытые провода.
