Замена экрана iPad Pro M4 13"

Необходимые инструменты: - Термоподложка или тепловая пушка - Изопропиловый спирт - Металлический рычаг - Пластиковые меди для вскрытия - Нож X-ACTO - Пинцет - PH000 (Philips) + ручка - Клеящая лента/клей - Новый OLED-экран (OLED + стекло)

Это первый iPad, в котором используются модули дисплея на основе OLED (как у 11‑, так и у 13‑дюймовых iPad Pro M4 — «тандемный OLED»).

13‑дюймовый iPad Pro M4 — самое тонкое устройство Apple на сегодняшний день, толщина 5,1 мм.

Это первый iPad с чипом Apple M4.

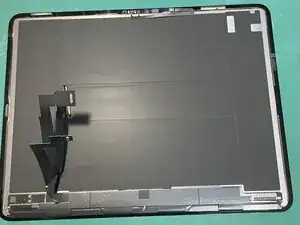

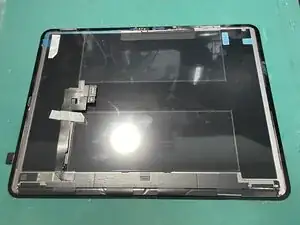

*** Полезный совет по ремонту — Всегда внимательно изучайте ВАШУ НОВУЮ деталь и оценивайте её конструкцию: где расположены кабели и какие детали потребуется перенести на новую часть. (Если привыкнуть к расположению кабелей на новом экране, можно избежать их повреждения при разборке.)

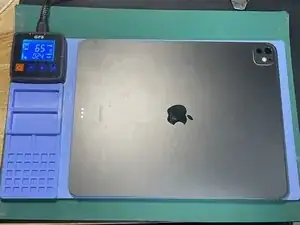

Поместите iPad на нагревательную подложку и прогрейте до примерно 75–80 градусов Цельсия (цель — повысить общую температуру iPad, чтобы клей легче отделялся).

*iPad может быть горячим на ощупь. Можно надеть рубашку с длинными рукавами или использовать полотенце для защиты рук при удерживании.

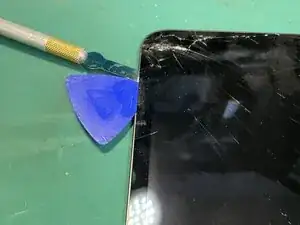

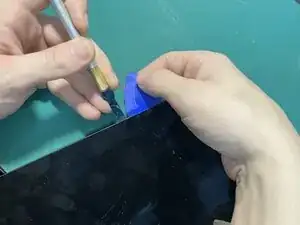

* Начните с введения ножа X-ACTO между стеклом и металлической рамкой в ВЕРХНЕМ ЛЕВОМ углу. (Не вводите инструмент слишком глубоко, на фото показана допустимая глубина.)

*Обратите внимание, что я нанёс спирт на меди и стекло. (Использование спирта безопасно, если не заливать устройство.) — Клей на этом iPad значительно ослабевает при применении спирта.

При проведении меди вниз по стеклу вы можете столкнуться с трещинами. Поднимите стекло меди слегка и заведите X-ACTO под место трещины, затем продолжайте движение меди вниз (показано на фото 2).

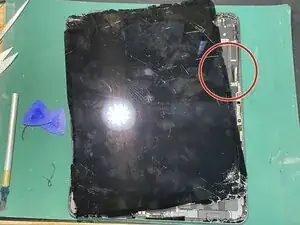

На фото 3 показаны примеры кабелей, возле которых нужно проявлять осторожность. **Ознакомьтесь с задней частью вашей новой детали и запомните её расположение.**

Прежде чем полностью поднять экран, расположите iPad как на фото, разъём питания должен быть обращён к Вам, потому что потребуется отключить кабель.

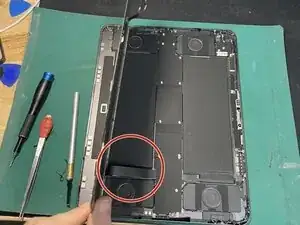

После отключения этого кабеля можно безопасно поднять экран влево, как книгу, как показано на четвёртом фото. (Следите за кабелями, чтобы не повредить их и не создать излишнюю нагрузку вверх на плату.)

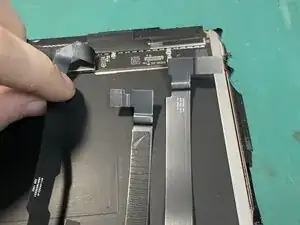

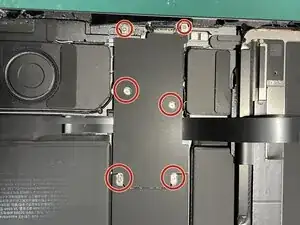

Сначала снимите все винты, фиксирующие пластину, закрывающую разъёмы аккумулятора и экрана.

***ВСЕГДА СНАЧАЛА ОТКЛЮЧАЙТЕ АККУМУЛЯТОР И ПОДКЛЮЧАЙТЕ ПОСЛЕ ВСЕГО.** Аккумулятор должен быть отключён первым. При сборке подключайте аккумулятор последним.

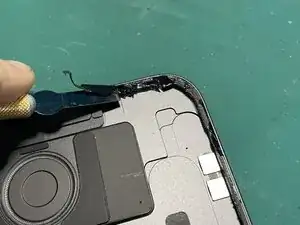

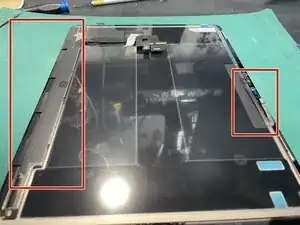

После удаления старого экрана очистите рамку с помощью спирта и ножа X-ACTO. (При чистке ножом X-ACTO делайте короткие и аккуратные соскребы. Можно соскользнуть и повредить внутренние части или слишком быстро повредить элементы, выступающие над рамкой, например фронтальную камеру.)

После очистки рамки уложите клей, чтобы при установке нового экрана можно было просто снять защитную плёнку с клея.

В зависимости от того, используете ли вы ЗАПАСНУЮ ЧАСТЬ стороннего производителя или оригинальную деталь, возможно потребуется перенести мелкие элементы со старой детали.

**ЕСЛИ НА ВАШЕЙ НОВОЙ ДЕТАЛИ УЖЕ ЕСТЬ МЕЛКИЕ ДЕТАЛИ — МОЖНО ПРОПУСТИТЬ ЭТУ ШАГ**

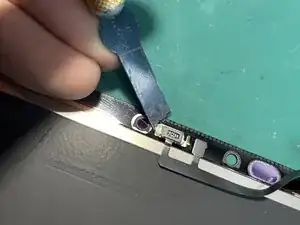

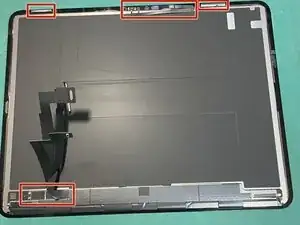

Если требуется перенос, перенесите: два магнита, кабель переднего микрофона и два кабеля (под пластиной, отмеченной внизу слева на фото).

**Не забудьте сохранить ориентацию магнитов такой же, как на старом экране. Они используются для кейсов.**

После установки мелких деталей на новый экран можно переходить к следующему шагу.

Теперь подключите ВАШ НОВЫЙ ЭКРАН (с мелкими деталями) к iPad.

Затем подключите аккумулятор.

После тестирования экрана, чтобы убедиться, что он не дефектен, можно снова установить пластину, закрывающую OLED-разъёмы, и закрепить винтами.

**При опускании экрана обратно сначала немного сместите его по диагонали, чтобы подключить кабель переднего микрофона.

После подключения переднего микрофона и фиксации пластины снимите защитную плёнку с клея и полностью закройте iPad.
