iPad Pro 13" Идентификация микросхем
Это руководство содержит подборку фотографий и сводку по идентификации микросхем для iPad Pro 13. Посмотрите нашу разборку здесь.
Особая благодарность участнику сообщества CChin за вклад!

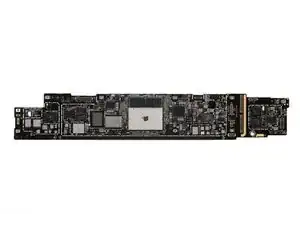

Шаг 1

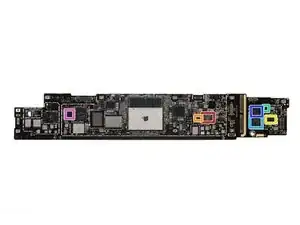

Apple APL1206/339S01449 S Процессор приложений Apple M4 с десятью ядрами
Micron MT62F768M64D4AS-026 XT:B 6 ГБ LPDDR5X SDRAM память
Kioxia K5A4RE0344CA12329 256 ГБ NAND флеш-память
STMicroelectronics ST33J безопасный микроконтроллер
Apple APL1066/343S00682 управление питанием
Apple APL1067/343S00683 управление питанием
Analog Devices MAX98709B аудиоусилитель
Шаг 2

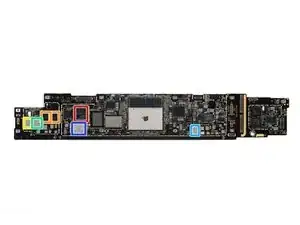

Texas Instruments SN25A23 контроллер USB type-C
Winbond W25Q80DV 1 МБ последовательная NOR флеш-память
Вероятно Apple U0MAR9-Y7 контроллер Thunderbolt 3
Winbond W25Q64NE 8 МБ последовательная NOR флеш-память
Вероятно Broadcom BCM15900B0 контроллер сенсорного экрана
Вероятно Broadcom BCM15957A0 контроллер сенсорного экрана
Qualcomm PMX65-000 управление питанием
Шаг 3
Qualcomm QET7100-001 трекер огибающей
Apple 343S00613-A0 управление питанием
Вероятно Apple 343S00377 управление питанием
Вероятно генератор тактовой частоты Qualcomm
Texas Instruments TPS61230A повышающий преобразователь 5 В / 6 А
Texas Instruments TPS61022 повышающий преобразователь 8 А
Texas Instruments TPS259814L eFuse 6 мОм
Шаг 4
Qualcomm SDX70M-000 модем Snapdragon X70
Qualcomm SDR735-001 радиочастотный приёмопередатчик
Skyworks SKY58440-11 фронтальный модуль
Broadcom AFEM-8233 фронтальный модуль
Skyworks SKY50313 ? фронтальный модуль
Apple 339S01360 модуль Wi‑Fi и Bluetooth

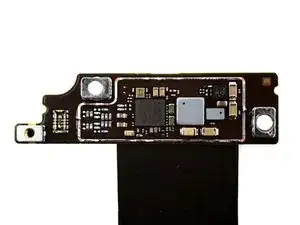

Шаг 5
Bosch Sensortec акселерометр и гироскоп
Bosch Sensortec датчик давления
Шаг 6
Apple 338S00990-A1 управление питанием
Texas Instruments LM3567A1 драйвер светодиодной вспышки

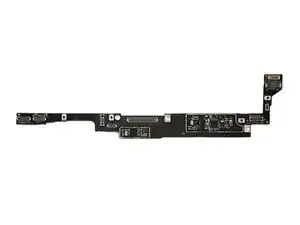

Шаг 7

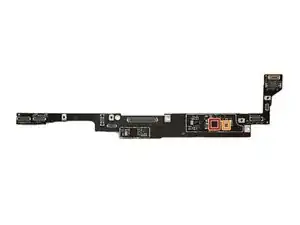

Вероятно NXP Semiconductor контроллер беспроводной зарядки
Texas Instruments TPS62825 понижающий преобразователь 2 А
