Замена модуля задней камеры Google Pixel 4
Это руководство по ремонту составлено сотрудниками iFixit и не одобрено компанией Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство для снятия или замены задних камер на вашем Google Pixel 4.
Предупреждение: Google предупреждает, что разборка переднего лазерного блока может привести к опасному воздействию невидимого инфракрасного лазерного излучения. Прочтите их инструкции по технике безопасности здесь.
Шаг 1


Вставьте инструмент для извлечения SIM‑лотка, биту или выпрямленную скрепку в маленькое отверстие на лотке SIM‑карты на левой кромке телефона.
Нажмите с усилием, чтобы извлечь лоток.
Снимите лоток для SIM‑карты.
Шаг 2

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.
Можно также использовать фен, тепловой пистолет или плиту для нагрева, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.
Шаг 3

Приложите присоску к нагретой кромке задней панели, прижмите её, чтобы создать вакуум, как можно ближе к краю.
Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. В крайнем случае присоску можно приклеить суперклеем к разбитой панели.
Шаг 4

Потяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.
В зависимости от возраста телефона это может быть трудно. Если возникают трудности, нагрейте кромку еще раз и повторите попытку.
Вставьте остриё монтажной лопатки в зазор.
Шаг 5


Проведите монтажной лопаткой вдоль нижней части к левому углу, чтобы разрезать клей.
Удерживая лопатку вставленной, проведите ею от нижнего левого угла к нижнему правому углу, чтобы полностью разрезать клей по нижней стороне.
Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не склеился обратно.
Шаг 6

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.
Шаг 7

Вставьте вторую монтажную лопатку под заднюю панель прямо над разъёмом зарядки.
Проведите лопатку к нижнему левому углу телефона.
Шаг 8

Проведите лопатку вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.
Клей может быть очень липким. Вставляйте и вытягивайте лопатку в пилящем движении, чтобы облегчить разрезание.
Остановитесь, когда доберётесь до верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.
Шаг 9

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.
Шаг 10


С первыми двумя лопатками всё ещё на месте вставьте третью лопатку в нижней части правой стороны.
Проведите лопатку вверх кверху телефона, разрезая клей на правой стороне.
Остановитесь, когда доберётесь до верхнего правого угла, и оставьте лопатку вставленной.
Шаг 11

Проведите третью лопатку вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.
Шаг 12


Как только вы разрежете клей по периметру телефона, осторожно приподнимите правую кромку задней крышки, открывая её как книгу.
Не пытайтесь снять панель полностью, она всё ещё подключена к телефону.
Шаг 13

Продолжайте открывать заднюю панель, пока не сможете опереть её на левую кромку телефона, осторожно, чтобы не повредить подключённый шлейф.
При сборке это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон, прежде чем продолжить работу.
Шаг 14

Снимите пять винтов Torx T3, удерживающих экранную панель разъёма батареи:
Четыре винта по 4,0 мм
Один винт 2,1 мм
В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.
Шаг 15

С помощью пинцета снимите экранную панель разъёма батареи.
Шаг 16

При работе лопаткой рядом с аккумулятором будьте очень осторожны, чтобы не проколоть батарею.
Используя заострённый конец лопатки, аккуратно подденьте разъём аккумулятора строго вверх от материнской платы, чтобы отключить батарею.
Чтобы повторно присоединить такие нажимающиеся разъёмы, внимательно совместите их и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.
Шаг 17

Используя плоский конец лопатки, аккуратно отогните кабель батареи, чтобы он случайно не замкнул в ходе дальнейшего ремонта.
Шаг 18

Используйте отвёртку T3 Torx, чтобы удалить два винта 4 мм, фиксирующие крышку разъёма задней панели.
Шаг 19

Используйте пинцет, чтобы снять крышку разъёма задней панели.
Шаг 20

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.
Шаг 21

Снимите заднюю панель.
При сборке обратно следуйте этому руководству для установки вырезанных по размеру клеевых лент для вашего устройства.
Следуйте этому руководству, если вы используете карточку с заранее вырезанным клеем.
Шаг 22

Используйте отвёртку T3 Torx, чтобы удалить четыре винта 4 мм, фиксирующие крышку разъёма камеры.
Шаг 23


Используя пинцет, приподнимите крышку камеры и сдвиньте её из фиксирующего слота в верхнем правом углу телефона, чтобы снять.
Шаг 24


Используя заострённый конец лопатки, подденьте разъёмы камеры и датчиков строго вверх от материнской платы.
Шаг 25

Отключите разъём лазерного модуля.
Шаг 26

Используйте отвёртку T3 Torx, чтобы удалить два винта 2.4 мм, фиксирующие модуль передней камеры и датчиков.
Шаг 27


Используйте пинцет, чтобы снять модуль передней камеры и датчиков.
Шаг 28

Снимите два винта T3 Torx, фиксирующие экран вибромотора:
Один винт 4.2 мм
Один винт с выступом 4.4 мм
Шаг 29

Используйте пинцет, чтобы снять экран вибромотора.
Шаг 30


Используйте заострённый конец лопатки, чтобы отключить два разъёма задних камер от материнской платы.
Шаг 31


Отключите разъём боковых кнопок от материнской платы.
Отключите разъём слухового динамика от материнской платы.
Шаг 32


Отключите разъём датчика левой рукоятки от материнской платы.
Отключите разъём зарядного порта от материнской платы.
Шаг 33


Отключите разъём дисплея от материнской платы.
Отключите разъём датчика правой рукоятки от материнской платы.
Шаг 34

Используйте пинцет, чтобы захватить металлическую скобу и вытащить разъём строго вверх с материнской платы.
Вы также можете использовать лопатки и аккуратно поддеть, чтобы отщёлкнуть нижний антеннный разъём от материнской платы.
Шаг 35

Отключите разъём нижнего микрофона от материнской платы.
Шаг 36


Осторожно отогните, но не удаляйте, две клейкие ленты для батареи, слабо приклеенные к материнской плате.
Шаг 37

Используя лопатку, приподнимите верхний конец материнской платы и выведите его из рамки телефона.
Шаг 38


Медленно извлеките материнскую плату, осторожно следя за тем, чтобы не зацепить разъёмы ленточных кабелей.
Разъёмы модуля задней камеры огибают материнскую плату, а сам модуль камеры не закреплён в телефоне, поэтому он может подняться вместе с платой на этом этапе.
Полностью извлеките материнскую плату.
При извлечении материнской платы маленькая резиновая крышка нижнего микрофона может отвалиться. Не потеряйте её.
При повторной установке материнской платы проверьте, чтобы никакие разъёмы ленточных кабелей не оказались зажатые снизу.
Шаг 39

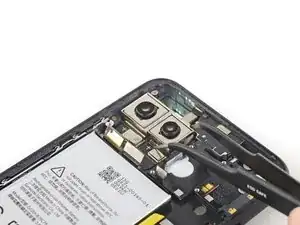

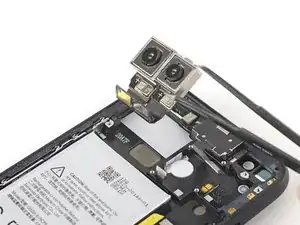

С помощью пинцета извлеките модуль задней камеры.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить клейкие прокладки с новой детали перед установкой.
Для сборки устройства выполните перечисленные выше шаги в обратном порядке.
Утилизируйте электронные отходы через переработчика, сертифицированного по стандарту R2 или e-Stewards.
Ремонт пошёл не так? Попробуйте базовую диагностику или обратитесь за помощью в сообщество Answers.
