Замена боковых кнопок Google Pixel 4
Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство, чтобы заменить гибкий кабель боковых кнопок питания и регулировки громкости в вашем Google Pixel 4.
Для вашей безопасности разрядите аккумулятор до уровня ниже 25% перед разборкой телефона. Это снижает риск опасного теплового события, если аккумулятор случайно повредится в процессе ремонта.
Эта процедура почти всегда приведёт к разрушительному удалению гибкого кабеля боковых кнопок Pixel 4. Кабель сильно приклеен к средней раме телефона и обычно выходит кусками. Перед началом процедуры убедитесь, что у вас есть запасные детали.
Внимание: Google предупреждает, что разборка переднего лазерного блока может привести к опасному воздействию невидимого инфракрасного излучения лазера. Ознакомьтесь с их предупреждениями по технике безопасности здесь.
Предупреждение: Не используйте повторно аккумулятор, если он деформирован или повреждён, поскольку это представляет опасность. Замените его на новый аккумулятор.
Шаг 1


Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие на лотке для SIM-карты на левой кромке телефона.
Нажмите с усилием, чтобы извлечь лоток.
Снимите лоток для SIM-карты.
Шаг 2

Подготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.
Можно также использовать фен, тепловую пушку или нагревательную плиту, но не перегревайте телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.
Шаг 3

Прикрепите присоску к нагретому краю задней панели, надавив на неё, чтобы создать вакуум, как можно ближе к краю.
Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску супер-клеем к разбитой панели.
Шаг 4

Тяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.
В зависимости от возраста телефона это может быть трудно. Если возникают трудности, нанесите больше тепла на край и попробуйте снова.
Вставьте остриё пластиковой лопатки в образованный зазор.
Шаг 5


Проведите лопаткой по дну в направлении к левому углу, чтобы разрезать клей.
С оставленной лопаткой, проведите её от нижнего левого угла к нижнему правому углу, чтобы полностью разрезать клей по нижней стороне.
Оставьте лопатку в нижнем правом углу, чтобы предотвратить повторное склеивание.
Шаг 6

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.
Шаг 7

Вставьте вторую лопатку под заднюю панель прямо над портом для зарядки.
Проведите лопатку к нижнему левому углу телефона.
Шаг 8

Проведите лопатку вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.
Клей может быть очень вязким. Вдвигайте и выдвигайте лопатку, выполняя пилящий движение, чтобы облегчить разрезание.
Остановитесь, когда достигнете верхнего левого угла, возле камеры, и оставьте лопатку вставленной.
Шаг 9

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.
Шаг 10


Держите первые две лопатки на месте и вставьте третью лопатку в нижней части правой стороны.
Проведите лопатку вверх к верхней части телефона, разрезая клей справа.
Остановитесь, достигнув верхнего правого угла, и оставьте лопатку вставленной.
Шаг 11

Проведите третью лопатку вокруг верхнего правого угла и по верхней стороне телефона, разрезая последнюю полосу клея.
Шаг 12


Как только вы разрежете клей по периметру телефона, осторожно приподнимите правый край задней крышки, открывая её как книгу.
Не пытайтесь снимать панель полностью, так как она всё ещё подключена к телефону.
Шаг 13

Продолжайте открывать заднюю панель, пока не сможете положить её на левую кромку телефона, осторожно не создавая напряжения на подключённом гибком кабеле.
При сборке это хорошее место включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон перед продолжением работы.
Шаг 14

Удалите пять винтов Torx T3, закрепляющих защиту разъёма аккумулятора:
Четыре винта по 4,0 мм
Один винт 2,1 мм
В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается на то же место, откуда был извлечён.
Шаг 15

Используйте пинцет, чтобы снять защитный щиток разъёма батареи.
Шаг 16

При работе плоской лопаткой рядом с батареей будьте предельно осторожны, чтобы не проколоть батарею.
Используя заострённый конец лопатки, отожмите разъём батареи строго вверх от материнской платы, чтобы отключить батарею.
Чтобы снова подсоединить такие втягивающиеся разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном выравнивании контакты могут погнуться и получить необратимое повреждение.
Шаг 17

Используя плоский конец лопатки, аккуратно отогните кабель батареи, чтобы он случайно не соприкасался с компонентами во время дальнейшего ремонта.
Шаг 18

Отвинтите два винта 4 мм, удерживающие крышку разъёма задней панели, с помощью отвёртки T3 Torx.
Шаг 19

Используйте пинцет, чтобы снять крышку разъёма задней панели.
Шаг 20

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.
Шаг 21

Снимите заднюю панель.
При сборке снова следуйте этому руководству для установки клеевых полос, вырезанных по размеру для вашего устройства.
Следуйте этому руководству, если вы используете заранее вырезанную клеевую карточку.
Шаг 22


Потяните за жёлтую тянущую петлю клеевой полосы равномерной силой.
Если клеевая полоска начинает рваться, вы можете намотать её на лопатку и продолжить тянуть.
Продолжайте уверенно тянуть клеевую полоску с постоянной силой. Если вы используете лопатку, время от времени вращайте её, чтобы открытая часть тянущей петли оставалась как можно короче.
Это может потребовать значительного усилия.
Эти тянущие петли клея очень склонны к разрыву в процессе. Тяните как можно медленнее.
Если тянущие петли не растягиваются, наполните пластиковую пипетку или шприц спиртом высокой концентрации (>90%) и капните несколько капель под левый край батареи. Дайте спирту минуту ослабить клей батареи.
Повторите этот процесс для каждой из трёх тянущих петель, пока все они либо не выйдут, либо не порвутся пополам.
Шаг 23

Если тянущие петли батареи порвались при снятии, вставьте медиатор для вскрытия в верхний правый край батареи и разрежьте клей под ней.
Даже если вам удалось снять все три тянущие петли, использование медиатора для отделения батареи может помочь.
Не вставляйте медиатор на уровне или ниже кабеля датчика касания, так как медиатор может повредить гибкий кабель разъёма зарядного порта, расположенный под батареей.
Шаг 24

Не используйте батарею повторно, если она деформирована или повреждена — это представляет опасность. Замените её на новую.
Поднимите батарею вверх и отведите её от телефона, чтобы снять. Возможно, придётся отлепить батарею от оставшихся клеевых полос.
Если в телефоне осталось спиртовое растворение, аккуратно вытрите его безворсовой тканью или дайте ему высохнуть на воздухе перед установкой батареи.
Чтобы установить запасную батарею:
Если вы используете клей с эффектом растягивания, нанесите его на батарею. В противном случае примените двустороннюю ленту или заранее вырезанные клеевые полоски в гнезде батареи телефона, следя за тем, чтобы не закрыть гибкий кабель разъёма зарядного порта. Снимите любую защитную плёнку с ленты, чтобы открыть клей.
Временно подсоедините разъём батареи к гнезду на материнской плате. Это обеспечит правильное позиционирование батареи.
Уложите батарею на место и плотно прижмите.
Отключите разъём батареи от гнезда материнской платы и продолжайте сборку.
Шаг 25

Отвинтите четыре винта 4 мм, удерживающие крышку разъёма камеры, с помощью отвёртки T3 Torx.
Шаг 26


Используя пинцет, приподнимите крышку камеры и сдвиньте её из монтажного паза в верхнем правом углу телефона, чтобы снять.
Шаг 27


Используя заострённый конец лопатки, подденьте разъёмы камеры и датчиков строго вверх от материнской платы.
Шаг 28

Отключите дополнительный разъём датчика.
Шаг 29

Отвинтите два винта 2,4 мм, удерживающие узел фронтальной камеры и датчиков, с помощью отвёртки T3 Torx.
Шаг 30

Используйте пинцет, чтобы снять узел фронтальной камеры и датчиков.
Шаг 31

Удалите два винта Torx T3, фиксирующих крышку вибромотора:
Один винт 4,2 мм
Один втулочный винт 4,4 мм
Шаг 32

С помощью пинцета снимите экран-вибромотора.
Шаг 33


Используйте заострённый конец лопатки, чтобы отключить два коннектора тыльных камер от материнской платы.
Отключите коннектор боковых кнопок от материнской платы.
Шаг 34

Отключите коннектор динамика-слухового от материнской платы.
Шаг 35


Отключите коннектор датчика левого захвата от материнской платы.
Отключите коннектор разъёма зарядки от материнской платы.
Шаг 36

Отключите коннектор датчика правого захвата от материнской платы.
Отключите коннектор дисплея от материнской платы.
Шаг 37

С помощью пинцета отключите антенный коннектор от блока зарядки, потянув его прямо вверх от материнской платы.
Шаг 38

Отключите коннектор нижнего микрофона от материнской платы.
Шаг 39


Медленно приподнимите материнскую плату, следя за тем, чтобы не зацепить ленточные кабели.
Разъёмы модулей тыльных камер обвивают материнскую плату, и модуль камеры не зафиксирован в телефоне, поэтому он может подняться вместе с платой на этом шаге.
Полностью извлеките материнскую плату.
При повторной установке материнской платы проверьте, чтобы ни один ленточный коннектор не был зажат снизу.
Шаг 40

С помощью пинцета извлеките модуль тыльной камеры.
Шаг 41

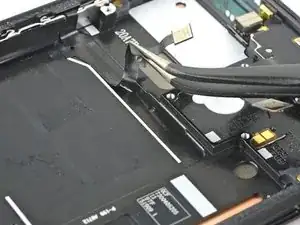

С помощью пинцета отклейте гибкий кабель боковых кнопок от рамы телефона. Он закреплён лёгким клеем.
Шаг 42

Продолжайте отклеивать гибкий кабель, пока он полностью не отделится от задней стороны телефона.
Шаг 43

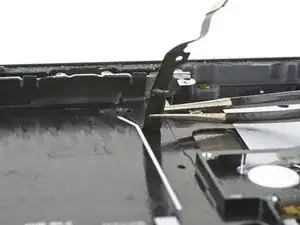

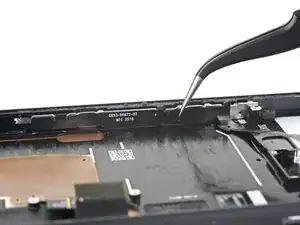

С помощью пинцета отклейте гибкий кабель боковых кнопок от кронштейна кнопок, по внутреннему краю рамы телефона.
Этот процесс разрушителен, поэтому действуйте осторожно и подготовьте заменяющую деталь.

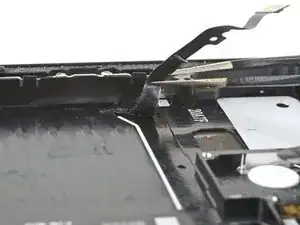

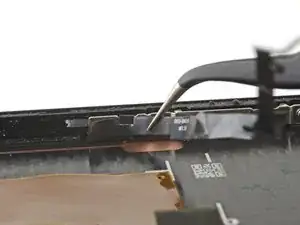

Продолжайте отклеивать гибкий кабель, пока он полностью не отделится от кронштейна кнопок.
Шаг 44

После того как гибкий кабель боковых кнопок отклеен от кронштейна, полностью извлеките его.
Гибкий кабель может выйти кусками или порваться, поэтому убедитесь, что ничего не осталось.
Шаг 45

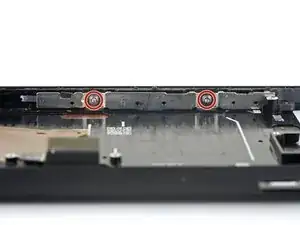

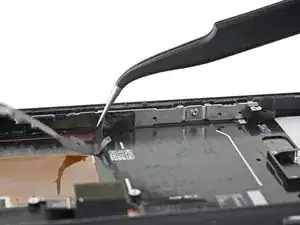

Используйте отвертку Torx T3, чтобы удалить два винта 2,4 мм, фиксирующие кронштейн кнопок к рамке.
Шаг 46

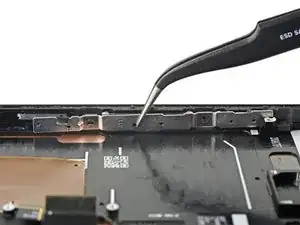

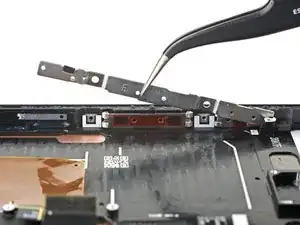

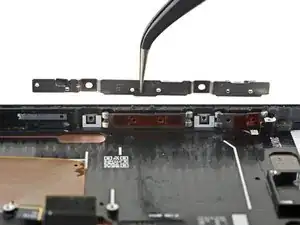

С помощью пинцета снимите кронштейн кнопок.
Шаг 47

Гибкий кабель боковых кнопок приклеен с обеих сторон кронштейна кнопок.

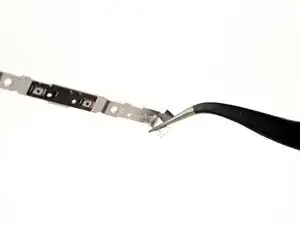

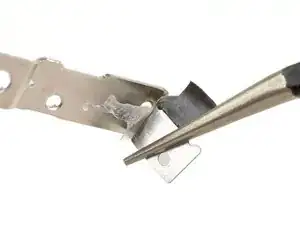

С помощью пинцета отклейте оставшиеся куски гибкого кабеля, приклеенные к задней стороне кронштейна.
Кабель может быть в нескольких частях, поэтому убедитесь, что ничего не осталось.
Удалите остатки клея перед установкой нового датчика захвата.
Шаг 48

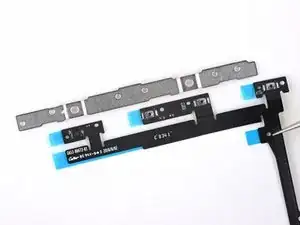

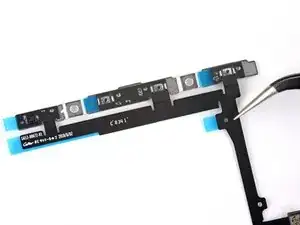

При установке нового гибкого кабеля боковых кнопок совместите отверстия в кабеле с отверстиями на кронштейне кнопок, снимите защитные плёнки с клея и прижмите для фиксации.
Не устанавливайте новый гибкий кабель на противоположную сторону кронштейна, пока вы не прикрутите кронштейн обратно к рамке телефона.
Заключение
Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или удалить защитные плёнки с новой детали перед установкой.
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Отнесите электронные отходы в переработку, сертифицированную по стандарту R2 или e-Stewards.
Ремонт не удался? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Ответов.
Перевод руководства с ifixit.com
