Замена катушки беспроводной зарядки Google Pixel 4

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие лотка для SIM-карты на левой кромке телефона.

Нажмите с усилием, чтобы извлечь лоток.

Удалите лоток для SIM-карты.

Подготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к повреждению от тепла.

Приложите присоску к подогретому краю задней панели, прижав её, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске держаться. В качестве альтернативы вместо присоски можно использовать очень прочную ленту. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой панели.

Тяните присоску вверх сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к краю и попробуйте снова.

Вставьте кончик пластиковой лопатки в щель.

Проведите лопатку по дну в сторону левого угла, чтобы разрезать клей.

Оставив лопатку вставленной, проведите её от нижнего левого угла к нижнему правому, чтобы полностью разрезать клей по нижней стороне.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте вторую лопатку под заднюю панель прямо над разъёмом для зарядки.

Проведите лопатку к нижнему левому углу телефона.

Проведите лопатку вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень липким. Вводите и выводите лопатку движением пилы, чтобы облегчить разрезание.

Остановитесь, когда достигнете верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

С первыми двумя лопатками на месте вставьте третью лопатку в нижней части правой стороны.

Проведите лопатку вверх к верхней части телефона, разрезая клей на правой стороне.

Остановитесь, когда достигнете верхнего правого угла, и оставьте лопатку вставленной.

Проведите третью лопатку вокруг верхнего правого угла и вдоль верхней стороны телефона, разрезая последнюю полосу клея.

После того как вы разрежете по периметру телефона, аккуратно приподнимите правый край задней крышки, открывая её как книгу.

Не пытайтесь снимать панель полностью пока — она всё ещё подключена к телефону.

Продолжайте откидывать заднюю панель, пока не сможете опереть её на левый край телефона, стараясь не создавать натяжения на прикреплённый ленточный кабель.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон перед продолжением работы.

Снимите пять винтов Torx T3, крепящих защитную крышку разъёма аккумулятора:

Четыре винта по 4,0 мм

Один винт 2,1 мм

В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается именно на своё место.

С помощью пинцета снимите защитную крышку разъёма аккумулятора.

При работе лопаткой рядом с аккумулятором будьте предельно осторожны и не проколите аккумулятор.

Используя заостренный конец лопатки, подденьте разъем аккумулятора прямо вверх от материнской платы, чтобы отключить аккумулятор.

Чтобы заново присоединить такие нажимные разъемы, аккуратно выровняйте и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъем смещён, контакты могут согнуться и повредиться окончательно.

Используя плоский конец лопатки, аккуратно загните кабель аккумулятора, чтобы он случайно не соприкасался с компонентами во время дальнейшего ремонта.

Используйте отвёртку T3 Torx, чтобы выкрутить два 4 мм винта, фиксирующих крышку разъёма задней панели.

Пинцетом снимите крышку разъёма задней панели.

Используя заостренный конец лопатки, подденьте и отсоедините разъём задней панели.

Снимите заднюю панель.

При сборке снова следуйте этому руководству для установки самоклеящихся полос, нарезанных по размеру вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.

Катушка беспроводной зарядки приклеена к задней панели и покрыта графитовым клеевым слоем, который необходимо удалить.

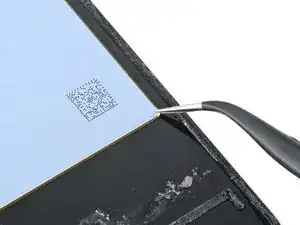

Пинцетом подденьте один из нижних углов клеевого слоя, чтобы приподнять его достаточно, чтобы схватить пальцами.

Отогните графитовый клеевой слой, чтобы обнажить катушку беспроводной зарядки, площадки NFC и модуль светодиодной вспышки.

Полностью удалите графитовый клеевой слой.

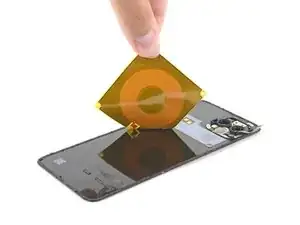

Пинцетом подденьте один из нижних углов подложки катушки беспроводной зарядки, чтобы приподнять клеевую подложку настолько, чтобы схватить её пальцами.

Отклейте и снимите катушку беспроводной зарядки.

При установке новой подложки катушки беспроводной зарядки выровняйте контакты по следу остатков от старого клея.

Если контакты не совпадают с соответствующими пружинными контактами на материнской плате, катушка беспроводной зарядки не будет работать корректно.
