Замена датчика правой рукоятки Google Pixel 4

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённый скрепку в маленькое отверстие на лотке для SIM-карты на левом крае телефона.

Нажмите с усилием, чтобы извлечь лоток.

Удалите лоток для SIM-карты.

Подготовьте iOpener и прикладывайте его к нижнему краю задней панели в течение одной минуты.

Также можно использовать фен, термопистолет или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор подвержены термическому повреждению.

Приклейте присоску к горячему краю задней панели, нажав на неё, чтобы создать всасывание, как можно ближе к краю.

Если ваше стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прилипнуть. В качестве альтернативы можно использовать очень сильную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитой панели суперклеем.

Поднимите присоску с сильным, равномерным усилием, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста вашего телефона это может быть сложно. Если у вас возникли трудности, приложите больше тепла к краю и попробуйте снова.

Вставьте концом открывающего инструмента в зазор.

Сдвиньте открывающий инструмент по дну к левому углу, чтобы отрезать клей.

Не убирая инструмент, проведите им от нижнего левого угла к нижнему правому углу, чтобы полностью отрезать клей внизу.

Оставьте инструмент вставленным в нижнем правом углу, чтобы предотвратить повторное запечатывание клея.

Подготовьте iOpener и прикладывайте его к левому краю телефона в течение одной минуты.

Вставьте второй открывающий инструмент под заднюю панель прямо над портом зарядки.

Проведите открывающим инструментом к нижнему левому углу телефона.

Сдвиньте открывающий инструмент вокруг нижнего левого угла и по левому боку телефона, чтобы отрезать клей.

Клей может быть очень липким. Двигайте инструментом вперед и назад в пилящем движении для лёгкости резки.

Остановитесь, когда достигнете верхнего левого угла, около камеры, и оставьте инструмент вставленным.

Подготовьте iOpener и прикладывайте его к правому краю телефона в течение одной минуты.

С первыми двумя открывающими инструментами всё ещё на месте, вставьте третий инструмент в нижней части правой стороны.

Сдвиньте открывающий инструмент вверх к верхней части телефона, отрезая клей правой стороны.

Остановитесь, когда достигнете верхнего правого угла, и оставьте инструмент вставленным.

Проведите третьим открывающим инструментом вокруг верхнего правого угла и по верхней стороне телефона, отрезая последнюю полоску клея.

После того как вы отрезали вокруг периметра телефона, осторожно поднимите правый край задней крышки, открывая её как книгу.

Не пытайтесь полностью снять панель, так как она всё ещё подключена к телефону.

Продолжайте открывать заднюю панель, пока не сможете опереть её на левый край телефона, осторожно, чтобы не создать напряжение на подключённом кабеле.

Во время сборки это хороший момент, чтобы включить телефон и протестировать все функции перед повторной герметизацией задней панели. Не забудьте полностью выключить телефон перед продолжением работы.

Удалите пять винтов T3 Torx, удерживающих защиту разъёма аккумулятора:

Четыре винта по 4,0 мм

Один винт 2,1 мм

В течение всего ремонта следите за каждым винтом и убедитесь, что он вернется на своё место.

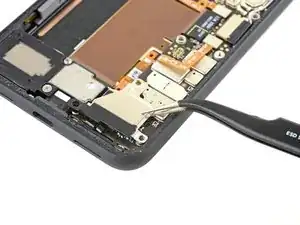

Используйте пинцет, чтобы снять защитный экран разъема аккумулятора.

Внимательно используйте лопатку рядом с аккумулятором, чтобы не проколоть его.

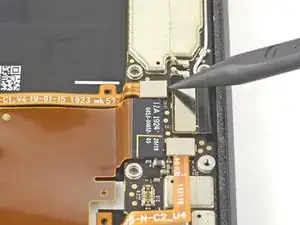

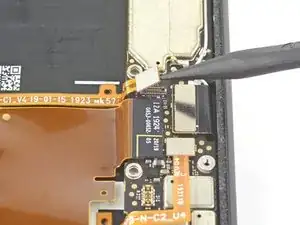

С помощью острого конца лопатки подденьте разъем аккумулятора вверх от материнской платы, чтобы отключить аккумулятор.

Чтобы повторно подключить разъемы для нажатия, аккуратно выровняйте и нажмите на одну сторону, пока не услышите щелчок, затем повторите с другой стороны. Не нажимайте на середину. Если разъем смещен, контакты могут согнуться, что приведет к серьезному повреждению.

Используя плоский конец лопатки, аккуратно сложите кабель аккумулятора, чтобы он случайно не контактировал в процессе дальнейшего ремонта.

Используйте отвертку T3 Torx, чтобы удалить два 4 мм винта, крепящих крышку разъема задней панели.

Используйте пинцет, чтобы снять крышку разъема задней панели.

С помощью острого конца лопатки подденьте и отключите разъем задней панели.

Снимите крышку задней панели.

Во время сборки следуйте этому руководству, чтобы установить специальные клеевые ленты для вашего устройства.

Следуйте этому руководству, если вы используете предварительно вырезанную клеевую карточку.

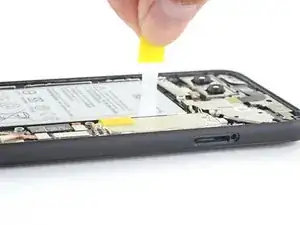

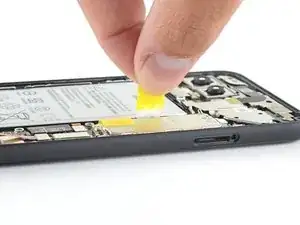

Тяните за желтую ленту клеевой полоски с постоянным усилием.

Если клей становится трудно тянуть, оберните его вокруг лопатки и продолжайте тянуть.

Продолжайте уверенно тянуть за клеевую полоску с постоянной силой. Если вы используете лопатку, вращайте ее время от времени, чтобы уменьшить длину открытого конца ленты.

Это может потребовать значительных усилий.

Эти клеевые ленты очень склонны к разрыву во время этого процесса. Тяните как можно медленнее.

Если клеевые ленты не вытягиваются, заполните пластиковый капельный сосуд или шприц раствором изопропилового спирта высокой концентрации (>90%) и нанесите несколько капель под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

Продолжайте этот процесс для каждой из трех лент, пока все они не будут удалены или не сломаются пополам.

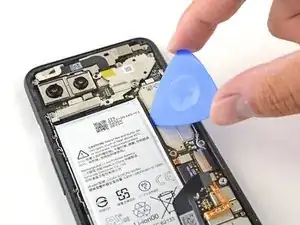

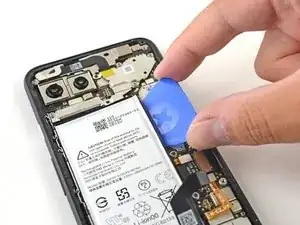

Если ленты аккумулятора сломались во время удаления, вставьте пластиковую лопатку в верхний правый край аккумулятора, разрезая клей под ним.

Даже если вы успешно удалили все три клеевые ленты, использование лопатки для освобождения аккумулятора может быть полезным.

Не вставляйте лопатку на или под кабель сенсора, так как это может повредить кабель зарядного порта, расположенный под аккумулятором.

Не используйте аккумулятор, если он деформирован или поврежден, так как это представляет потенциальную опасность. Замените его на новый аккумулятор.

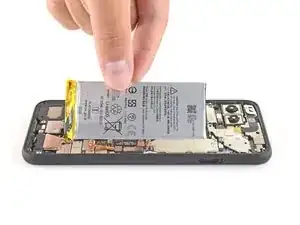

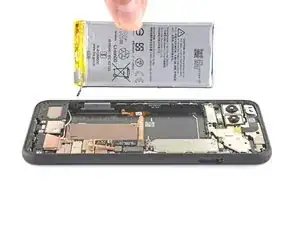

Поднимите аккумулятор вверх и в стороне от телефона, чтобы удалить его. Возможно, вам придется отделить аккумулятор от оставшихся клеевых лент.

Если в телефоне остался раствор спирта, аккуратно протрите его безворсовой тряпкой или дайте ему высохнуть перед установкой нового аккумулятора.

Чтобы установить новый аккумулятор:

Если вы используете клеевую ленту с растяжкой, нанесите ее на аккумулятор. В противном случае нанесите двусторонний скотч или предварительно вырезанные клеевые полоски в отсек для аккумулятора телефона, стараясь не закрыть кабель зарядного порта. Снимите подложки с скотча, чтобы открыть клей.

Временно подключите разъем аккумулятора к разъему материнской платы. Это обеспечит правильное позиционирование аккумулятора.

Уложите аккумулятор на место и сильно надавите.

Отключите разъем аккумулятора от его разъема материнской платы и продолжите сборку.

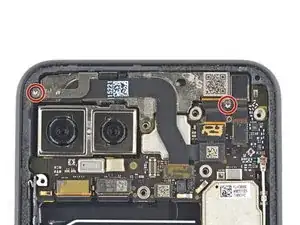

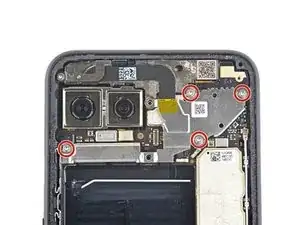

Используйте отвертку T3 Torx, чтобы удалить четыре 4 мм винта, крепящих крышку разъема камеры.

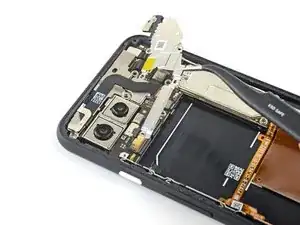

Используя пинцет, наклоните крышку камеры вверх и выдвиньте ее из удерживающего слота в верхнем правом углу телефона.

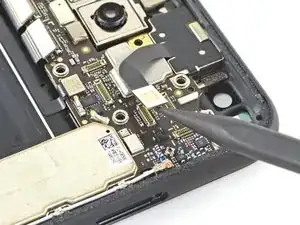

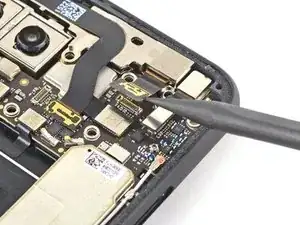

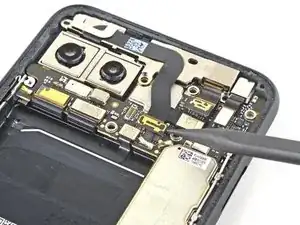

Используя острый конец лопатки, подденьте разъемы камеры и сенсора прямо вверх от материнской платы.

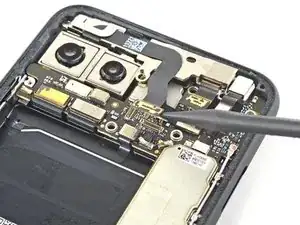

Отключите дополнительный разъем сенсора.

Используйте отвертку T3 Torx, чтобы удалить два 2.4 мм винта, крепящих сборку передней камеры и сенсора.

Используйте пинцет, чтобы снять сборку передней камеры и сенсора.

Удалите два винта T3 Torx, крепящие крышку вибромотора:

Один винт размером 4,2 мм

Один винт с фланцем размером 4,4 мм

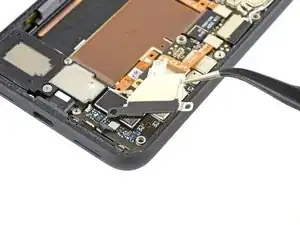

Используйте пинцет, чтобы удалить защиту вибромотора.

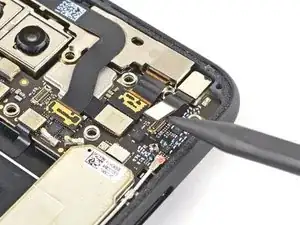

Используйте尖端 лопатки, чтобы отключить два разъема задней камеры от материнской платы.

Отключите разъем боковых кнопок от материнской платы.

Отключите разъем динамика слухового устройства от материнской платы.

Отключите разъем датчика левой рукоятки от материнской платы.

Отключите разъем зарядного порта от материнской платы.

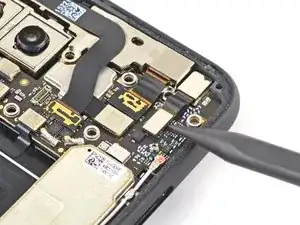

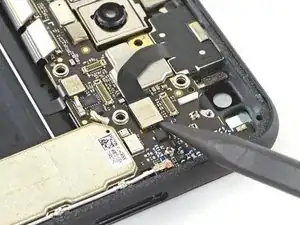

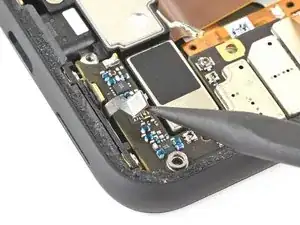

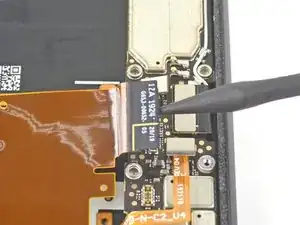

Отключите разъем датчика правой рукоятки от материнской платы.

Отключите разъем дисплея от материнской платы.

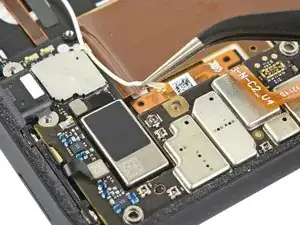

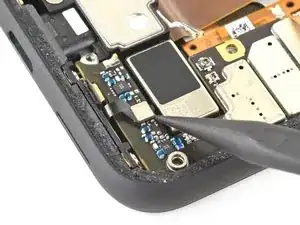

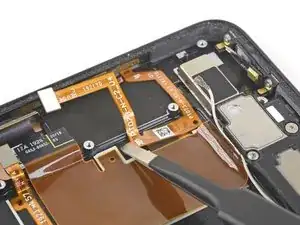

Используйте пинцет, чтобы отключить разъем антенны от блока зарядки, потянув вверх от материнской платы.

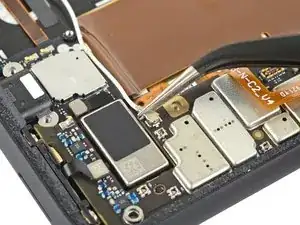

Отключите разъем нижнего микрофона от материнской платы.

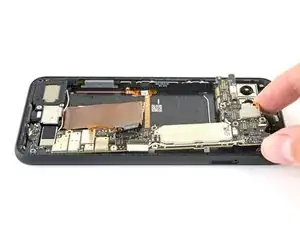

Осторожно поднимите материнскую плату, следя за тем, чтобы не зацепить разъемы шлейфов.

Разъемы модуля задней камеры обвивают материнскую плату, и модуль камеры не крепится к телефону, так что он может подняться с материнской платой на этом шаге.

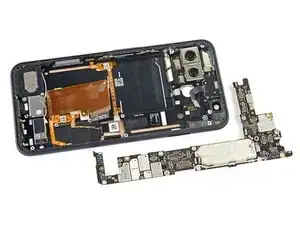

Полностью удалите материнскую плату.

При установке материнской платы проверьте, чтобы разъемы шлейфов не зацепились внизу.

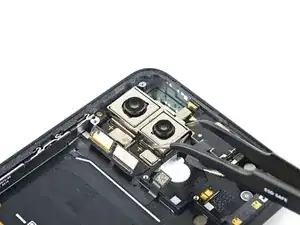

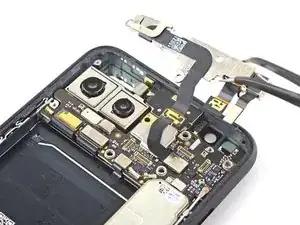

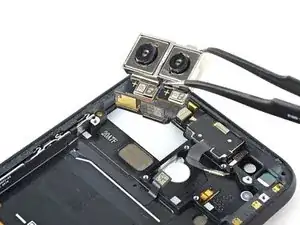

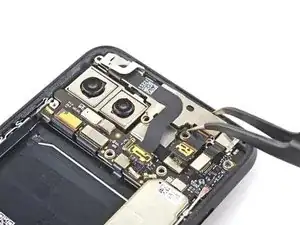

Используйте пинцет, чтобы удалить модуль задней камеры.

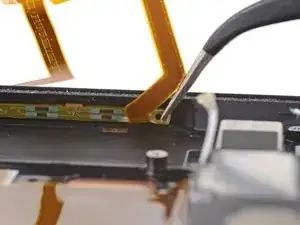

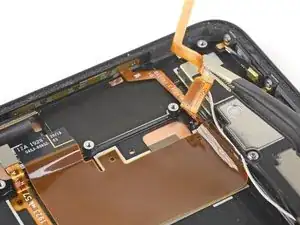

Используйте пинцет, чтобы отклеить шлейф датчика рукоятки от корпуса телефона. Он приклеен легким клеем.

Продолжайте отклеивать шлейф, пока он не перестанет прилипать к задней стороне телефона.

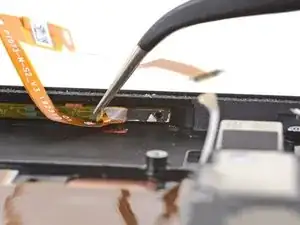

Используйте пинцет, чтобы отклеить датчик рукоятки от внутреннего края корпуса телефона.

Этот процесс разрушителен, поэтому действуйте осторожно и приготовьте запасную деталь.

Продолжайте отклеивать датчик рукоятки, пока он не перестанет прилипать к внутреннему каркасу.

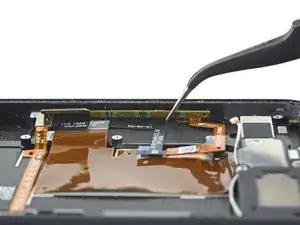

Полностью снимите датчик рукоятки, отклеив его от внутреннего края.

Ваш датчик рукоятки может выйти в нескольких частях, поэтому убедитесь, что ничего не осталось.

Удалите остатки клея перед установкой нового датчика рукоятки.
