Замена камеры глубины Motorola Edge (2022)

Полностью выключите телефон, прежде чем начать.

Нагрейте iOpener и приложите его к правому краю задней крышки на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к теплу.

Прикрепите присоску к задней части телефона как можно ближе к середине правого края.

Потяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между задней крышкой и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно нагрейте край и попробуйте снова.

Вставьте лопаточку для открытия в зазор.

Проведите лопаточкой вдоль правого края, чтобы разрезать клей.

Оставьте лопаточку в нижнем правом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к нижнему краю задней крышки на две минуты.

Поверните лопаточку вокруг нижнего правого угла, чтобы разрезать клей.

Проведите лопаточкой вдоль нижнего края, чтобы разрезать клей.

Оставьте лопаточку в нижнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к левому краю задней крышки на две минуты.

Поверните лопаточку вокруг нижнего левого угла, чтобы разрезать клей.

Проведите лопаточкой вдоль края, чтобы разрезать клей.

Оставьте лопаточку в верхнем левом краю, чтобы клей не слипся снова.

Приложите нагретый iOpener к верхнему краю задней крышки на две минуты.

Поверните лопаточку вокруг верхнего левого угла, чтобы разрезать клей.

Проведите лопаточкой вдоль верхнего края, чтобы разрезать клей.

Поднимите заднюю крышку с телефона и снимите её.

Если задняя крышка всё ещё приклеена к средней раме, проведите лопаточкой по краям телефона, пока крышка полностью не отделится.

Вставьте лопаточку между правым краем ободка камеры и крышкой материнской платы.

Проведите лопаточкой вперёд-назад вдоль края, чтобы разрезать клей.

Вставьте лопаточку между левым краем ободка камеры и крышкой материнской платы.

Проведите лопаточкой вперёд-назад вдоль края, чтобы разрезать клей.

Поднимите ободок камеры с телефона и снимите его.

При обратной сборке:

Это хорошая точка для проверки работоспособности телефона перед закрытием. Используйте это руководство, чтобы запустить аппаратный тест. Обязательно полностью выключите телефон перед продолжением работы.

Если вы заменяете датчик отпечатков или блок дисплея, используйте это руководство для калибровки датчика отпечатков.

Следуйте этому руководству для замены клея задней крышки и ободка камеры.

Вставьте острый конец лопаточки под ленту, которая соединяет катушку беспроводной зарядки со динамиком в нижнем левом углу телефона.

Медленно поднимайте лопаточку вверх, пока лента не отслоится от динамика.

Вставьте лопаточку под ленту, которая соединяет катушку беспроводной зарядки с крышкой дочерней платы в нижнем правом углу телефона.

Медленно поднимайте лопаточку вверх, пока лента не отслоится.

Используйте крестовую отвертку, чтобы выкрутить десять винтов 4 мм, удерживающих крышку материнской платы.

Клей фиксирует крышку материнской платы к самой плате.

Приложите нагретый iOpener к нижнему краю крышки материнской платы на две минуты.

Вставьте монтажный инструмент между крышкой материнской платы и средним каркасом.

Подденьте монтажным инструментом вверх, пока не сможете захватить крышку материнской платы пальцами.

При повторной сборке прижмите по периметру крышки материнской платы, чтобы защёлкнулись защёлки.

Медленно потяните крышку материнской платы вверх и от корпуса телефона и снимите её.

Сдвиньте графитовую пленку, покрывающую аккумулятор, в сторону пальцами.

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной коннектор аккумулятора.

Чтобы повторно подключить нажимные коннекторы, подобные этому, аккуратно совместите и нажмите с одной стороны, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте в центре. При неправильном совмещении контакты могут согнуться, что приведёт к необратимому повреждению.

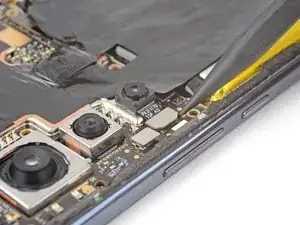

Используйте заострённый конец лопатки, чтобы поддеть и отключить нажимной коннектор модуля глубины.

Модуль глубины не приклеен к материнской плате. Будьте осторожны при отключении нажимного коннектора, так как камера может выскочить.

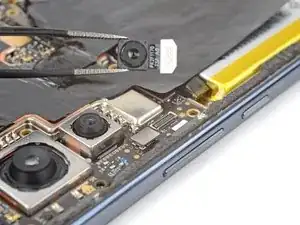

Снимите камеру.
