Замена материнской платы Google Pixel 4

Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено Google. Узнайте больше о наших руководствах по ремонту здесь.

Используйте это руководство, чтобы удалить или заменить материнскую плату в вашем Google Pixel 4.

Внимание: Google предупреждает, что разборка переднего лазерного модуля может привести к вредному воздействию невидимого инфракрасного лазерного излучения. Прочитайте их предупреждения о безопасности здесь.

Шаг 1

Вставьте инструмент для извлечения SIM-карты, биту или распрямлённую скрепку в маленькое отверстие на лотке SIM-карты на левом торце телефона.

Нажмите сильно, чтобы извлечь лоток.

Снимите лоток для SIM-карты.

Шаг 2

Приготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, термофен или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Шаг 3

Приложите присоску к нагретому краю задней панели, прижимая её, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску супер-клеем к повреждённой панели.

Шаг 4

Ровным, сильным усилием потяните вверх за присоску, чтобы создать щель между задней панелью и корпусом.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно разогрейте край и попробуйте снова.

Вставьте кончик лопатки для открывания в щель.

Шаг 5

Проведите лопаткой по нижнему краю в направлении левого угла, чтобы разрезать клей.

Не вынимая лопатки, сдвиньте её из нижнего левого угла в нижний правый, чтобы полностью разрезать клей по нижней стороне.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся снова.

Шаг 6

Приготовьте iOpener и приложите его к левому краю телефона на одну минуту.

Шаг 7

Вставьте вторую лопатку под заднюю панель прямо над портом зарядки.

Проведите лопатку к нижнему левому углу телефона.

Шаг 8

Проведите лопатку вокруг нижнего левого угла и по левой стороне телефона, чтобы разрезать клей.

Клей может быть очень вязким. Вводите и выводите лопатку, выполняя пилящие движения, чтобы облегчить разрезание.

Остановитесь у верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.

Шаг 9

Приготовьте iOpener и приложите его к правому краю телефона на одну минуту.

Шаг 10

Держая первые две лопатки на месте, вставьте третью лопатку в нижней части правой стороны.

Проведите лопатку вверх к верхней части телефона, разрезая клей правой стороны.

Остановитесь у верхнего правого угла и оставьте лопатку вставленной.

Шаг 11

Проведите третью лопатку вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.

Шаг 12

После того как вы разрезали клей по периметру телефона, аккуратно приподнимите правый край задней крышки, распахнув её как книгу.

Не пытайтесь снимать панель полностью, она всё ещё подключена к телефону.

Шаг 13

Продолжайте распахивать заднюю панель, пока не сможете уложить её на левый край телефона, стараясь не создавать напряжения на подключённом ленточном кабеле.

Во время сборки это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон перед продолжением работы.

Шаг 14

Удалите пять винтов T3 Torx, крепящих крышку разъёма аккумулятора:

Четыре винта 4,0 мм

Один винт 2,1 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё изначальное место.

Шаг 15

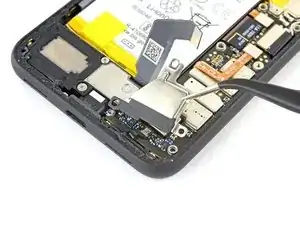

Используйте пинцет, чтобы снять крышку разъёма аккумулятора.

Шаг 16

При работе лопаткой рядом с аккумулятором будьте крайне осторожны, чтобы не проколоть аккумулятор.

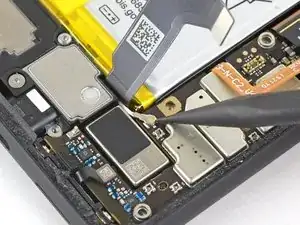

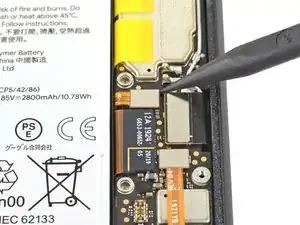

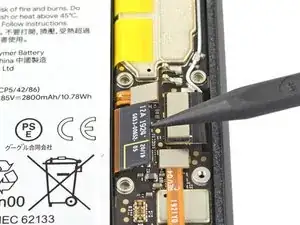

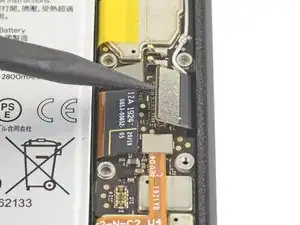

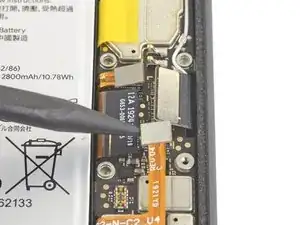

Используя заострённый конец лопатки, подденьте разъём аккумулятора вертикально вверх от платы, чтобы отключить аккумулятор.

Чтобы заново закрепить защёлкивающиеся разъёмы, как этот, аккуратно совместите и нажмите с одной стороны до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При неправильном совмещении контакты могут погнуться, что приведёт к необратимому повреждению.

Шаг 17

Используя плоский конец лопатки, аккуратно загните кабель аккумулятора, чтобы он случайно не соприкасался с другими компонентами во время дальнейшего ремонта.

Шаг 18

Используйте отвертку Torx T3, чтобы снять два винта 4 мм, фиксирующие крышку разъёма задней панели.

Шаг 19

Используйте пинцет, чтобы снять крышку разъёма задней панели.

Шаг 20

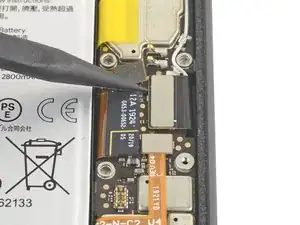

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.

Шаг 21

Снимите заднюю панель.

При сборке следуйте этому руководству для установки вырезанных по размеру клеевых уплотнений для вашего устройства.

Следуйте этому руководству, если вы используете карту с предварительно вырезанным клеем.

Шаг 22

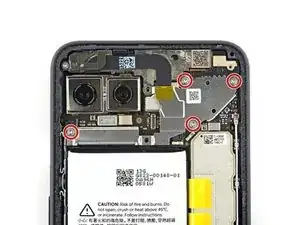

Используйте отвертку Torx T3, чтобы снять четыре винта 4 мм, фиксирующие крышку разъёма камеры.

Шаг 23

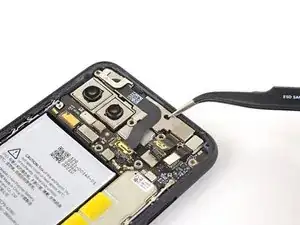

С помощью пинцета приподнимите крышку камеры и выдвиньте её из фиксирующего отверстия в верхнем правом углу телефона, чтобы снять.

Шаг 24

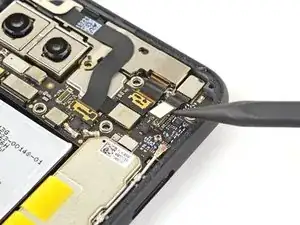

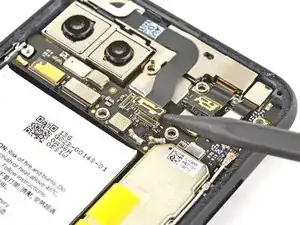

Используя заострённый конец лопатки, подденьте разъёмы камеры и датчиков вертикально вверх от платы.

Шаг 25

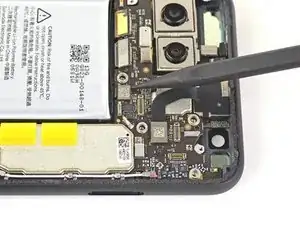

Отключите разъём лазерного модуля.

Шаг 26

Используйте отвертку Torx T3, чтобы снять два винта 2,4 мм, фиксирующие модуль передней камеры и датчиков.

Шаг 27

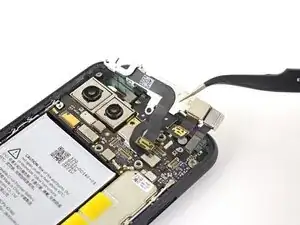

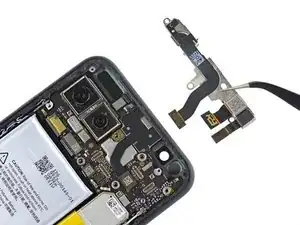

Используйте пинцет, чтобы снять модуль передней камеры и датчиков.

Шаг 28

Снимите два винта Torx T3, фиксирующих экран вибрационного мотора:

Один винт 4,2 мм

Один винт 4,4 мм с упором

Шаг 29

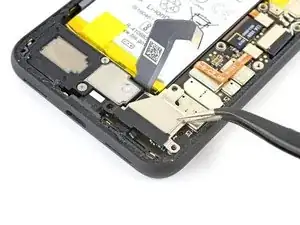

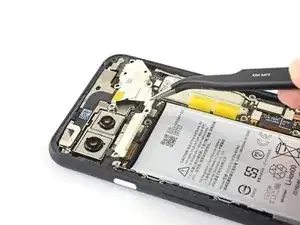

Используйте пинцет, чтобы снять экран вибрационного мотора.

Шаг 30

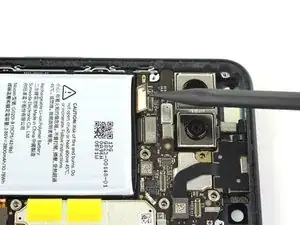

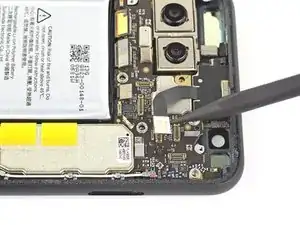

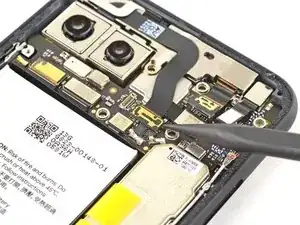

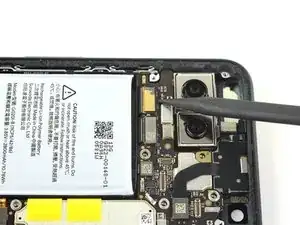

Используйте заострённый конец лопатки, чтобы отключить два разъёма задних камер от платы.

Шаг 31

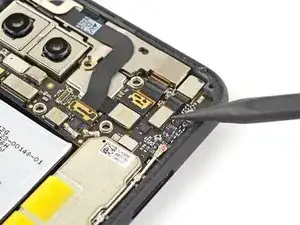

Отключите разъём боковых кнопок от платы.

Отключите разъём телефонного динамика от платы.

Шаг 32

Отключите разъём левого датчика захвата от платы.

Отключите разъём портa зарядки от платы.

Шаг 33

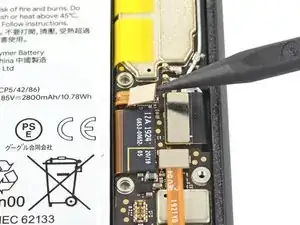

Отключите разъём дисплея от платы.

Отключите разъём правого датчика захвата от платы.

Шаг 34

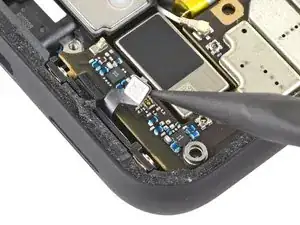

Захватите металлическую скобу пинцетом и тяните разъём вертикально вверх, чтобы снять его с платы

Вы также можете использовать лопатку и аккуратно поддеть, чтобы отщёлкнуть нижний антенный разъём от платы.

Шаг 35

Отключите разъём нижнего микрофона от платы.

Шаг 36

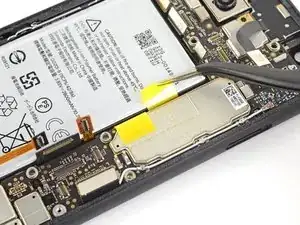

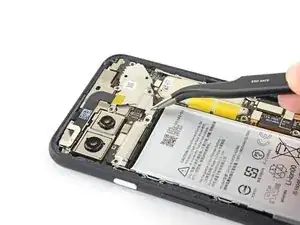

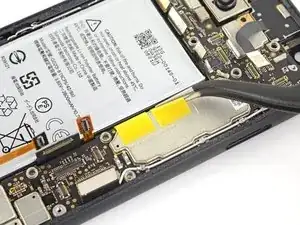

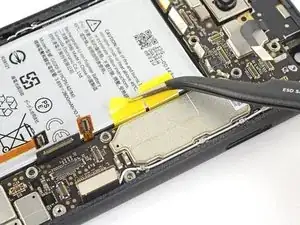

Осторожно оттяните назад — но не снимайте — две клейкие язычки аккумулятора, слабо приклеенные к плате.

Шаг 37

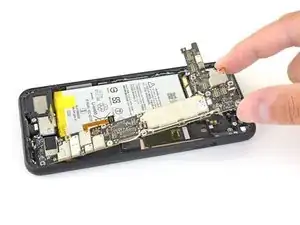

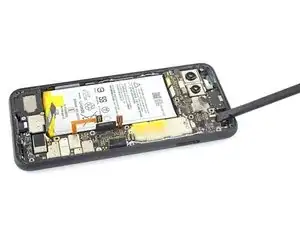

Используя лопатку, приподнимите верхний конец платы и выведите её из корпуса телефона.

Шаг 38

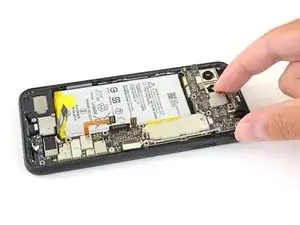

Аккуратно поднимите материнскую плату, следя за тем, чтобы не зацепить разъёмы шлейфов.

Разъёмы модуля задней камеры огибают материнскую плату, а сам модуль камеры не закреплён в корпусе, поэтому он может подняться вместе с материнской платой на этом этапе.

Полностью извлеките материнскую плату.

При извлечении материнской платы маленькая резиновая крышка нижнего микрофона может отвалиться. Не потеряйте её.

При обратной установке материнской платы проверьте, чтобы никакие разъёмы шлейфов не оказались зажатые снизу.

Заключение

Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные клеевые пленки с новой детали перед установкой.

Для сборки устройства выполните вышеописанные шаги в обратном порядке.

Отнесите электронные отходы в переработку, сертифицированную по стандартам R2 или e-Stewards.

Ремонт прошёл неудачно? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
