Замена левого датчика удержания (grip) Google Pixel 4

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в небольшое отверстие лотка SIM-карты на левой кромке телефона.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток SIM-карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, термофен или тёплую плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор чувствительны к нагреву.

Приложите присоску к нагретой кромке задней панели, нажимая на неё для создания вакуума как можно ближе к краю.

Если заднее стекло сильно треснуто, наклейте сверху слой прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой панели.

Потяните присоску вверх с сильной, ровной силой, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к кромке и попробуйте снова.

Вставьте наконечник монтажной лопатки (opening pick) в образовавшийся зазор.

Проведите монтажной лопаткой по нижней части в направлении к левому углу, чтобы разрезать клей.

Держа лопатку вставленной, проведите ею от нижнего левого угла к нижнему правому углу, чтобы полностью прорезать нижний клей.

Оставьте лопатку в нижнем правом углу, чтобы клей не слипся снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте вторую монтажную лопатку под заднюю панель прямо над разъёмом зарядки.

Проведите лопатку к нижнему левому углу телефона.

Проведите лопатку вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень вязким. Вводите и выводите лопатку, выполняя пилящие движения, чтобы облегчить резку.

Остановитесь, когда доберётесь до верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Держа первые две лопатки на месте, вставьте третью лопатку в нижней части правой стороны.

Проведите лопатку вверх к верхней части телефона, разрезая клей на правой стороне.

Остановитесь, когда доберётесь до верхнего правого угла, и оставьте лопатку вставленной.

Проведите третью лопатку вокруг верхнего правого угла и по верхней стороне телефона, прорезая последнюю полосу клея.

Когда вы прорежете клей по периметру телефона, осторожно поднимите правый край задней крышки, открывая её как книгу.

Не пытайтесь снимать панель полностью — она всё ещё соединена с телефоном.

Продолжайте открывать заднюю панель, пока не сможете положить её на левый край телефона, следя за тем, чтобы не допустить натяжения присоединённого шлейфа.

При сборке это удобный момент включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон перед продолжением работы.

Снимите пять винтов Torx T3, фиксирующих экранную пластину разъёма аккумулятора:

Четыре винта длиной 4,0 мм

Один винт длиной 2,1 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

С помощью пинцета снимите защитную крышку разъёма аккумулятора.

При использовании лопатки рядом с аккумулятором будьте очень осторожны, чтобы не пробить аккумулятор.

Используя заострённый край лопатки, приподнимите разъём аккумулятора прямо вверх от платы, чтобы отключить аккумулятор.

Чтобы снова подсоединить нажимные разъёмы вроде этого, аккуратно совместите и нажмите на одну сторону до щелчка, затем проделайте то же с другой стороной. Не нажимайте посередине. Если разъём смещён, контакты могут согнуться и получить необратимое повреждение.

Плоским концом лопатки аккуратно загните кабель аккумулятора, чтобы он случайно не коснулся контактов во время дальнейшего ремонта.

Отверткой Torx T3 выкрутите два винта длиной 4 мм, фиксирующие крышку разъёма задней панели.

С помощью пинцета снимите крышку разъёма задней панели.

Используя заострённый конец лопатки, приподнимите и отсоедините разъём задней панели.

Снимите заднюю панель.

При обратной сборке следуйте этому руководству для установки клейких лент, вырезанных по форме вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.

Потяните за жёлтую тяговую ленту клеевого слоя плавным усилием.

Если клей трудно тянуть, можно намотать его на лопатку и продолжить тянуть.

Продолжайте уверенно тянуть клеевую ленту, поддерживая постоянное усилие. Если вы используете лопатку, время от времени поворачивайте её, чтобы оголённый участок тяговой ленты был как можно короче.

Это может потребовать большого усилия.

Эти тяговые ленты часто рвутся пополам в процессе. Тяните как можно медленнее.

Если тяговые ленты не растягиваются, наполните пластиковую пипетку или шприц раствором изопропилового спирта высокой концентрации (>90%) и нанесите несколько капель под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

Повторите этот процесс для каждой из трёх тяговых лент, пока все они либо не будут извлечены, либо не порвутся пополам.

Если тяговые ленты аккумулятора порвались при снятии, вставьте открывающую лезвие у верхнего правого края аккумулятора и прорежьте клей под ним.

Даже если вы успешно извлекли все три тяговые ленты, использование открывающего лезвия для освобождения аккумулятора может быть полезно.

Не вставляйте открывающее лезвие на или ниже кабеля датчика захвата, так как лезвие может повредить шлейф порта зарядки, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это представляет потенциальную опасность. Замените его на новый.

Поднимите аккумулятор вверх и удалите его из телефона. Возможно, потребуется отодрать аккумулятор от остатков клеевых лент.

Если в телефоне остался раствор спирта, аккуратно протрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой аккумулятора.

Чтобы установить заменяющий аккумулятор:

Если вы используете клей с растягивающимся снятием, установите его на аккумулятор. В противном случае нанесите двустороннюю клейкую ленту или заранее вырезанные клейкие полоски в посадочное место аккумулятора, следя за тем, чтобы не закрыть шлейф порта зарядки. Снимите защитные плёнки, чтобы оголить клей.

Временно подключите разъём аккумулятора к разъёму на плате. Это поможет правильно позиционировать аккумулятор.

Уложите аккумулятор на место и плотно прижмите.

Отключите разъём аккумулятора от разъёма на плате и продолжите сборку.

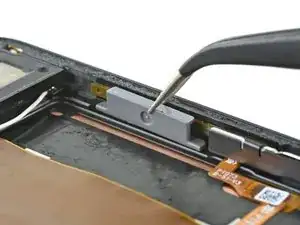

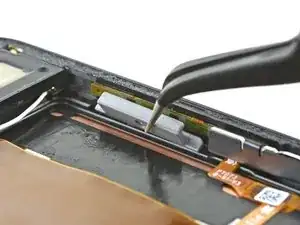

С помощью пинцета отогните серую пластиковую защиту датчика захвата от края рамки.

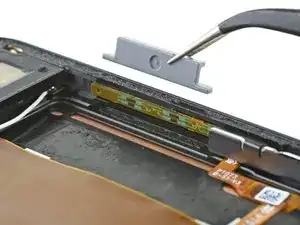

Потяните защиту прямо вверх, чтобы снять её с рамки телефона. Она зафиксирована лёгким клеем.

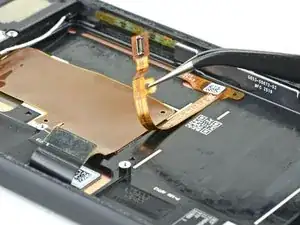

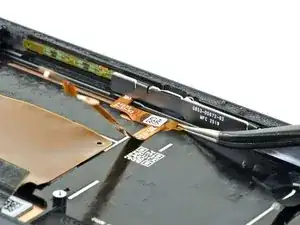

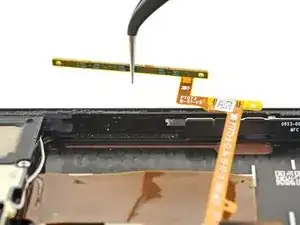

С помощью пинцета аккуратно отлейте шлейф датчика захвата от рамки телефона. Он закреплён лёгким клеем.

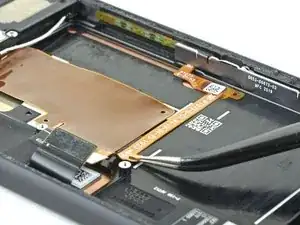

Продолжайте отдалять шлейф, пока он полностью не отклеится от задней стороны телефона.

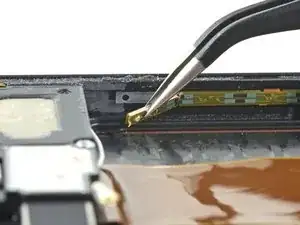

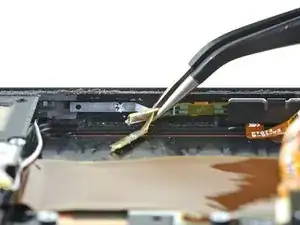

С помощью пинцета отлейте датчик захвата от внутреннего края рамки телефона.

Этот процесс разрушителен, поэтому действуйте осторожно и подготовьте запасную деталь.

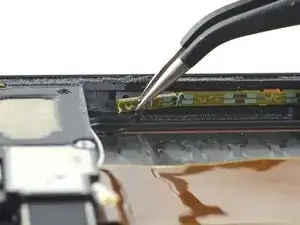

Продолжайте отлеплять датчик захвата, пока он полностью не отклеится от внутренней рамки.

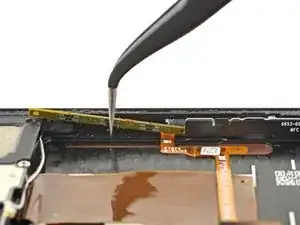

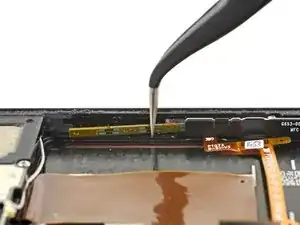

Отделив датчик захвата от внутреннего края, полностью извлеките его из-под узла боковой кнопки.

Датчик захвата может выходить несколькими фрагментами, поэтому убедитесь, что ничего не осталось внутри.

Удалите остатки клея перед установкой нового датчика захвата.
