Замена модуля зарядки Google Pixel 4

Вставьте инструмент для извлечения SIM-карты, биту или разогнутую скрепку в маленькое отверстие на лотке SIM-карты, расположенном на левом торце телефона.

Нажмите твёрдо, чтобы выдвинуть лоток.

Извлеките лоток с SIM-картой.

Подготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренний аккумулятор могут быть повреждены от перегрева.

Приложите присоску к нагретому краю задней панели, надавив на неё так, чтобы образовалось разрежение, максимально близко к краю.

Если заднее стекло сильно растрескалось, его можно покрыть прозрачной упаковочной плёнкой, чтобы присоска лучше прилипла. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничто не помогает, можно приклеить присоску к повреждённой панели суперклеем.

Потяните вверх за присоску сильным и равномерным усилием, чтобы образовался зазор между задней панелью и рамкой.

В зависимости от возраста телефона, сделать это может быть трудно. Если возникают проблемы, дополнительно нагрейте край и попробуйте снова.

Вставьте конец раздвижного инструмента в этот зазор.

Перемещайте раздвижной инструмент вдоль нижнего края в сторону левого угла, разрезая клей.

Когда инструмент останется вставленным, переместите его от нижнего левого угла к нижнему правому, полностью разрезав клей по нижней стороне.

Оставьте инструмент в нижнем правом углу, чтобы клей не склеился заново.

Подготовьте iOpener и приложите его к левому краю телефона на одну минуту.

Вставьте второй раздвижной инструмент под заднюю панель прямо над портом зарядки.

Переместите раздвижной инструмент к нижнему левому углу телефона.

Продвигайте раздвижной инструмент вокруг нижнего левого угла и вдоль левой стороны телефона, разрезая клей.

Клей может быть очень липким. Чтобы облегчить разрезание, двигайте инструмент туда и обратно, совершая пильные движения.

Остановитесь в верхнем левом углу возле камеры и оставьте инструмент вставленным.

Подготовьте iOpener и приложите его к правому краю телефона на одну минуту.

Когда два первых раздвижных инструмента уже находятся на своих местах, вставьте третий инструмент в нижнюю часть правой стороны.

Перемещайте раздвижной инструмент вверх по правой стороне телефона, разрезая клей.

Остановитесь в правом верхнем углу и оставьте инструмент вставленным.

Переместите третий раздвижной инструмент вокруг правого верхнего угла и вдоль верхней стороны телефона, разрезая последнюю полосу клея.

После того как клей по периметру телефона будет разрезан, аккуратно поднимите правый край задней крышки, открывая её как книгу.

Ещё не пытайтесь полностью отсоединить панель, поскольку она всё ещё прикреплена к телефону.

Продолжайте открывать заднюю панель, пока не сможете положить её на левый край телефона, стараясь не оказывать нагрузки на прикреплённый гибкий кабель.

При повторной сборке на этом этапе рекомендуется включить телефон и проверить все функции перед закрытием задней панели. Обязательно полностью выключите телефон перед продолжением работы.

Открутите пять винтов Torx T3, крепящих защитную пластину разъёма аккумулятора:

Четыре винта длиной 4,0 мм

Один винт длиной 2,1 мм

Во время всего ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.

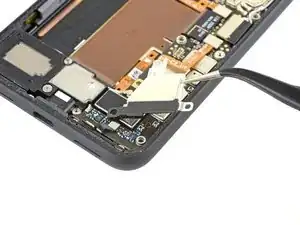

Используйте пинцет для снятия защитной пластины разъёма аккумулятора.

Когда Вы используете лопатку вблизи аккумулятора, будьте особенно осторожны, чтобы не проткнуть его.

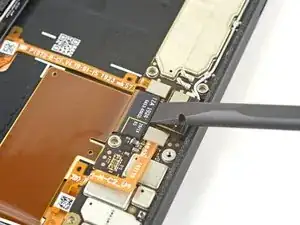

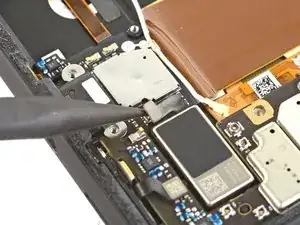

Воспользовавшись заострённым концом лопатки, отсоедините разъём аккумулятора, поддев его прямо вверх от материнской платы.

Чтобы снова подключить разъёмы-защёлки, подобные этому, аккуратно совместите разъём и нажмите сначала на одну сторону, пока он не зафиксируется, затем — на другую. Не надавливайте посередине. При несовпадении разъёмов контакты могут согнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно отогните кабель аккумулятора в сторону, чтобы он случайно не замкнул во время дальнейшего ремонта.

Воспользуйтесь отвёрткой Torx T3, чтобы выкрутить два винта длиной 4 мм, крепящих крышку разъёма задней панели.

Используйте пинцет, чтобы снять крышку разъёма задней панели.

Используя заострённый конец лопатки, подденьте и отсоедините разъём задней панели.

Снимите заднюю панель.

При сборке следуйте этому руководству, чтобы установить самоклеящиеся накладки, вырезанные под Ваше устройство.

Следуйте этому руководству, если используете готовые самоклеящиеся накладки.

Плавно потяните за жёлтый язычок клейкой ленты, прикладывая постоянное усилие.

Если тянуть становится тяжело, можно намотать ленту на лопатку и продолжить тянуть.

Продолжайте тянуть вверх за клейкую ленту, прилагая постоянное усилие. Если Вы используете лопатку, периодически вращайте её, чтобы длина натянутого участка язычка оставалась как можно меньше.

Может понадобиться приложить значительное усилие.

Эти язычки клейкой ленты очень склонны к разрыву. Тяните максимально медленно.

Если язычки клейкой ленты не тянутся, наполните пластиковую пипетку или шприц изопропиловым спиртом высокой концентрации (>90%) и нанесите несколько капель под левый край аккумулятора. Подождите минуту, чтобы спирт ослабил клей.

Продолжайте этот процесс для каждого из трёх язычков, пока все они не будут удалены или не порвутся пополам.

Если язычки клейкой ленты разорвались при удалении, вставьте разделительный инструмент в верхний правый край аккумулятора и разрежьте клей под ним.

Даже если Вам удалось успешно удалить все три язычка клейкой ленты, использование разделительного инструмента для отсоединения аккумулятора может быть полезным.

Не вставляйте разделительный инструмент на кабель датчика захвата или под него, так как он может повредить гибкий кабель разъёма зарядки, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён, поскольку это потенциальная угроза безопасности. Замените его на новый.

Поднимите аккумулятор и извлеките его из телефона. Возможно, потребуется отклеить аккумулятор от оставшихся клейких язычков.

Если внутри телефона остался спиртовой раствор, тщательно удалите его безворсовой салфеткой или дайте просохнуть перед установкой аккумулятора.

Чтобы установить новый аккумулятор:

Если используете съёмный клей, нанесите его на аккумулятор. В противном случае наклейте двусторонний скотч или готовые клейкие полоски в батарейный отсек телефона, следя за тем, чтобы не закрыть гибкий кабель разъёма зарядки. Снимите подложки с клея, чтобы оголить его поверхность.

Временно подключите разъём аккумулятора к разъёму на материнской плате. Это обеспечит правильное позиционирование аккумулятора.

Установите аккумулятор на место и плотно прижмите.

Отключите разъём аккумулятора от разъёма на материнской плате и продолжите сборку.

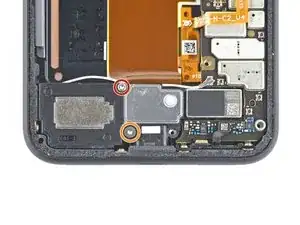

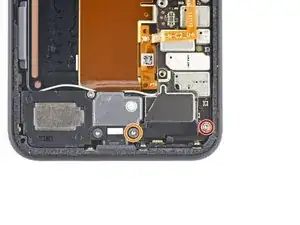

Выкрутите два винта Torx T3, крепящих крышку вибромотора:

Один винт длиной 4,2 мм

Один винт длиной 4,4 мм с фланцем

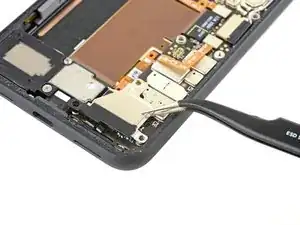

Используйте пинцет, чтобы снять экран вибромотора.

Выкрутите два винта Torx T3, крепящих динамик:

Один винт длиной 4,2 мм

Один винт длиной 4,4 мм с фланцем

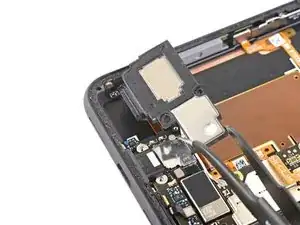

Используя пинцет, сдвиньте динамик вверх к верхней части телефона, чтобы освободить его из фиксатора.

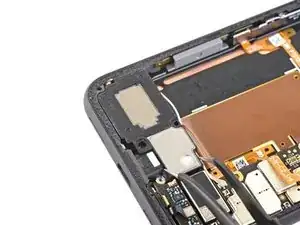

Снимите динамик.

Перед установкой нового динамика проверьте уплотнительную прокладку:

Если она в хорошем состоянии, можно использовать её повторно. Убедитесь, что прокладка не перекрывает выходное отверстие.

Если прокладка смещена, удалите её и замените клейкой лентой или скотчем Tesa.

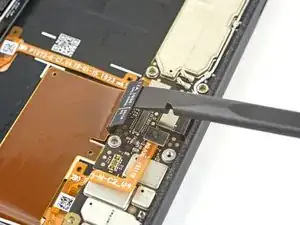

Используя плоский конец лопатки, отключите разъём кабеля зарядки, поддев его прямо вверх от материнской платы.

Используйте пинцет, чтобы отключить разъём антенны нажатием от блока зарядки, потянув его прямо вверх от материнской платы.

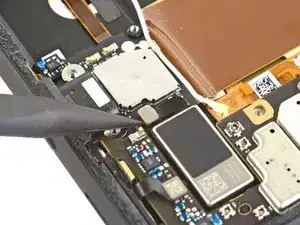

Отключите разъём вибромотора от блока зарядки.

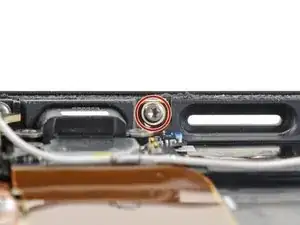

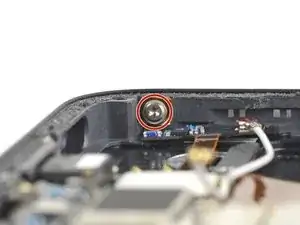

Используйте биту T3, чтобы удалить два винта длиной 2,1 мм, крепящих блок зарядки к раме — один с левой стороны и один с нижней стороны.

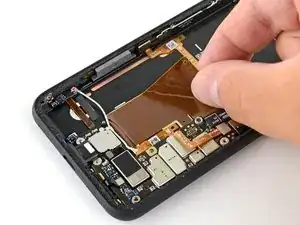

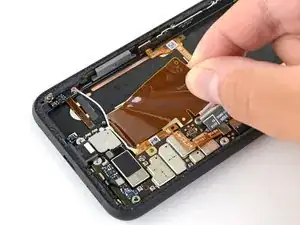

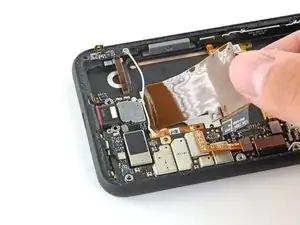

Отклейте ленточный кабель, прикреплённый к раме телефона. Он зафиксирован небольшим количеством клея.

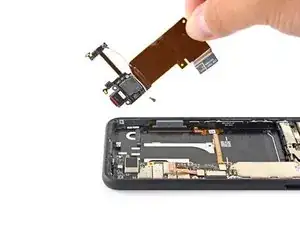

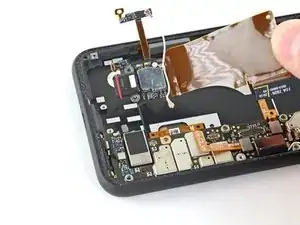

Удалите блок зарядки.

Если в комплекте с новым блоком зарядки нет белого антенного кабеля, его необходимо перенести с оригинальной детали.
