Замена сборки вспышки Google Pixel 4

Это руководство по ремонту подготовлено сотрудниками iFixit и не одобрено компанией Google. Узнать больше о наших руководствах по ремонту можно здесь.

Используйте это руководство, чтобы снять или заменить сборку вспышки в вашем Google Pixel 4.

Сборка вспышки содержит модуль светодиодной вспышки, спектральный и мерцающий датчики, а также микрофон задней панели.

Секция микрофона закрыта от рамы уплотнительной клеевой прокладкой. Если вы удалите модуль вспышки, Pixel больше не будет сохранять водостойкость.

Внимание: Модуль вспышки закреплён на задней панели под слоем изолирующей/теплоотводящей графитовой клеевой ленты, которую необходимо будет разрушить при снятии и затем заменить.

Внимание: Google предупреждает, что разборка переднего лазерного блока может привести к опасному воздействию невидимого инфракрасного излучения лазера. Ознакомьтесь с их предупреждениями по технике безопасности здесь.

Шаг 1

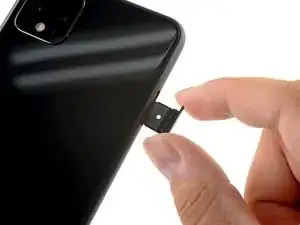

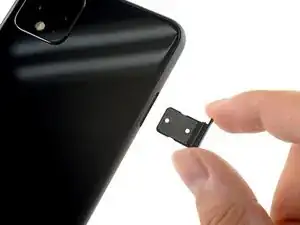

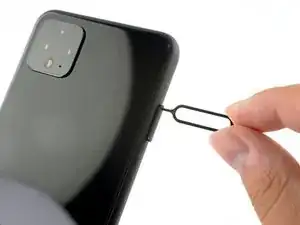

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие лотка SIM-карты на левой кромке телефона.

Нажмите с усилием, чтобы извлечь лоток.

Снимите лоток SIM-карты.

Шаг 2

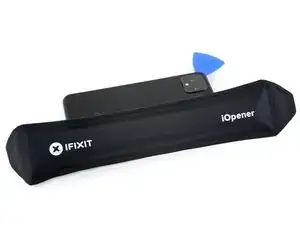

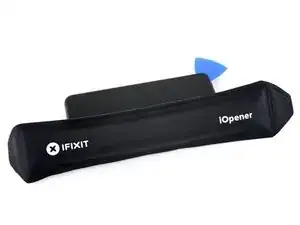

Подготовьте iOpener и приложите его к нижней кромке задней панели в течение одной минуты.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к теплу.

Шаг 3

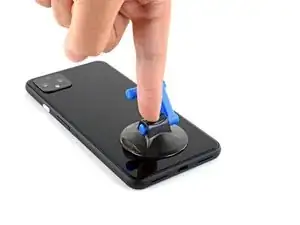

Приложите присоску к нагретой кромке задней панели, надавив на неё, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске прикрепиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитой панели.

Шаг 4

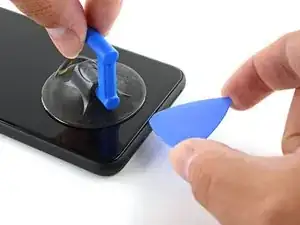

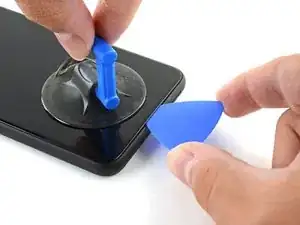

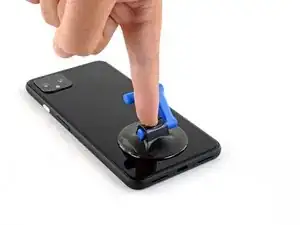

Потяните присоску вверх с сильной, равномерной силой, чтобы образовать зазор между задней панелью и рамой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, дополнительно прогрейте кромку и попробуйте снова.

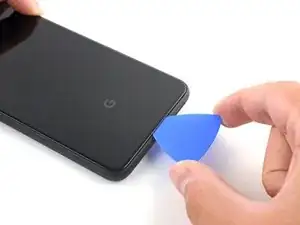

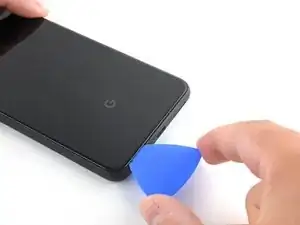

Вставьте острый край медиатора для вскрытия в зазор.

Шаг 5

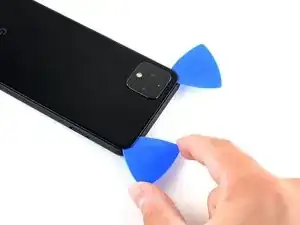

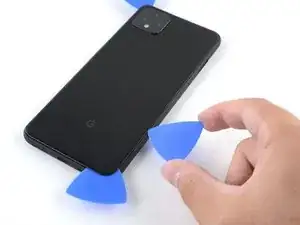

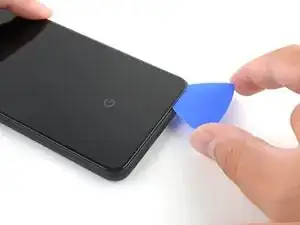

Проведите медиатором по нижней стороне к левому углу, чтобы разрезать клей.

Оставив медиатор вставленным, проведите им от нижнего левого угла к нижнему правому, чтобы полностью разрезать клей по нижней стороне.

Оставьте медиатор в нижнем правом углу, чтобы клей не склеился заново.

Шаг 6

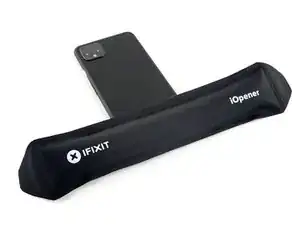

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Шаг 7

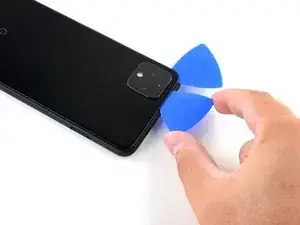

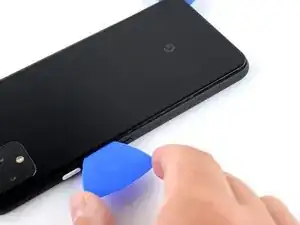

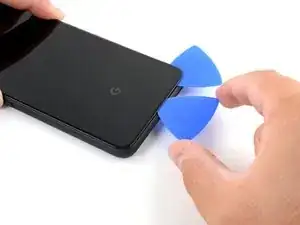

Вставьте второй медиатор под заднюю панель непосредственно над портом зарядки.

Проведите медиатор к нижнему левому углу телефона.

Шаг 8

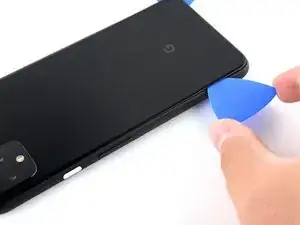

Проведите медиатором вокруг нижнего левого угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень липким. Впихивайте медиатор внутрь и наружу пилящими движениями, чтобы облегчить разрезание.

Остановитесь, когда дойдёте до верхнего левого угла, рядом с камерой, и оставьте медиатор вставленным.

Шаг 9

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Шаг 10

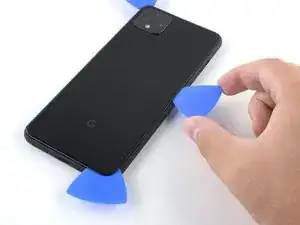

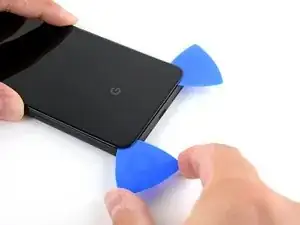

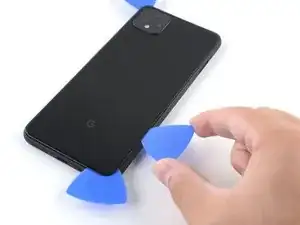

С первыми двумя медиаторами всё ещё на месте вставьте третий медиатор в нижней части правой стороны.

Проведите медиатор вверх к верхней части телефона, разрезая клей по правой стороне.

Остановитесь, когда дойдёте до верхнего правого угла, и оставьте медиатор вставленным.

Шаг 11

Проведите третий медиатор вокруг верхнего правого угла и по верхней стороне телефона, разрезая последнюю полосу клея.

Шаг 12

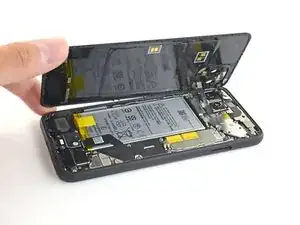

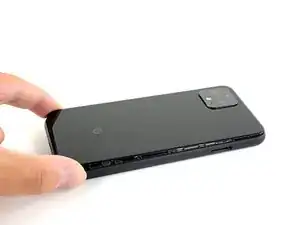

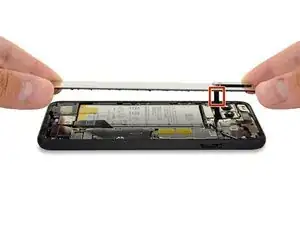

Когда вы полностью разрежете клей по периметру телефона, аккуратно приподнимите правую кромку задней крышки, открывая её как книгу.

Не пытайтесь снимать панель полностью — она всё ещё подключена к телефону.

Шаг 13

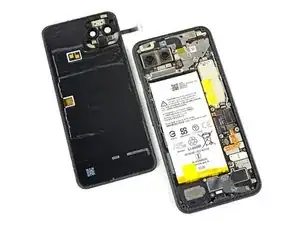

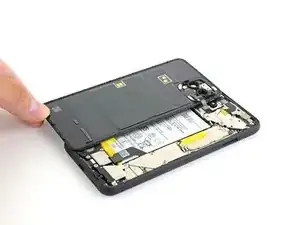

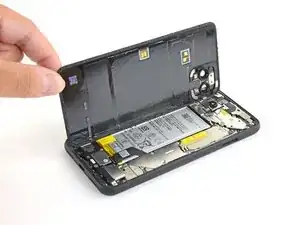

Продолжайте открывать заднюю панель, пока не сможете положить её на левую кромку телефона, следя за тем, чтобы не создавать напряжения на прикреплённом шлейфе.

При сборке это хорошее место, чтобы включить телефон и проверить все функции до повторного запечатывания задней панели. Перед продолжением работы обязательно полностью выключите телефон.

Шаг 14

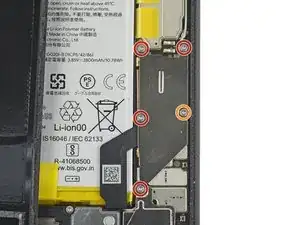

Снимите пять винтов Torx T3, фиксирующих экранную защиту разъёма батареи:

Четыре винта по 4,0 мм

Один винт 2,1 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается на своё место.

Шаг 15

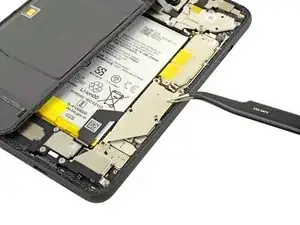

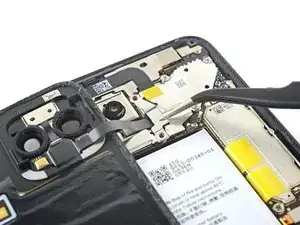

Используйте пинцет, чтобы снять экран защитного кожуха разъёма батареи.

Шаг 16

При использовании лопатки рядом с аккумулятором будьте очень осторожны, чтобы не проколоть батарею.

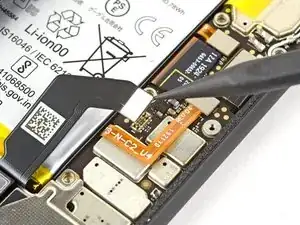

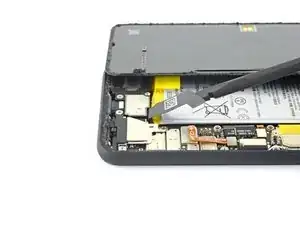

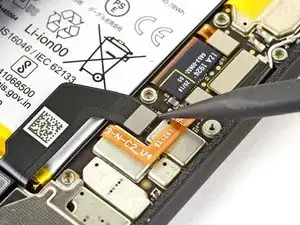

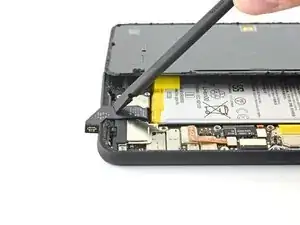

Используя заострённый конец лопатки, подденьте разъём батареи прямо вверх от платы, чтобы отключить аккумулятор.

Для повторного прикрепления таких зажимных разъёмов аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Шаг 17

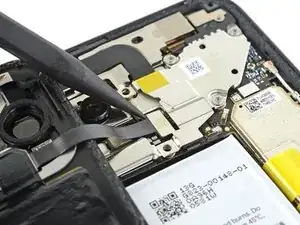

Используя плоский конец лопатки, аккуратно отогните кабель батареи так, чтобы он случайно не соприкасался во время остальной разборки.

Шаг 18

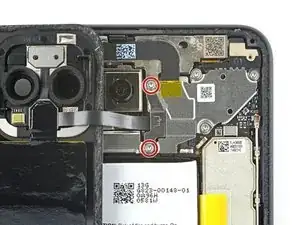

Используйте отвертку Torx T3, чтобы отвинтить два винта 4 мм, крепящие крышку разъёма задней панели.

Шаг 19

Используйте пинцет, чтобы снять крышку разъёма задней панели.

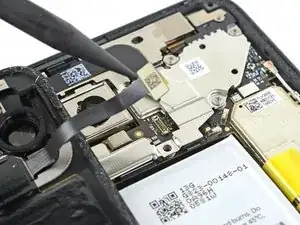

Шаг 20

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.

Шаг 21

Снимите заднюю панель.

При сборке следуйте этому руководству по установке самоклеящихся полосок, вырезанных по размеру для вашего устройства.

Следуйте этому руководству, если вы используете предварительно вырезанную клеевую карту.

Шаг 22

Модуль светодиодной вспышки прикреплён к задней панели под графитовым клеевым слоем, который необходимо удалить.

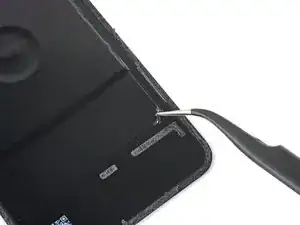

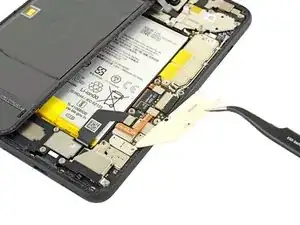

Возьмите кусок клея за один из нижних углов пинцетом и приподнимите его, чтобы хватить пальцами.

Шаг 23

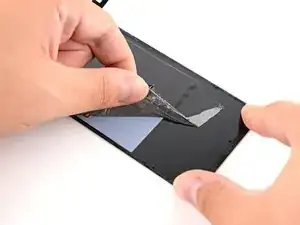

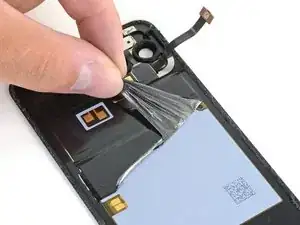

Оторвите графитовый клеевой слой, чтобы открыть катушку беспроводной зарядки, контакты NFC и модуль вспышки.

Полностью удалите графитовый клеевой слой.

Шаг 24

Все секции модуля вспышки приклеены к задней панели с небольшой адгезией.

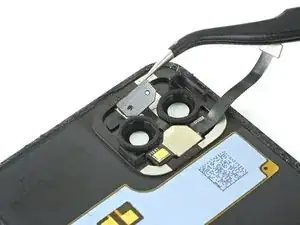

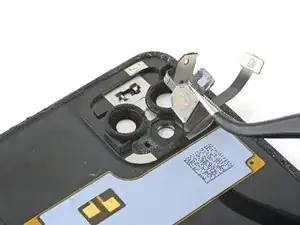

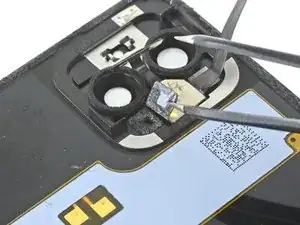

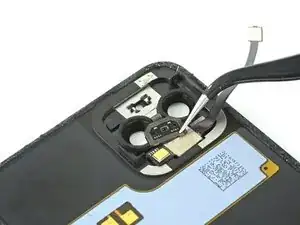

Используйте пинцет, чтобы аккуратно поддеть и отогнуть часть модуля, содержащую спектральный и мерцающий датчики.

Шаг 25

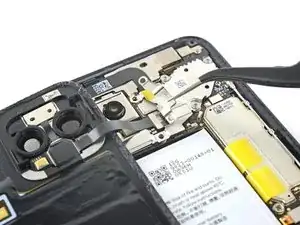

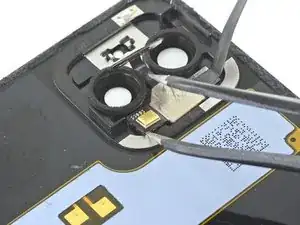

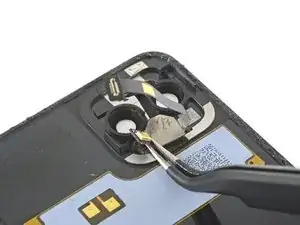

Используйте пинцет или заострённый конец лопатки, чтобы поддеть и приподнять микрофон на задней панели.

Перед установкой нового модуля вспышки проверьте клеевую прокладку микрофона:

Если она в хорошем состоянии, вы можете повторно использовать прокладку. Убедитесь, что прокладка не закрывает отверстие.

Если прокладка смещена, снимите её и замените клейку ленту предварительно вырезанной полоской или лентой Tesa.

Шаг 26

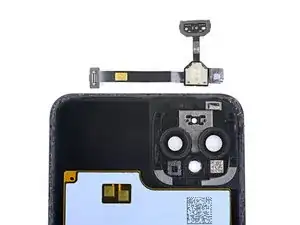

Выньте корпус светодиодной вспышки из его гнезда в задней панели.

Удалите модуль вспышки.

Заключение

Сравните вашу новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять клеевые защитные слои с новой детали перед установкой.

Для сборки устройства выполните вышеописанные шаги в обратном порядке.

Утилизируйте электронные отходы через сертифицированного переработчика R2 или e-Stewards.

Ремонт прошёл не так, как планировалось? Попробуйте базовую диагностику или спросите помощи у нашего сообщества Answers.
