Замена нижнего микрофона Google Pixel 4
Это руководство по ремонту составлено сотрудниками iFixit и не имеет одобрения Google. Узнайте больше о наших руководствах по ремонту здесь.
Используйте это руководство, чтобы снять или заменить микрофон на нижней стороне вашего Google Pixel 4.
Микрофон приклеен к корпусу уплотнительной прокладкой. Если вы снимете микрофон, Pixel больше не будет сохранять водонепроницаемость.
Предупреждение: Google предупреждает, что разборка переднего лазерного модуля может привести к опасному воздействию невидимого инфракрасного лазерного излучения. Прочтите их предупреждения по технике безопасности здесь.
Шаг 1


Вставьте инструмент для извлечения SIM-карты, биту или выровненный скрепку в маленькое отверстие лотка для SIM-карты на левом краю телефона.
Нажмите сильно, чтобы извлечь лоток.
Снимите лоток для SIM-карты.
Шаг 2

Подготовьте iOpener и приложите его к нижнему краю задней панели на одну минуту.
Можно также использовать фен, тепловой пистолет или нагревательную плиту, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея подвержены повреждению от тепла.
Шаг 3

Прижмите присоску к разогретому краю задней панели, нажимая на неё, чтобы создать вакуум, как можно ближе к краю.
Если заднее стекло сильно треснуто, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску супер-клеем к разбитой панели.
Шаг 4

Потяните присоску вверх с сильной, равномерной силой, чтобы создать зазор между задней панелью и рамкой.
В зависимости от возраста телефона это может быть сложно. Если возникают трудности, приложите дополнительное тепло к краю и попробуйте снова.
Вставьте кончик монтажной лопатки в зазор.
Шаг 5


Проведите монтажной лопаткой по нижней стороне в направлении к левому углу, чтобы рассечь клей.
Оставив лопатку вставленной, проведите ею от нижнего левого угла к нижнему правому углу, чтобы полностью перерезать клей на нижней стороне.
Оставьте лопатку вставленной в нижнем правом углу, чтобы клей не приклеился снова.
Шаг 6

Подготовьте iOpener и приложите его к левому краю телефона на одну минуту.
Шаг 7

Вставьте вторую монтажную лопатку под заднюю панель непосредственно над портом зарядки.
Проведите лопатку к нижнему левому углу телефона.
Шаг 8

Проведите лопатку вокруг нижнего левого угла и вдоль левого бока телефона, чтобы рассечь клей.
Клей может быть очень вязким. Вставляйте и вынимайте лопатку в пилящем движении, чтобы облегчить рассечение.
Остановитесь, когда дойдёте до верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.
Шаг 9

Подготовьте iOpener и приложите его к правому краю телефона на одну минуту.
Шаг 10


Держите первые две лопатки на месте и вставьте третью лопатку в нижней части правой стороны.
Проведите лопатку вверх к верхней части телефона, рассекaя клей на правой стороне.
Остановитесь, когда достигнете верхнего правого угла, и оставьте лопатку вставленной.
Шаг 11

Проведите третью монтажную лопатку вокруг верхнего правого угла и вдоль верхнего края телефона, рассекaя последний участок клея.
Шаг 12


Когда вы прорежете клей по периметру телефона, аккуратно приподнимите правый край задней крышки, открывая её как книгу.
Не пытайтесь снимать панель полностью — она всё ещё подключена к телефону.
Шаг 13

Продолжайте открывать заднюю панель, пока не сможете уронить её на левый край телефона, осторожно не нагружая присоединённый шлейф.
При обратной сборке это хорошее место, чтобы включить телефон и проверить все функции до повторного запечатывания задней панели. Обязательно полностью выключите телефон перед продолжением работы.
Шаг 14

Снимите пять винтов T3 Torx, удерживающих экран защитного щитка разъёма батареи:
Четыре винта по 4.0 мм
Один винт 2.1 мм
В ходе ремонта отслеживайте каждый винт и убедитесь, что он возвращается точно на своё место.
Шаг 15

Используйте пинцет, чтобы снять защитный щиток разъёма батареи.
Шаг 16

При использовании лопатки рядом с аккумулятором будьте крайне осторожны, чтобы не проколоть аккумулятор.
Используя заострённый конец лопатки, приподнимите разъём аккумулятора вертикально от материнской платы, чтобы отключить аккумулятор.
Для повторного присоединения нажимных разъёмов, подобных этому, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. При смещении разъёма контакты могут погнуться и получить необратимое повреждение.
Шаг 17

Используя плоский конец лопатки, аккуратно отогните кабель аккумулятора так, чтобы он случайно не соприкасался во время дальнейшего ремонта.
Шаг 18

Используйте отвертку Torx T3, чтобы выкрутить два винта 4 мм, фиксирующие крышку разъёма задней панели.
Шаг 19

С помощью пинцета снимите крышку разъёма задней панели.
Шаг 20

Используя заострённый конец лопатки, приподнимите и отключите разъём задней панели.
Шаг 21

Снимите заднюю панель.
При сборке воспользуйтесь этим руководством для установки клеевых прокладок, вырезанных под ваше устройство.
Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.
Шаг 22

Используйте отвертку Torx T3, чтобы выкрутить четыре винта 4 мм, фиксирующие крышку разъёма камеры.
Шаг 23


Используя пинцет, наклоните крышку камеры вверх и сдвиньте её из удерживающего паза в верхнем правом углу телефона, чтобы снять.
Шаг 24


Используя заострённый конец лопатки, приподнимите разъёмы камеры и датчиков вертикально от материнской платы.
Шаг 25

Отключите разъём лазерного модуля.
Шаг 26

Используйте отвертку Torx T3, чтобы выкрутить два винта 2.4 мм, фиксирующие блок фронтальной камеры и датчиков.
Шаг 27


С помощью пинцета снимите блок фронтальной камеры и датчиков.
Шаг 28

Снимите два винта Torx T3, фиксирующие экран вибрационного двигателя:
Один винт 4.2 мм
Один втулочный винт 4.4 мм
Шаг 29

С помощью пинцета снимите экран вибрационного двигателя.
Шаг 30


Используйте заострённый конец лопатки, чтобы отключить два разъёма тыловых камер от материнской платы.
Шаг 31


Отключите разъём боковых кнопок от материнской платы.
Отключите разъём слухового динамика от материнской платы.
Шаг 32


Отключите разъём левого сенсора удерживания от материнской платы.
Отключите разъём порта зарядки от материнской платы.
Шаг 33


Отключите разъём дисплея от материнской платы.
Отключите разъём правого сенсора удерживания от материнской платы.
Шаг 34

С помощью пинцета захватите металлическую скобу и потяните разъём вертикально вверх, чтобы снять его с материнской платы
Вы также можете использовать лопатку и осторожно поддеть, чтобы отщелкнуть нижний антенный разъём от материнской платы.
Шаг 35

Отключите разъём нижнего микрофона от материнской платы.
Шаг 36


Аккуратно отогните — но не снимайте — две клеевые вкладки аккумулятора, слабо приклеенные к материнской плате.
Шаг 37

Используя лопатку, приподнимите верхний край материнской платы вверх и выведите его из рамы телефона.
Шаг 38


Аккуратно поднимите материнскую плату, следя за тем, чтобы не зацепить разъёмы ленточных кабелей.
Разъёмы модуля задней камеры огибают материнскую плату, а сам модуль камеры не закреплён в корпусе телефона, поэтому он может выйти вместе с материнской платой на этом шаге.
Полностью извлеките материнскую плату.
При извлечении материнской платы маленькая резиновая крышка нижнего микрофона может отскочить. Не потеряйте её.
При повторной установке материнской платы убедитесь, что никакие разъёмы ленточных кабелей не зажаты снизу.
Шаг 39

Используйте пинцет, чтобы снять маленькую резиновую крышку микрофона.
Шаг 40

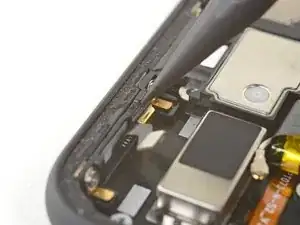

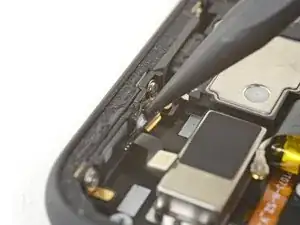

Используйте заострённый конец лопатки, чтобы отслоить микрофон от нижнего края рамки телефона. Он закреплён лёгким клеем.
Шаг 41

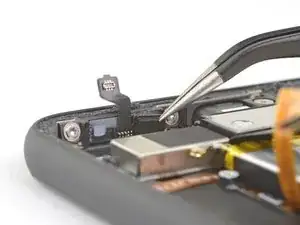

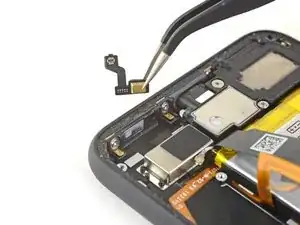

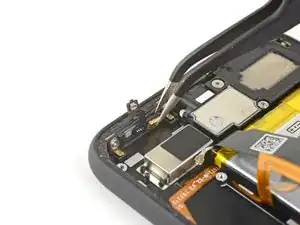

Используйте пинцет, чтобы извлечь микрофон.
Перед установкой сменного микрофона проверьте клеевую прокладку:
Если она в хорошем состоянии, вы можете использовать её повторно. Убедитесь, что прокладка не закрывает отверстие.
Если прокладка сместилась, удалите её и замените клей заранее вырезанной полоской или лентой Tesa.
Заключение
Сравните новую запасную деталь с оригинальной — возможно, потребуется перенести оставшиеся компоненты или снять защитные слои с клеевой части новой детали перед установкой.
Для сборки устройства следуйте вышеописанным шагам в обратном порядке.
Отнесите электронные отходы к сертифицированному переработчику R2 или e-Stewards.
Ремонт пошёл не по плану? Попробуйте базовую диагностику или обратитесь за помощью к сообществу Answers.
