Замена громкоговорителя Google Pixel 4

Вставьте инструмент для извлечения SIM‑карты, бита или расправленную канцелярскую скрепку в маленькое отверстие на лотке для SIM‑карты на левой кромке телефона.

Нажмите уверенно, чтобы извлечь лоток.

Снимите лоток для SIM‑карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прикрепите присоску к разогретой кромке задней панели, нажимая на неё, чтобы создать вакуум, как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачного упаковочного скотча поможет присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно приклеить суперклеем к разбитой панели.

Подтяните присоску сильной, равномерной тягой, чтобы создать щель между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к кромке и попробуйте снова.

Вставьте острый конец монтажной лопатки в образовавшуюся щель.

Проведите монтажной лопаткой по дну влево, чтобы разрезать клей.

Держа лопатку вставленной, проведите её от левого нижнего угла к правому нижнему углу, чтобы полностью разрезать клей на нижней стороне.

Оставьте лопатку во вставленной позиции в правом нижнем углу, чтобы клей не склеился снова.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте вторую монтажную лопатку под заднюю панель прямо над портом зарядки.

Проведите лопатку к левому нижнему углу телефона.

Проведите лопатку вокруг левого нижнего угла и вдоль левой стороны телефона, чтобы разрезать клей.

Клей может быть очень липким. Вводите и выводите лопатку движением пилы, чтобы легче разрезать.

Остановитесь, дойдя до верхнего левого угла, рядом с камерой, и оставьте лопатку вставленной.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Держа первые две лопатки на месте, вставьте третью лопатку в нижней части правой стороны.

Проведите лопатку вверх к верхней части телефона, разрезая клей на правой стороне.

Остановитесь у верхнего правого угла и оставьте лопатку вставленной.

Проведите третью монтажную лопатку вокруг верхнего правого угла и по верхней стороне телефона, разрезая последний участок клея.

Когда вы разрежете клей по периметру телефона, осторожно поднимите правый край задней крышки, открывая её как книгу.

Не снимайте панель полностью — она всё ещё подключена к телефону.

Продолжайте открывать заднюю панель до тех пор, пока не сможете положить её на левую кромку телефона, следя за тем, чтобы не повредить подключенный шлейф.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед повторным запечатыванием задней панели. Обязательно полностью выключите телефон перед продолжением работ.

Удалите пять винтов Torx T3, фиксирующих экранный щит разъёма батареи:

Четыре винта по 4,0 мм

Один винт 2,1 мм

В ходе ремонта отслеживайте каждый винт и возвращайте его на то же место, откуда он был снят.

С помощью пинцета снимите экранный щит разъёма батареи.

Когда вы используете лопатку рядом с аккумулятором, будьте очень осторожны, чтобы не проколоть аккумулятор.

Используя заострённый конец лопатки, аккуратно отожмите разъём аккумулятора вертикально вверх от материнской платы, чтобы отключить аккумулятор.

Чтобы заново подсоединить нажимные разъёмы такие, как этот, аккуратно совместите одну сторону и надавите вниз, пока не щёлкнет, затем повторите с другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Используя плоский конец лопатки, аккуратно загните кабель аккумулятора, чтобы он случайно не соприкасался с другими компонентами во время дальнейшего ремонта.

Используйте отвёртку Torx T3, чтобы вынуть два винта 4 мм, фиксирующих крышку разъёма задней панели.

С помощью пинцета снимите крышку разъёма задней панели.

Используя заострённый конец лопатки, подденьте и отключите разъём задней панели.

Снимите заднюю панель.

При сборке обратно следуйте этому руководству, чтобы установить клей по индивидуальной разметке для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую рамку.

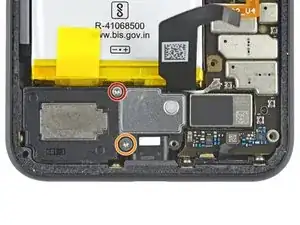

Удалите два винта Torx T3, фиксирующие динамик:

Один винт 4,2 мм

Один винт с уступом 4,4 мм

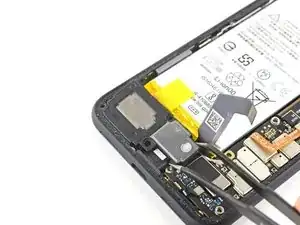

Используйте заострённый конец лопатки, чтобы сдвинуть динамик в сторону аккумулятора, создавая небольшой зазор между динамиком и рамкой телефона.

Динамик удерживается небольшим крепёжным зажимом, скрытым под левой кромкой рамки.

С помощью пинцета извлеките динамик, поворачивая его вверх и выводя из корпуса телефона.

Если динамик не поддаётся при повороте вверх, попробуйте сдвинуть его ближе к аккумулятору.

Перед установкой нового динамика проверьте клеевую прокладку:

Если она в хорошем состоянии, её можно использовать повторно. Убедитесь, что прокладка не закрывает выходное отверстие.

Если прокладка смещена, снимите её и замените клей заранее вырезанной полоской или лентой Tesa.
