Замена экрана Google Pixel 4

Вставьте инструмент для извлечения SIM-карты, биту или выпрямлённую скрепку в маленькое отверстие на лотке SIM-карты на левой кромке телефона.

Нажмите сильно, чтобы извлечь лоток.

Снимите лоток SIM-карты.

Подготовьте iOpener и приложите его к нижней кромке задней панели на одну минуту.

Можно также использовать фен, тепловой пистолет или нагревательную пластину, но будьте осторожны, чтобы не перегреть телефон — дисплей и внутренняя батарея чувствительны к нагреву.

Прижмите присоску к нагретой кромке задней панели, надавив на неё для создания вакуума как можно ближе к краю.

Если заднее стекло сильно треснуло, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, присоску можно закрепить секундным клеем к разбитой панели.

Поднимите присоску сильной, равномерной тянущей силой, чтобы создать зазор между задней панелью и рамкой.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к кромке и попробуйте снова.

Вставьте наконечник плоского инструмента в образовавшийся зазор.

Проведите плоским инструментом вдоль нижней части к телефону в направлении к левому углу, чтобы разрезать клей.

Не вынимая инструмент, проведите им от нижнего левого угла к нижнему правому углу, чтобы полностью разрезать клей по нижней стороне.

Оставьте инструмент внизу в правом углу, чтобы не дать клею снова сцепиться.

Подготовьте iOpener и приложите его к левой кромке телефона на одну минуту.

Вставьте второй плоский инструмент под заднюю панель непосредственно над портом зарядки.

Проведите инструмент к нижнему левому углу телефона.

Проведите инструмент вокруг нижнего левого угла и по левой стороне телефона, чтобы разрезать клей.

Клей может быть очень тягучим. Проводите инструментом вперёд-назад пилящей движением, чтобы облегчить разрезание.

Остановитесь, когда достигнете верхнего левого угла, рядом с камерой, и оставьте инструмент вставленным.

Подготовьте iOpener и приложите его к правой кромке телефона на одну минуту.

Держа первые два плоских инструмента на месте, вставьте третий инструмент в нижней части правой стороны.

Проведите инструмент вверх в направлении верха телефона, разрезая клей по правой стороне.

Остановитесь, когда достигнете верхнего правого угла, и оставьте инструмент вставленным.

Проведите третий плоский инструмент вокруг верхнего правого угла и через верхнюю сторону телефона, разрезая последний участок клея.

Когда вы разрежете клей по периметру телефона, аккуратно приподнимите правую кромку задней крышки, открывая её как книгу.

Не пытайтесь снимать панель полностью — она всё ещё подключена к телефону.

Продолжайте открывать заднюю панель, пока не сможете опереть её на левый край телефона, осторожно, чтобы не создавать напряжения на прикреплённом шлейфе.

При сборке это хорошее место для включения телефона и проверки всех функций перед повторным запечатыванием задней панели. Перед продолжением работы обязательно полностью выключите телефон.

Удалите пять винтов Torx T3, крепящих экранный щиток разъёма батареи:

Четыре винта 4.0 мм

Один винт 2.1 мм

В ходе ремонта следите за каждым винтом и убедитесь, что он возвращается именно на своё место.

Используйте пинцет, чтобы снять экран защиты разъёма аккумулятора.

При работе лопаткой рядом с аккумулятором будьте очень осторожны, чтобы не проколоть аккумулятор.

Используя заострённый конец лопатки, аккуратно приподнимите разъём аккумулятора прямо вверх от материнской платы, чтобы отключить аккумулятор.

Чтобы повторно присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите на другой стороне. Не нажимайте по центру. Если разъём смещён, контакты могут погнуться и получить необратимое повреждение.

Плоским концом лопатки аккуратно подогните кабель аккумулятора, чтобы он случайно не соприкоснулся с платой в ходе дальнейшего ремонта.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта длиной 4 мм, удерживающих крышку разъёма задней панели.

Используйте пинцет, чтобы снять крышку разъёма задней панели.

Используя заострённый конец лопатки, приподнимите и отключите разъём задней панели.

Снимите заднюю панель.

При сборке снова следуйте этому руководству для установки вырезанных по размеру клеевых прокладок для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую полоску.

Потяните за жёлтую язычковую часть клеевой полоски равномерной силой.

Если клеевая полоска становится трудной для вытягивания, можно намотать её вокруг лопатки и продолжить тянуть.

Продолжайте твёрдо тянуть клеевую полоску, поддерживая постоянную силу. Если вы используете лопатку, поворачивайте её время от времени, чтобы оголённый участок язычка был как можно короче.

Для этого может потребоваться значительная сила.

Эти клеевые язычки очень склонны к разрыву в процессе. Тяните как можно медленнее.

Если клеевые язычки не растягиваются, наполните пластиковую пипетку или шприц высококонцентрированным (>90%) изопропиловым спиртом и нанесите несколько капель под левый край аккумулятора. Дайте спирту минуту, чтобы ослабить клей.

Повторите процесс для каждой из трёх язычковых полосок, пока все они не будут либо извлечены, либо не порвутся пополам.

Если язычки аккумулятора порвались при извлечении, вставьте медиатор для вскрытия по верхнему правому краю аккумулятора и прорежьте клей под ним.

Даже если вам удалось извлечь все три клеевые язычка, использование медиатора для освобождения аккумулятора может быть полезно.

Не вставляйте медиатор на или ниже кабеля датчика захвата, поскольку медиатор может повредить гибкий кабель порта зарядки, расположенный под аккумулятором.

Не используйте повторно аккумулятор, если он деформирован или повреждён — это потенциальная опасность. Замените его на новый аккумулятор.

Поднимите аккумулятор вверх и от телефона, чтобы извлечь его. Возможно, придётся отлепить аккумулятор от оставшихся кусочков клея.

Если в телефоне остался раствор спирта, аккуратно вытрите его безворсовой тканью или дайте высохнуть на воздухе перед установкой аккумулятора.

Чтобы установить сменный аккумулятор:

Если вы используете клеевые полоски с растягиванием, наклейте их на аккумулятор. В противном случае примените двусторонний скотч или предварительно вырезанные клеевые полоски в отсек аккумулятора телефона, следя, чтобы не закрыть гибкий кабель порта зарядки. Снимите защитные плёнки с ленты, чтобы открыть клейкую поверхность.

Временно подключите разъём аккумулятора к гнезду на материнской плате. Это обеспечит правильное позиционирование аккумулятора.

Разместите аккумулятор на месте и плотно прижмите.

Отключите разъём аккумулятора от гнезда материнской платы и продолжите сборку.

Используйте отвёртку T3 Torx, чтобы выкрутить четыре винта длиной 4 мм, удерживающих крышку разъёма камеры.

Используя пинцет, приподнимите крышку камеры и сдвиньте её из удерживающего паза в верхнем правом углу телефона, чтобы снять.

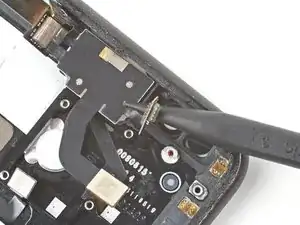

Используя заострённый конец лопатки, приподнимите разъёмы камеры и датчиков прямо вверх от материнской платы.

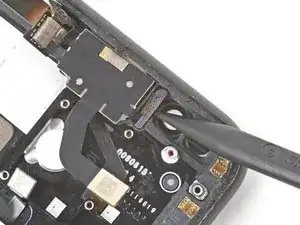

Отключите дополнительный разъём датчика.

Используйте отвёртку T3 Torx, чтобы выкрутить два винта длиной 2,4 мм, удерживающих узел фронтальной камеры и датчиков.

Используйте пинцет, чтобы снять узел фронтальной камеры и датчиков.

Удалите два винта Torx T3, фиксирующие крышку вибромотора:

Один винт 4,2 мм

Один 4,4 мм винт с притачанной головкой

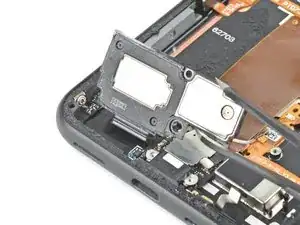

С помощью пинцета снимите экран-влагозащиту вибромотора.

Используйте заострённый конец лопатки, чтобы отключить два разъёма модулей тыльной камеры от платы.

Отключите разъём боковых кнопок от платы.

Отключите разъём динамика разговорного окна от платы.

Отключите разъём датчика левой рукояти от платы.

Отключите разъём зарядного порта от платы.

Отключите разъём датчика правой рукояти от платы.

Отключите разъём дисплея от платы.

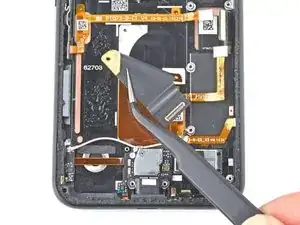

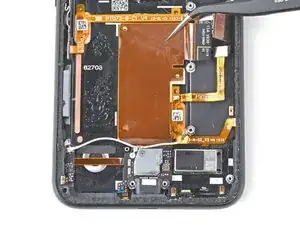

Используйте пинцет, чтобы отсоединить антенный разъём от сборки зарядки, потянув его строго вверх от платы.

Отключите разъём нижнего микрофона от платы.

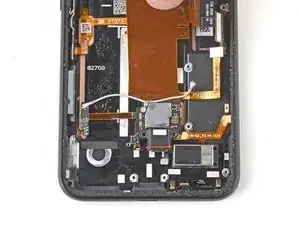

Медленно выньте материнскую плату, следя за тем, чтобы не зацепить лентовые разъёмы.

Разъёмы модулей тыльной камеры обводят плату, а модуль камеры не закреплён в корпусе, поэтому он может подняться вместе с платой на этом шаге.

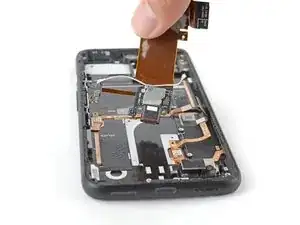

Полностью извлеките материнскую плату.

При установке платы убедитесь, что под ней не зажаты лентовые разъёмы.

С помощью пинцета снимите модуль тыльной камеры.

Используйте отвёртку Torx T3, чтобы удалить два винта, фиксирующие динамик:

Один винт 4,2 мм

Один 4,4 мм винт с притачанной головкой

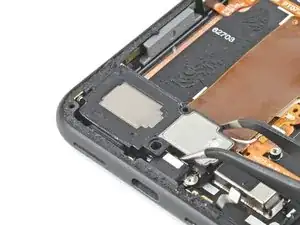

Используйте заострённый конец лопатки, чтобы сдвинуть динамик в сторону батареи, создав небольшой зазор между динамиком и рамой телефона.

Динамик удерживается небольшим фиксатором, скрытым под левой кромкой рамки.

С помощью пинцета извлеките динамик, поддев его и поворачивая вверх и наружу из телефона.

Если динамик не хочет поворачиваться вверх, попробуйте сдвинуть его ближе к батарее.

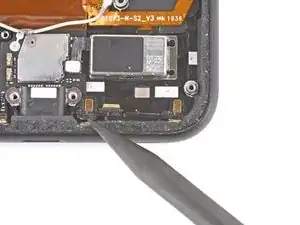

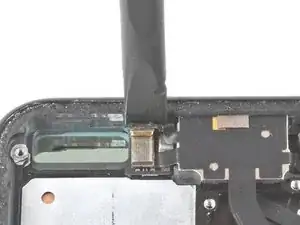

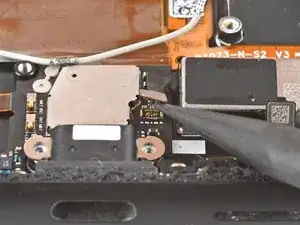

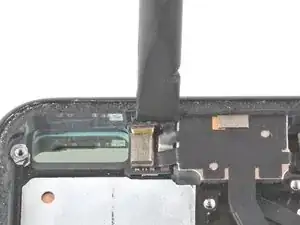

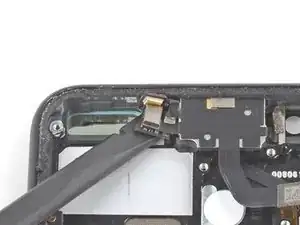

Используйте заострённый конец лопатки, чтобы отключить штекерный разъём вибромотора от сборки зарядки.

Используйте отвёртку Torx T3, чтобы удалить два винта, фиксирующие сборку зарядки в рамке:

Один винт 2,1 мм на левой стороне рамки.

Один винт 2,1 мм на нижней стороне рамки.

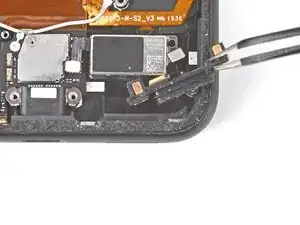

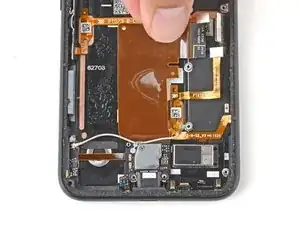

Отделите лентовый кабель, приклеенный к рамке телефона, пальцами или пинцетом.

Лентовый кабель зафиксирован лёгким клеем.

Снимите сборку зарядки.

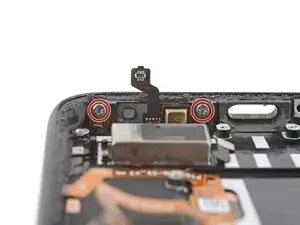

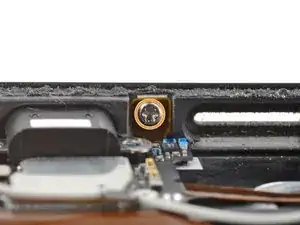

Используйте отвёртку Torx T3, чтобы удалить два винта 3,3 мм с притачанной головкой, фиксирующие сборку нижнего микрофона к нижней кромке рамки.

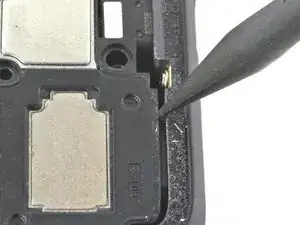

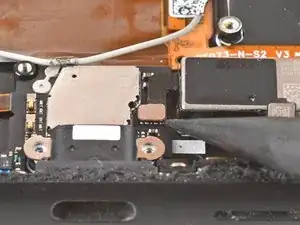

Вставьте заострённый конец лопатки в выемку между сборкой микрофона и рамкой.

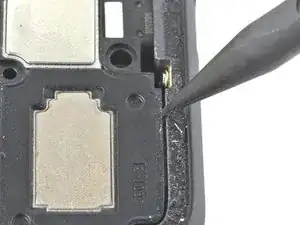

Сдвиньте заострённый конец лопатки слева направо, отделяя сборку микрофона от рамки.

Удалите сборку микрофона пальцами или пинцетом.

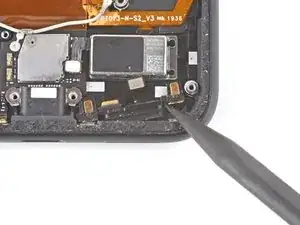

Используйте плоский конец лопатки, чтобы разрезать клей, закрепляющий верхний модуль на верхней части рамки.

Используйте плоский конец лопатки, чтобы прорезать клей, фиксирующий левую сторону верхнего модуля к корпусу рамки.

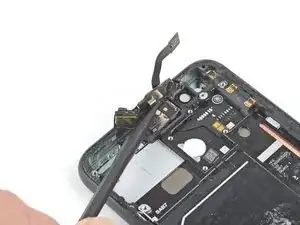

Используйте остроконечный конец лопатки, чтобы отделить правую сторону верхнего модуля от корпуса рамки.

Используйте плоский конец лопатки, чтобы отделить верхний модуль от верхнего динамика.

Снимите верхний модуль.

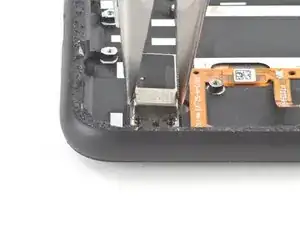

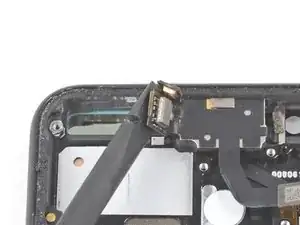

Захватите пару плоскогубцев крепко за вибромотор в нижнем правом углу устройства.

Тяните прямо вверх равномерно, пока мотор не отделится от рамки.

Держите вибромотор со стороны, противоположной его кабелю, и следите, чтобы не повредить кабели, покрывающие остальную часть мотора.

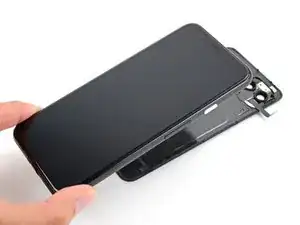

Теперь у вас остался только экран.
