Замена динамика слухового отверстия Google Pixel 7

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Дисплей Google Pixel 7 удерживается на месте рамкой с пластиковыми защёлками и клеем.

Во время снятия экрана обязательно вставляйте инструменты для вскрытия под рамку безопасности, чтобы не отделить её от дисплея.

Во время процедуры не вставляйте лезвие глубже примерно 3.5 мм, чтобы не повредить внутренности и не помешать пластиковым защёлкам.

Вокруг всего экрана расположено несколько пластиковых защёлок. Если ваш инструмент при снятии экрана застрянет, значит вы вставили его слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага ниже для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве: посмотреть руководство.

Если экран треснут, заклейте его прозрачной упаковочной лентой, чтобы помочь присоске держаться.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Разместите присоски ближе к нижнему краю телефона — одну на передней стороне и одну на задней.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживает его, можно использовать ленту для повышения сцепления.

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, слегка ослабьте присоски и выровняйте рычаги.

Разогрейте iOpener и пропустите его через рычаги Anti-Clamp.

Вы также можете использовать фен или термофен — но сильный нагрев может повредить дисплей или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Ждите одну минуту, чтобы клей успел ослабнуть и образовался зазор для открытия.

Вставьте инструмент для вскрытия под рамку экрана, когда Anti-Clamp создаст достаточно большой зазор.

Если Anti-Clamp не создал достаточного зазора, нанесите больше тепла на область и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте ручку более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени выполнять свою работу.

Пропустите следующие два шага.

Приложите разогретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, термофен или нагревательную плиту, но будьте осторожны, чтобы не перегреть устройство. Край должен быть слегка слишком горячим на ощупь.

Когда экран станет тёплым на ощупь, установите присоску на нижний край экрана.

Если дисплей сильно разбит, заклейка его прозрачной упаковочной лентой может позволить присоске держаться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Поднимите экран вместе с рамкой безопасности с помощью присоски, чтобы создать небольшой зазор между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, нанесите больше тепла на нижний край и попробуйте снова.

Вставьте инструмент для вскрытия в образовавшийся зазор.

Чтобы не повредить телефон, не вставляйте инструмент глубже примерно 2.5 мм при разделении клея экрана. Обратите внимание на следующие области:

Кабель экрана находится чуть ниже середины левой кромки телефона. Будьте максимально осторожны, чтобы не порвать кабель.

Вокруг периметра телефона расположено множество контактных пружин. Будьте осторожны в этих местах, чтобы не согнуть контакты.

Просуньте медиатор внизу справа экрана и сдвиньте его по краю, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не схватился снова.

Вставьте второй медиатор в нижний торец и сдвиньте его в нижний левый угол экрана, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не схватился снова.

Вставьте третий медиатор под нижний левый угол экрана.

Проведите медиатором вдоль левого края экрана, чтобы перерезать клей и освободить пластиковые защёлки.

Оставьте медиатор в верхнем левом углу, чтобы клей не схватился снова.

Если клей становится трудным для разрезания, вероятно, он остыл. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы подогреть его.

Когда вы режете около фронтальной камеры, вставляйте только кончик медиатора (~2.5 мм), чтобы не повредить и не запачкать камеру.

Вставьте четвёртый медиатор в верхний левый угол экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы перерезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не схватился снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы перерезать оставшийся клей и освободить правые пластиковые защёлки.

Пока не пытайтесь полностью снять дисплей — экран всё ещё соединён с корпусом гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Не крутите экран и не отводите его слишком далеко от рамки, чтобы не перегнуть и не повредить гибкий кабель.

Опустите экран вниз лицевой стороной и расположите параллельно рамке перед продолжением работы.

Кронштейн кабеля дисплея установлен плотно и для его снятия потребуется усилие.

Вставьте один из концов пинцета в отверстие в верхней части кронштейна кабеля дисплея.

Нажмите на кронштейн внутрь и подденьте его, чтобы отсоединить.

С помощью пинцета снимите кронштейн кабеля дисплея, потянув его из-под средней рамки в направлении камер.

С помощью металлической лопатки отсоедините гибкий кабель дисплея, поддев разъём и аккуратно подняв его прямо вверх из гнезда.

Чтобы снова присоединить нажимные разъёмы такого типа, аккуратно совместите их и нажмите с одной стороны до щелчка, затем повторите на другой стороне. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Задняя поверхность экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

При держании за экран берите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничего не касается задней части экрана. Рассмотрите возможность положить его на мягкую безворсовую ткань.

Отсоедините экран от телефона.

При сборке:

Проверьте, что все винты затянуты и нет свободных деталей.

Подключите экран и проверьте работу телефона. Выключите его и продолжайте сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих областей изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по размеру для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клейкую ленту.

Во время запуска после сборки экран пройдёт калибровочную последовательность. Не касайтесь экрана в этот период, так как это может привести к неправильной калибровке сенсора и появлению проблем с сенсорным вводом.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом в следующих шагах — проколотая или согнутая батарея может протекать опасными химикатами или вызвать пожар.

Используйте пинцет, чтобы оторвать чёрную силиконовую прокладку от батареи и средней рамки.

С помощью пинцета аккуратно оторвите верхнюю графитовую фольгу от батареи и средней рамки.

Если фольгу трудно оторвать, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить её клей.

Используйте пинцет, чтобы аккуратно снять нижнюю графитовую фольгу с аккумулятора и средней рамки.

Если фольга плохо отслаивается, приложите подогретый iOpener к фольге на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы выкрутить три винта длиной 5,1 мм, фиксирующие громкоговоритель.

Используйте пинцет, чтобы поднять громкоговоритель из его гнезда и извлечь его.

Используйте отвертку Torx T3, чтобы выкрутить девять винтов длиной 5,1 мм, фиксирующих среднюю рамку.

Используйте пинцет, чтобы снять среднюю рамку.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите поверхность с помощью изопропилового спирта высокой концентрации (более 90%) и микрофибровой или безворсовой ткани, и установите новую термопрокладку.

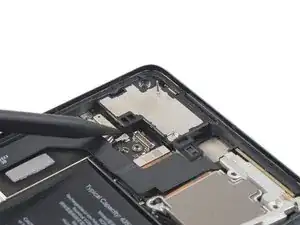

Используйте медиатор, чтобы отключить кабель аккумулятора, поддев разъем и оттянув его строго вверх из гнезда.

Используйте медиатор, чтобы отключить кабель фронтальной камеры, поддев разъем и оттянув его строго вверх из гнезда.

Используйте пинцет, чтобы поднять фронтальную камеру из её гнезда и извлечь её.

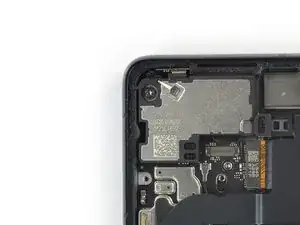

Используйте отвертку Torx T3, чтобы выкрутить винт длиной 5,1 мм, фиксирующий разговорный динамик.

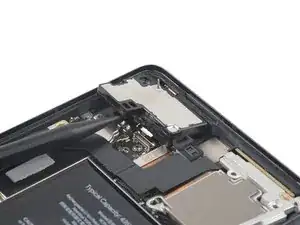

Вставьте заострённый конец медиатора под нижний край разговорного динамика.

Подденьте вверх, чтобы ослабить разговорный динамик.

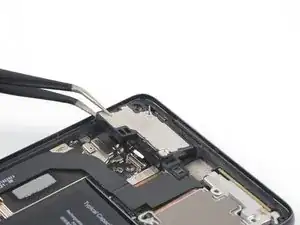

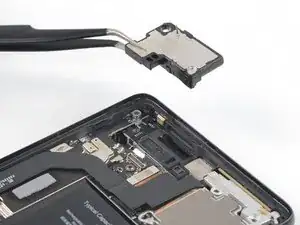

Используйте пинцет, чтобы извлечь разговорный динамик.
