Замена антенны 5G mmWave в Google Pixel 7

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Дисплей Google Pixel 7 удерживается на месте рамкой безопасности из пластиковых защёлок и клея.

Во время процедуры снятия следите за тем, чтобы вставлять свои монтажные медиаторы под рамку безопасности, чтобы не отделить её от экрана.

Вставляйте медиатор только примерно на 3.5 мм во время снятия, чтобы не повредить внутренности и не мешать пластиковым защёлкам.

Вокруг всего экрана размещено несколько пластиковых защёлок. Если ваш медиатор застрянет при снятии экрана, это значит, что вы вставили медиатор слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы упростить процесс открывания. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Если экран треснул, наклейте на него слой прозрачного упаковочного скотча, чтобы присоска лучше держалась.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски рядом с нижним краем телефона — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более цепкую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начнут смещаться, чуть ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через рычаги Anti-Clamp.

Также можно использовать фен или тепловую пушку — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей ослабил сцепление и образовалась щель для поддевания.

Вставьте монтажный медиатор под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к области и поверните рукоятку по часовой стрелке ещё на полоборота.

Не проворачивайте больше чем на полоборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать работу за вас.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство. Край должен ощущаться слегка слишком горячим на ощупь.

Когда экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если дисплей сильно треснул, покрытие его слоем прозрачного упаковочного скотча может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану супер-клеем.

Поднимите экран вместе с рамкой безопасности с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, приложите больше тепла к нижнему краю и попробуйте снова.

Вставьте монтажный медиатор в образовавшуюся щель.

Чтобы не повредить телефон, не вставляйте медиатор глубже примерно 2.5 мм при разъединении клея экрана. Обратите внимание на следующие участки:

Кабель экрана находится чуть ниже середины левого края телефона. Будьте очень осторожны здесь, чтобы не порвать кабель.

По периметру телефона находятся многие пружинные контакты. Будьте очень аккуратны в этих областях, чтобы не согнуть контакты.

Просуньте пластиковую лопатку внизу справа экрана и проведите ею, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Вставьте вторую пластиковую лопатку в нижнем торце и проведите ею до нижнего левого угла экрана, чтобы разрезать клей.

Оставьте лопатку на месте, чтобы клей не склеился снова.

Вставьте третью пластиковую лопатку под нижний левый угол экрана.

Проведите лопаткой вдоль левой кромки экрана, чтобы разрезать клей и освободить пластиковые защёлки.

Оставьте лопатку в верхнем левом углу, чтобы клей не склеился снова.

Если клей становится трудно резать, вероятно он остыл. Используйте iOpener или тепловой пистолет в течение 1–2 минут, чтобы разогреть его.

При разрезании возле фронтальной камеры вставляйте только кончик лопатки (~2,5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртую пластиковую лопатку в верхнем левом углу экрана.

Проведите лопаткой вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не склеился снова.

Вставьте пятую пластиковую лопатку и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей и освободить правые пластиковые защёлки.

Не пытайтесь снять дисплей полностью — экран всё ещё соединён с корпусом гибким шлейфом.

Поднимите правый край экрана вверх и отведите влево, как при открывании книги.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не растянуть и не повредить гибкий шлейф.

Положите экран вверх ногами и параллельно рамке перед продолжением работы.

Кронштейн кабеля дисплея сидит плотно и для его снятия требуется сила.

Вставьте одну сторону пинцета в отверстие в верхнем конце кронштейна кабеля дисплея.

Нажмите кронштейн внутрь и подденьте вверх, чтобы освободить его.

Используйте пинцет, чтобы снять кронштейн кабеля дисплея, потянув его снизу корпуса в направлении камер.

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъём строго вверх от его гнезда.

Чтобы заново присоединить такие нажимные разъёмы, аккуратно совместите и нажмите на одну сторону до щелчка, затем повторите с другой стороной. Не нажимайте по центру. При неправильном совмещении контактов штыри могут согнуться и получить необратимое повреждение.

Тыльная сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяющий экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности следите, чтобы ничто не касалось его тыльной стороны. Рекомендуется положить экран на мягкую безворсовую ткань.

Отделите экран от телефона.

При сборке:

Убедитесь, что все винты затянуты и нет свободных деталей.

Подключите экран и протестируйте телефон, чтобы убедиться, что он работает. Затем выключите питание и продолжайте сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по контуру для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.

Во время запуска после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот период — это может привести к неправильной калибровке сенсора и возникновению проблем с сенсорным вводом.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом на следующих шагах — проколотая или согнутая батарея может протечь опасными химикатами или воспламениться.

С помощью пинцета снимите чёрную силиконовую прокладку с батареи и средней рамки.

Используйте пинцет, чтобы аккуратно оторвать верхнюю графитовую фольгу от батареи и средней рамки.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить её клей.

Используйте пинцет, чтобы аккуратно отодрать нижнюю графитовую фольгу от аккумулятора и средней рамы.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы выкрутить три винта длиной 5,1 мм, удерживающие динамик.

С помощью пинцета приподнимите динамик из его посадочного места и извлеките его.

Используйте отвертку Torx T3, чтобы выкрутить девять винтов длиной 5,1 мм, удерживающих среднюю раму.

Используйте пинцет, чтобы снять среднюю раму.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите участок с помощью изопропилового спирта высокой концентрации (более 90%) и микрофибры или безворсовой ткани, и установите новую термопрокладку.

Используйте лопаточку, чтобы отсоединить кабель аккумулятора, поддев разъем прямо вверх из его гнезда.

Следующие шесть шагов показывают, как снять mmWave-антенну.

Используйте отвертку Torx T3, чтобы выкрутить винт длиной 5,1 мм, фиксирующий кронштейн mmWave-антенны.

Вставьте лопаточку под нижний правый край кронштейна mmWave-антенны.

Подденьте вверх, чтобы ослабить кронштейн mmWave-антенны.

С помощью пинцета снимите кронштейн mmWave-антенны.

Используйте лопаточку, чтобы отсоединить кабель mmWave-антенны, поддев разъем прямо вверх из его гнезда.

Используйте пинцет, чтобы приподнять mmWave-антенну (включая её кабель) из её посадочного места.

Удалите сборку mmWave-антенны.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите участок с помощью изопропилового спирта высокой концентрации (более 90%) и микрофибры или безворсовой ткани, и установите новую термопрокладку.

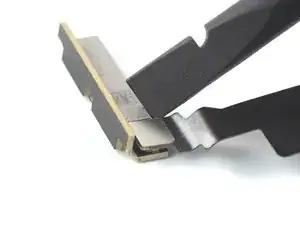

Используйте лопаточку, чтобы отсоединить кабель mmWave-антенны, поддев разъем прямо вверх из его гнезда.

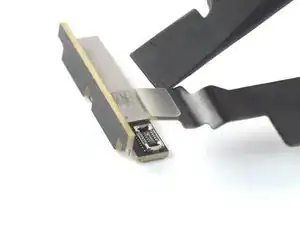

Отделите кабель mmWave-антенны от самой mmWave-антенны.

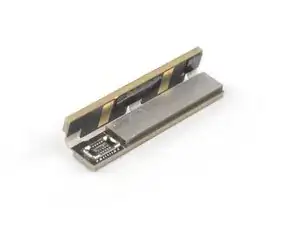

Теперь у вас осталась только mmWave-антенна.
