Замена материнской платы Google Pixel 7

Разрядите аккумулятор ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Экран Google Pixel 7 удерживается фиксирующей рамкой из пластиковых защёлок и клея.

Во время процедуры снятия проследите, чтобы ваши пластиковые лопатки вставлялись под фиксирующую рамку, чтобы не отделять её от экрана.

Вставляйте лопатку не глубже примерно 3,5 мм во время снятия, чтобы не повредить внутренности и не помешать пластиковым защёлкам.

Вокруг всего экрана расположены несколько пластиковых защёлок. Если во время снятия экранной панели лопатка застрянет, это означает, что вы вставили её слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp см. в этой инструкции.

Если экран треснул, покройте его слоем прозрачной упаковочной ленты, чтобы присоска лучше цеплялась.

Оттяните синюю рукоятку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди и одну сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, можно использовать ленту, чтобы создать более цепкую поверхность.

Потяните синюю рукоятку вперёд, чтобы зафиксировать рычаги.

Поверните рукоятку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, слегка ослабьте присоски и выровняйте рычаги заново.

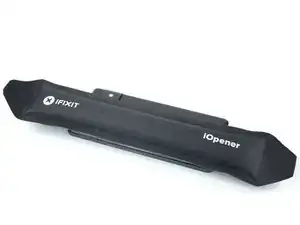

Разогрейте iOpener и протяните его через рычаги Anti-Clamp.

Также можно использовать фен или тепловую пушку — но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей начал отпускать и образовалась щель для открытия.

Вставьте лопатку под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, примените больше тепла к области и поверните рукоятку по часовой стрелке на полоборота.

Не проворачивайте более чем на полоборота за раз и делайте перерыв в одну минуту между поворотами. Дайте Anti-Clamp и времени выполнить работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Также можно использовать фен, тепловую пушку или горячую плиту, но будьте осторожны, чтобы не перегреть устройство. Край должен ощущаться слегка слишком горячим при прикосновении.

Когда экран станет тёплым на ощупь, прикрепите присоску к нижнему краю экрана.

Если дисплей сильно разбит, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно аккуратно приклеить присоску суперклеем к разбитому экрану.

Поднимите экран вместе с фиксирующей рамкой с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, примените больше тепла к нижнему краю и попробуйте снова.

Вставьте лопатку в образовавшуюся щель.

Чтобы не повредить телефон, не вставляйте медиатор глубже ~2.5 мм при отслоении клея экрана. Обратите внимание на следующие участки:

Шлейф экрана расположен чуть ниже середины левого края телефона. Будьте очень осторожны, чтобы не порвать шлейф.

Вдоль периметра телефона расположены многочисленные пружинные контакты. Будьте очень осторожны в этих местах, чтобы не погнуть контакты.

Протолкните медиатор к правому нижнему углу экрана, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте второй медиатор в нижний край и проведите им до левого нижнего угла экрана, чтобы перерезать клей.

Оставьте медиатор на месте, чтобы клей не склеился снова.

Вставьте третий медиатор под левым нижним углом экрана.

Проведите медиатором вдоль левого края экрана, чтобы перерезать клей и освободить пластиковые защёлки.

Оставьте медиатор в левом верхнем углу, чтобы клей не склеился снова.

Если клей становится трудно разрезать, он, скорее всего, остыл. Используйте iOpener или фен для нагрева в течение 1–2 минут, чтобы разогреть его.

Когда вы разрезаете клей возле фронтальной камеры, вставляйте только кончик медиатора (~2.5 мм), чтобы не повредить и не размазать камеру.

Вставьте четвёртый медиатор в левый верхний угол экрана.

Проведите медиатором вдоль верхнего края телефона, чтобы перерезать клей.

Оставьте медиатор в правом верхнем углу, чтобы клей не склеился снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы перерезать оставшийся клей и освободить правые пластиковые защёлки.

Не пытайтесь полностью снять дисплей — экран всё ещё подключён к сборке телефона через гибкий кабель.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Не скручивайте экран и не отодвигайте его слишком далеко от рамки, чтобы не перегрузить и не повредить гибкий кабель.

Перед продолжением положите экран вверх дном и параллельно рамке.

Кронштейн шлейфа дисплея сидит плотно и требует небольшого усилия для освобождения.

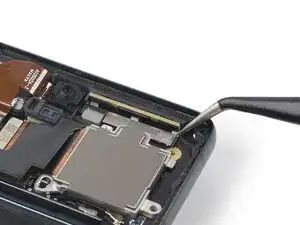

Вставьте один из жал пера пинцета в отверстие в верхней части кронштейна шлейфа дисплея.

Подайте кронштейн внутрь и подденьте вверх, чтобы освободить его.

Используйте пинцет, чтобы удалить кронштейн шлейфа дисплея, потянув его из-под средней рамки в направлении камер.

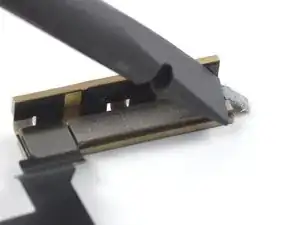

Используйте лопатку, чтобы отключить гибкий кабель дисплея, аккуратно поддев разъём и вынимая его прямо вверх из гнезда.

Для повторного подключения нажимных разъёмов такого типа аккуратно выровняйте и нажмите одной стороной до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

При обращении с экраном держите его за края.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Рассмотрите возможность положить его на мягкую безворсовую ткань.

Отделите экран от телефона.

При сборке:

Проверьте, что все винты затянуты и нет свободных деталей.

Подключите экран и протестируйте телефон, чтобы убедиться, что он работает. Затем выключите питание и продолжите сборку.

Нанесите новый клей там, где это необходимо, после очистки соответствующих участков изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по индивидуальным размерам для вашего устройства.

Следуйте этому руководству, если вы используете предварительно вырезанную клеевую карту.

Во время запуска после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот процесс, так как это может привести к неправильной калибровке сенсора и вызвать проблемы с сенсорным вводом.

Будьте осторожны, чтобы не проколоть и не согнуть батарею инструментом в следующих шагах — проколотая или согнутая батарея может протечь опасными химикатами или загореться.

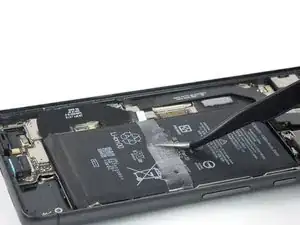

Снимите чёрную силиконовую прокладку с батареи и средней рамки с помощью пинцета.

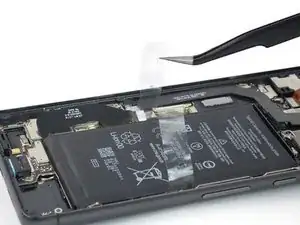

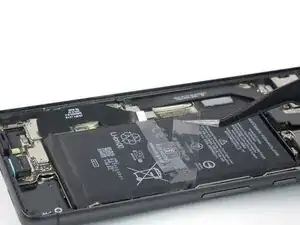

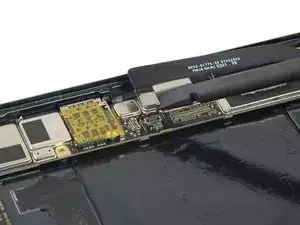

Используйте пинцет, чтобы аккуратно снять верхнюю графитовую фольгу с батареи и средней рамки.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить клей.

Используйте пинцет, чтобы аккуратно снять нижнюю графитовую фольгу с батареи и средней рамки.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы выкрутить три винта длиной 5,1 мм, крепящие динамик.

Используйте пинцет, чтобы приподнять динамик из посадочного места и вынуть его.

Используйте отвертку Torx T3, чтобы выкрутить девять винтов длиной 5,1 мм, крепящих среднюю рамку.

Используйте пинцет, чтобы снять среднюю рамку.

При сборке проверьте состояние теплопроводного прокладочного материала. Если он повреждён, снимите прокладку, очистите участок изопропиловым спиртом высокой концентрации (более 90%) и микрофиброй или безворсовой тканью, и установите новую прокладку.

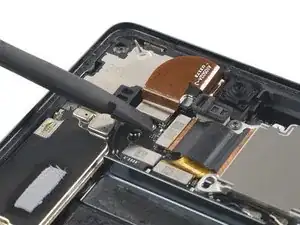

Используйте медиатор (spudger), чтобы отключить кабель батареи, отгибая разъём прямо вверх из его гнезда.

Приложите нагретый iOpener к задней части устройства, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, тёпловую пушку или тёплую плиту, но не перегрейте устройство. Край должен ощущаться немного слишком горячим на ощупь.

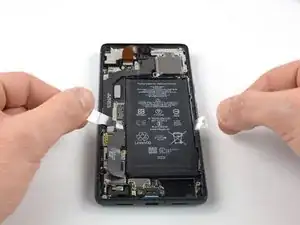

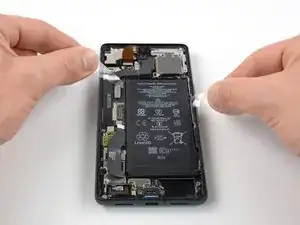

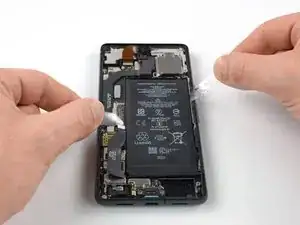

Используйте пинцет или пальцы, чтобы отодрать пластиковые тянущие полоски от батареи.

Тяните полоски туда‑обратно пилящим движением вдоль длины батареи, чтобы отделить клей под ней.

Работайте медленно. Легко потерять захват и случайно вырвать полоску из‑под батареи.

Если трудно отделить клей, приложите больше тепла и дождитесь, пока клей не ослабнет.

Если вы потеряли или порвали вытягивающую полоску, следуйте следующему шагу для альтернативного метода извлечения батареи.

Следуйте этому шагу, если не удалось ослабить батарею с помощью вытягивающей полоски.

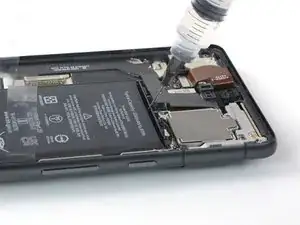

Капните несколько капель изопропилового спирта высокой концентрации (90% или выше) в зазор у верхнего края батареи.

Не используйте слишком много спирта, иначе вы ослабите NFC‑антенну и зарядную катушку под батареей.

Подождите около одной минуты, чтобы спирт ослабил клей.

Используйте плоский конец медиатора или монтажную лопатку, чтобы аккуратно приподнять верхний край батареи, пока не сможете схватить её пальцами.

Не прилагайте чрезмерную силу к батарее. Медленное, равномерное давление достаточно, чтобы освободить её от рамы.

Осторожно, не проткните и не согните батарею инструментом — проткнутая или деформированная батарея может протекать опасными химикатами или воспламениться.

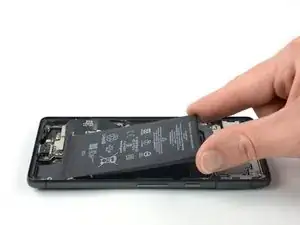

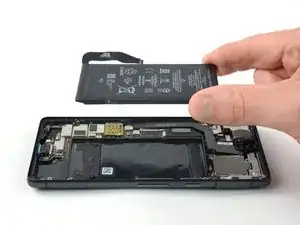

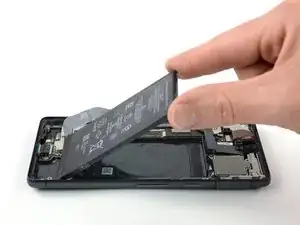

Наклоните батарею из устройства, чтобы отделить оставшийся клей.

Извлеките батарею.

Не устанавливайте повреждённую или деформированную батарею обратно — это может быть опасно.

Чтобы закрепить новую батарею:

Наклейте заранее вырезанный клей или двустороннюю ленту в гнездо батареи в тех местах, где находился старый клей, а не прямо на батарею.

Временно подключите батарею к материнской плате, чтобы правильно её выровнять. Отключите батарею после установки на место.

Убедитесь, что батарея расположена по центру гнезда и вокруг неё равномерный зазор.

Плотно прижмите новую батарею на место.

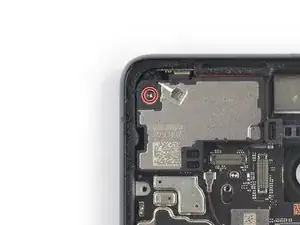

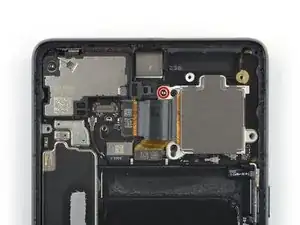

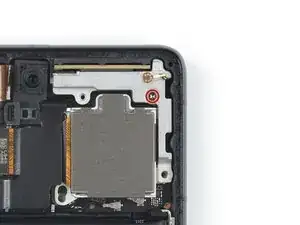

Используйте отвертку Torx T3, чтобы выкрутить винт длиной 5,1 мм, крепящий кронштейн mmWave‑антенны.

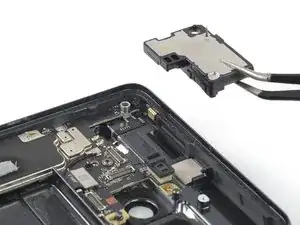

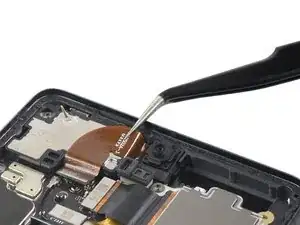

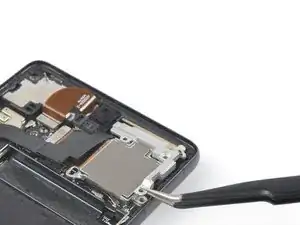

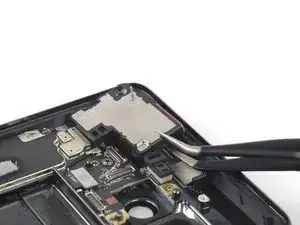

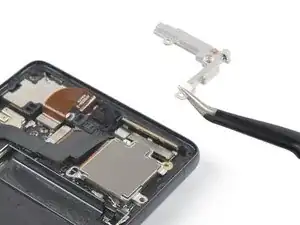

Используйте пинцет, чтобы снять кронштейн mmWave‑антенны.

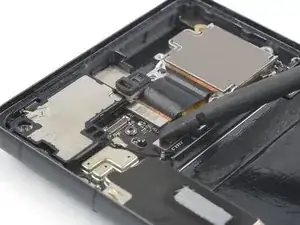

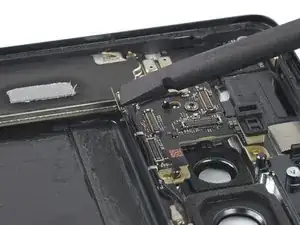

Используйте медиатор, чтобы отключить кабель mmWave‑антенны, отгибая разъём прямо вверх из его гнезда.

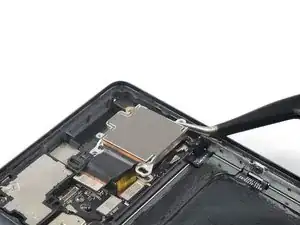

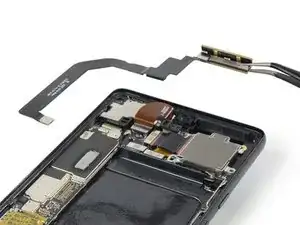

Используйте пинцет, чтобы поднять антенну mmWave вместе с её кабелем из гнезда.

Снимите узел антенны mmWave.

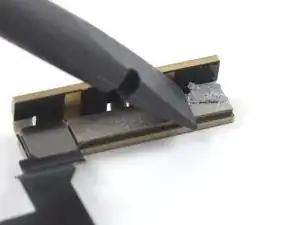

Используйте плоский конец лопатки, чтобы соскрести термопасту с антенны mmWave.

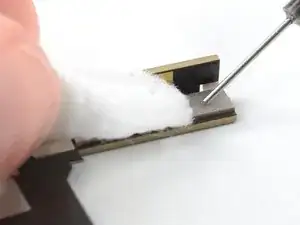

Удалите остатки термопасты изопропиловым спиртом и фильтром для кофе или бесворсовой тканью.

Повторите очистку термопасты на кронштейне антенны mmWave.

При сборке снова следуйте этому руководству для повторного нанесения термопасты на антенну mmWave.

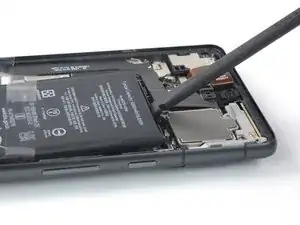

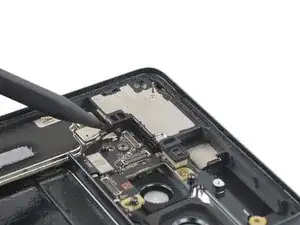

Используйте лопатку, чтобы отсоединить кабель фронтальной камеры, поддев разъём прямо вверх из его гнезда.

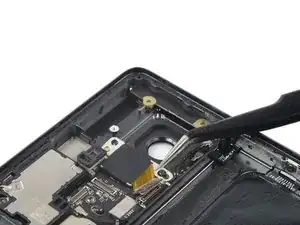

Используйте пинцет, чтобы поднять фронтальную камеру из её гнезда и извлечь её.

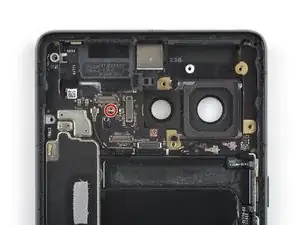

Используйте отвёртку Torx T3, чтобы выкрутить винт длиной 5,1 мм, закрепляющий основные камеры.

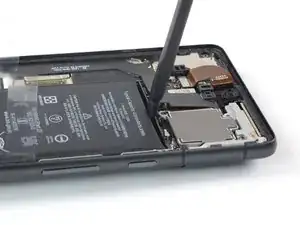

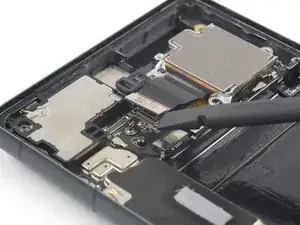

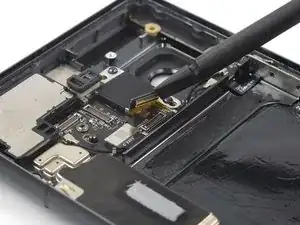

Используйте лопатку, чтобы отключить кабель широкоугольной камеры, поддев разъём прямо вверх из его гнезда.

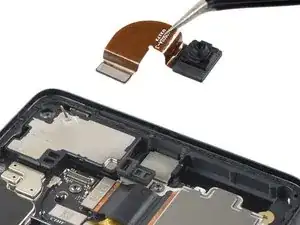

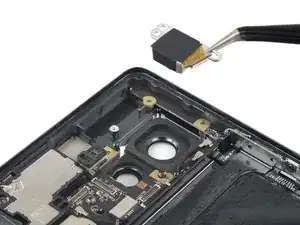

Используйте пинцет, чтобы снять широкоугольную камеру.

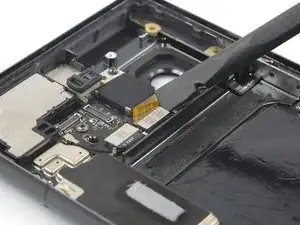

Используйте лопатку, чтобы отключить кабель ультра‑широкоугольной камеры, поддев разъём прямо вверх из его гнезда.

Используйте пинцет, чтобы снять ультра‑широкоугольную камеру.

Используйте отвёртку Torx T3, чтобы выкрутить винт длиной 5,1 мм, закрепляющий слуховой динамик.

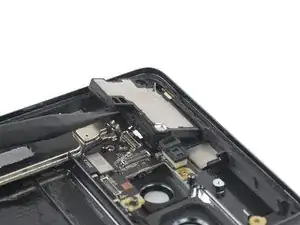

Вставьте остроконечный конец лопатки под нижний край слухового динамика.

Подденьте вверх, чтобы ослабить слуховой динамик.

Используйте пинцет, чтобы снять слуховой динамик.

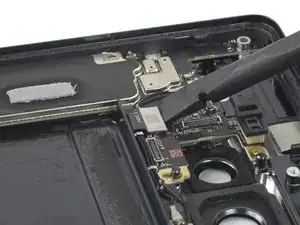

Используйте лопатку, чтобы отключить межмикрофонный кабель, поддев разъём прямо вверх из его гнезда.

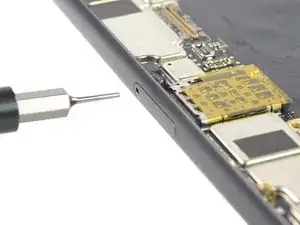

Вставьте инструмент для извлечения SIM‑карты, биту или выпрямлённую скрепку в отверстие лотка SIM‑карты.

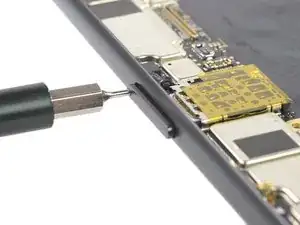

Нажмите инструмент в отверстие лотка SIM‑карты, чтобы извлечь лоток SIM‑карты.

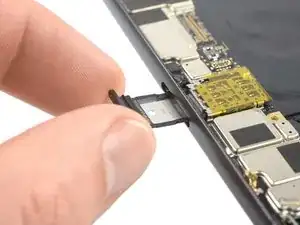

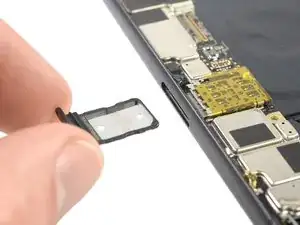

Снимите лоток SIM‑карты.

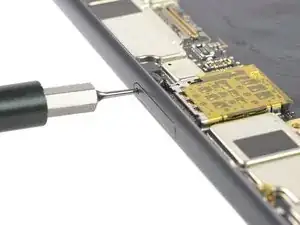

Используйте отвёртку Torx T3, чтобы выкрутить винт длиной 5,1 мм, закрепляющий материнскую плату.

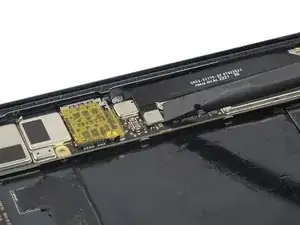

Убедитесь, что материнская плата не перекручена и не зацеплена никакими кабелями на этом этапе.

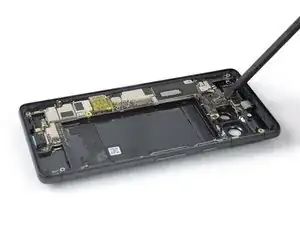

Вставьте лопатку под верхний край материнской платы.

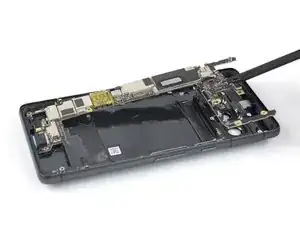

Подденьте вверх, чтобы ослабить материнскую плату, пока вы не сможете схватить её пальцами.

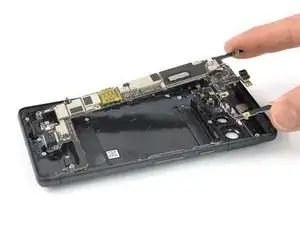

Возьмитесь пальцами за верхний конец материнской платы.

Потяните материнскую плату в направлении верхнего края корпуса, чтобы освободить порт зарядки из гнезда.

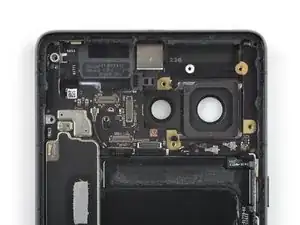

Снимите материнскую плату.

Сравните новую заменяемую деталь с оригинальной — возможно, потребуется перенести компоненты, такие как антенные кабели, на новую материнскую плату.
