Замена средней рамки Google Pixel 7

Дайте батарее разрядиться ниже 25% перед началом этого ремонта. Заряженная батарея может загореться при повреждении.

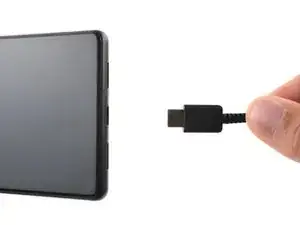

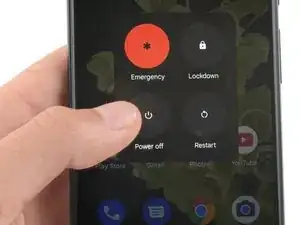

Полностью выключите телефон и отключите все кабели.

Дисплей Google Pixel 7 удерживается на месте рамкой безопасности из пластиковых защёлок и клея.

Во время процедуры снятия убедитесь, что вы вставляете монтажные лезвия под рамку безопасности, чтобы не отделить её от дисплея.

Во время процедуры снятия вставляйте лезвие не глубже примерно 3,5 мм, чтобы не повредить внутренности и не помешать пластиковым защёлкам.

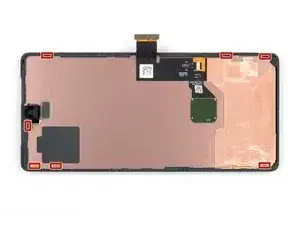

Вокруг всего экрана расположено несколько пластиковых защёлок. Если ваше монтажное лезвие застряло во время снятия экрана, это значит, что вы вставили лезвие слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Для полного руководства по использованию Anti-Clamp ознакомьтесь с этим руководством.

Если экран треснул, накройте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

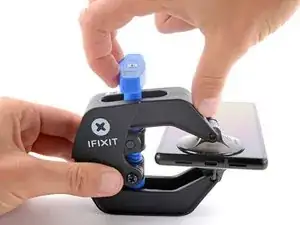

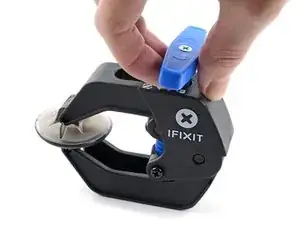

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

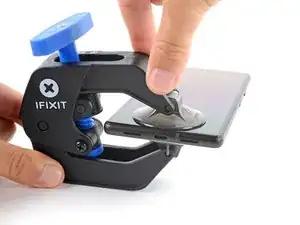

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну спереди и одну сзади.

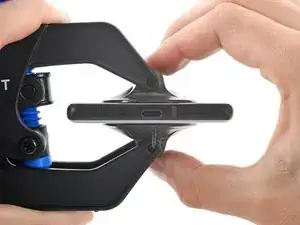

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не держится, вы можете использовать ленту, чтобы создать более сцепляющую поверхность.

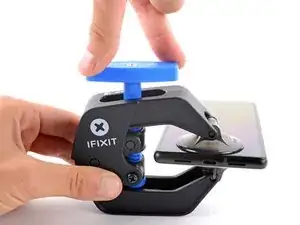

Толкните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут натягиваться.

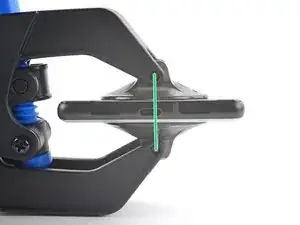

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают смещаться, ослабьте присоски немного и выровняйте рычаги.

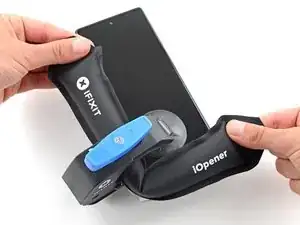

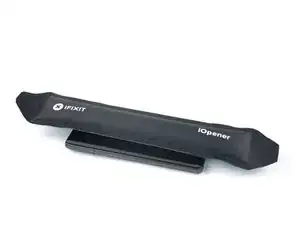

Нагрейте iOpener и протяните его через рычаги Anti-Clamp.

Вы также можете использовать фен или тепловую пушку, но сильный нагрев может повредить дисплей и/или внутреннюю батарею, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел ослабить схватывание и образовалась щель для открытия.

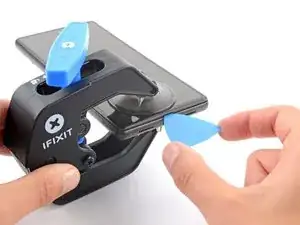

Вставьте монтажное лезвие под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, дополнительно нагрейте область и поверните ручку по часовой стрелке на половину оборота.

Не вращайте больше чем на пол-оборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, тепловую пушку или горячую пластину, но будьте осторожны, чтобы не перегреть устройство. Край должен ощущаться слегка слишком горячим при прикосновении.

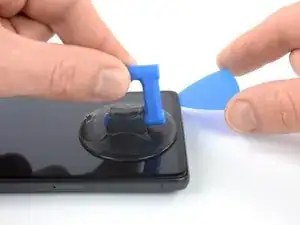

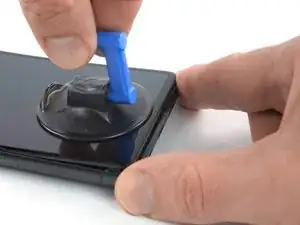

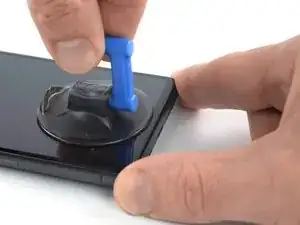

Когда экран станет тёплым на ощупь, приложите присоску к нижнему краю экрана.

Если дисплей сильно треснул, покрытие его слоем прозрачной упаковочной ленты может позволить присоске приклеиться. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску суперклеем к разбитому экрану.

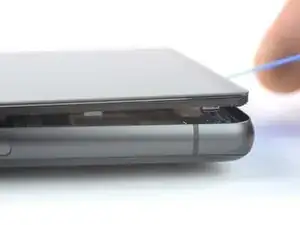

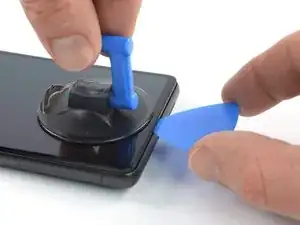

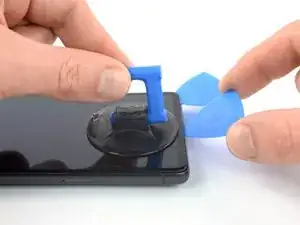

Поднимите экран вместе с рамкой безопасности с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть трудно. Если возникают проблемы, дополнительно нагрейте нижний край и попробуйте снова.

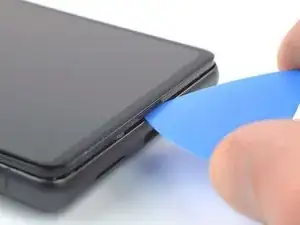

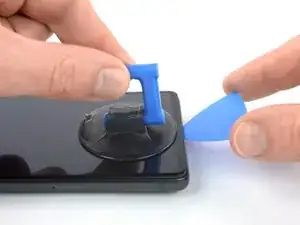

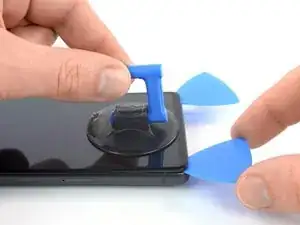

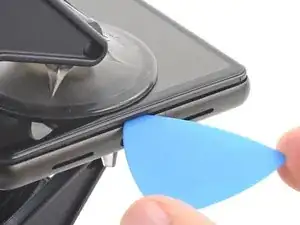

Вставьте монтажное лезвие в образовавшуюся щель.

Чтобы не повредить телефон, не вставляйте лезвие глубже примерно 2,5 мм при рассоединении клеевого слоя экрана. Обратите внимание на следующие участки:

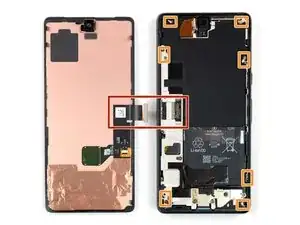

Кабель экрана проходит чуть менее чем на половине левого края телефона. Будьте предельно осторожны, чтобы не порвать кабель.

Вокруг периметра телефона расположено множество пружинных контактов. Будьте осторожны в этих зонах, чтобы не погнуть контакты.

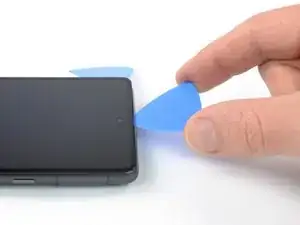

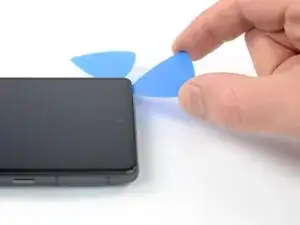

Сдвиньте монтажное лезвие к нижнему правому углу экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не схватился снова.

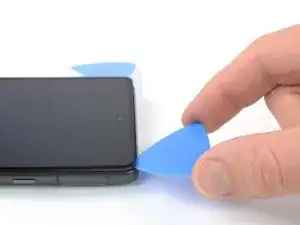

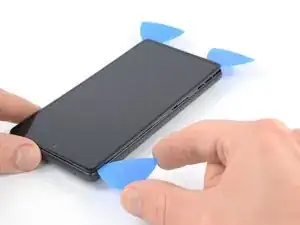

Вставьте второе монтажное лезвие в нижний край и сдвиньте его к нижнему левому углу экрана, чтобы разрезать клей.

Оставьте лезвие на месте, чтобы клей не схватился снова.

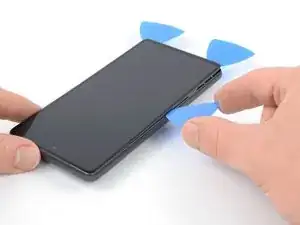

Вставьте третью пластину для вскрытия под нижний левый угол экрана.

Проведите пластиной вдоль левого края экрана, чтобы разрезать клей и освободить пластиковые защёлки.

Оставьте пластину в верхнем левом углу, чтобы клей не слипся снова.

Если клей становится трудно разрезать, вероятно он остыл. Используйте iOpener или тепловой пистолет на 1–2 минуты, чтобы его разогреть.

При резке рядом с фронтальной камерой вставляйте только кончик пластины для вскрытия (~2,5 мм), чтобы не повредить и не размазать камеру.

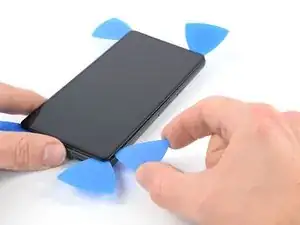

Вставьте четвёртую пластину для вскрытия в верхний левый угол экрана.

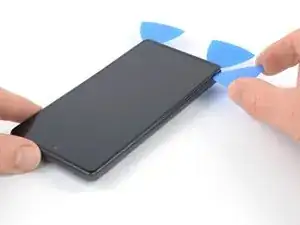

Проведите пластиной вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте пластину в верхнем правом углу, чтобы клей не слипся снова.

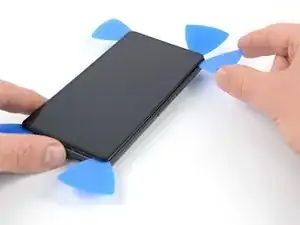

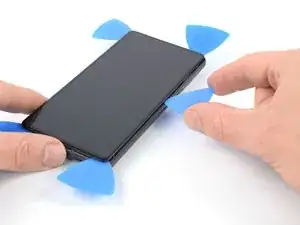

Вставьте пятую пластину для вскрытия и проведите ею вдоль правого края телефона, чтобы разрезать оставшийся клей и освободить правые пластиковые защёлки.

Не пытайтесь полностью снять дисплей — экран всё ещё соединён с корпусом гибким кабелем.

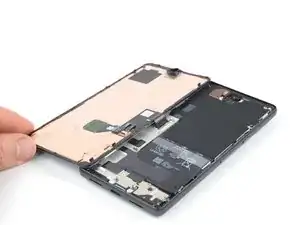

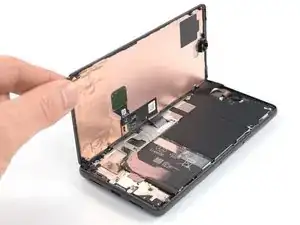

Поднимите правый край экрана вверх и влево, как при открытии книги.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не растянуть и не повредить гибкий кабель.

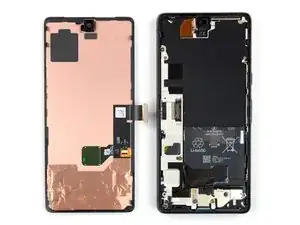

Установите экран вверх ногами и параллельно рамке перед продолжением работы.

Кронштейн кабеля дисплея сидит плотно и требует некоторого усилия для снятия.

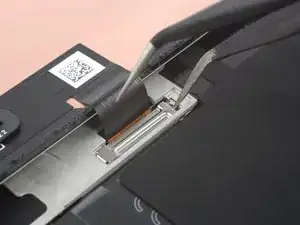

Вставьте одну руку пинцета в выемку в верхней части кронштейна кабеля дисплея.

Нажмите кронштейн внутрь и подденьте его, чтобы освободить.

Используйте пинцет, чтобы вытащить кронштейн кабеля дисплея, потянув его из-под среднерамной части в направлении камер.

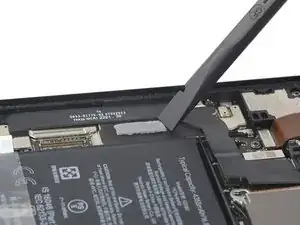

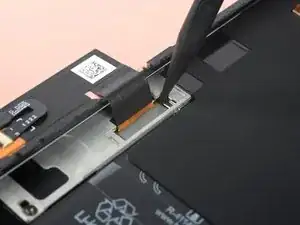

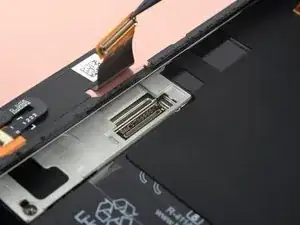

Используйте лопатку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и подняв его вертикально вверх из гнезда.

Для повторного присоединения таких зажимных разъёмов, аккуратно совместите и нажмите одну сторону до щелчка, затем повторите для другой стороны. Не нажимайте посередине. Если разъём будет смещён, контакты могут погнуться и получить необратимые повреждения.

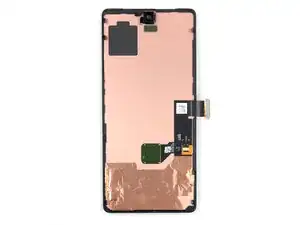

Задняя сторона экрана Pixel очень хрупкая. Даже небольшой царапины или вмятины достаточно, чтобы повредить экран.

Чтобы не повредить ваш экран или экран-замену:

При обращении с экраном держите его за края.

При укладке экрана на рабочую поверхность убедитесь, что ничто не касается тыльной стороны экрана. Рассмотрите возможность размещения на мягкой безворсовой салфетке.

Осторожно: не прокалывайте и не сгибайте аккумулятор инструментом в следующих шагах — проколотый или согнутый аккумулятор может протечь или загореться.

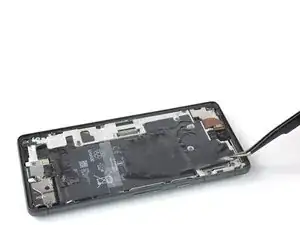

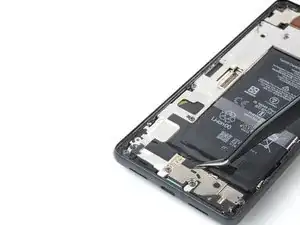

Снимите чёрную силиконовую прокладку с аккумулятора и среднерамной части, приподнимая её пинцетом.

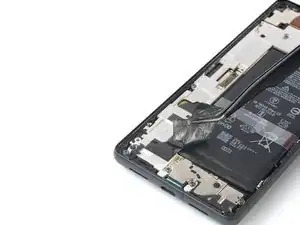

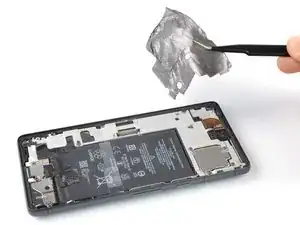

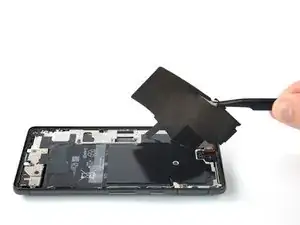

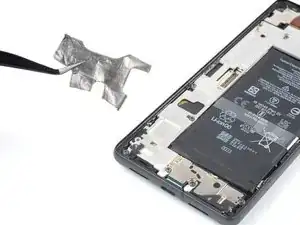

Аккуратно снимите верхнюю графитовую фольгу с аккумулятора и среднерамной части с помощью пинцета.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить её клей.

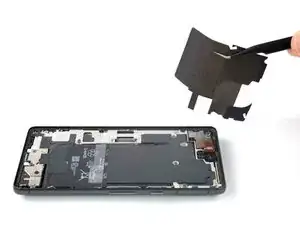

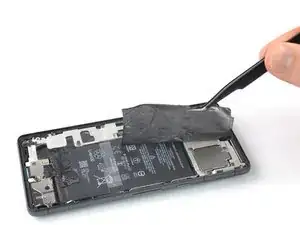

Аккуратно снимите нижнюю графитовую фольгу с аккумулятора и среднерамной части с помощью пинцета.

Если фольгу трудно снять, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить её клей.

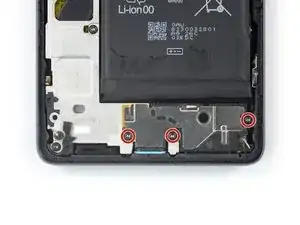

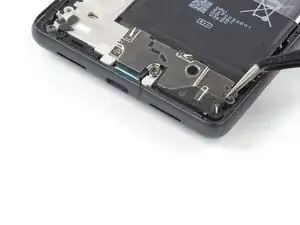

Отверткой Torx T3 отвинтите три винта длиной 5,1 мм, которые фиксируют динамик.

Подденьте динамик пинцетом и выньте его из гнезда.

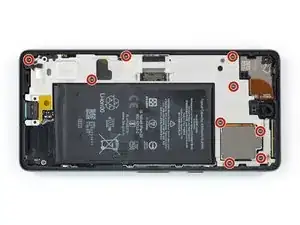

Отверткой Torx T3 отвинтите девять винтов длиной 5,1 мм, которые фиксируют среднерамную часть.

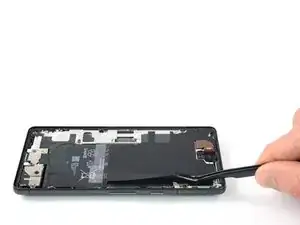

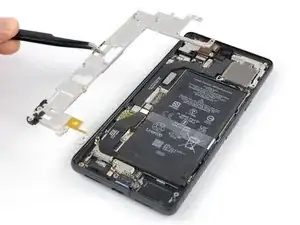

Используйте пинцет, чтобы снять среднерамную часть.

При сборке проверьте состояние термопрокладки. Если она повреждена, удалите прокладку, очистите поверхность спиртом высокой концентрации (более 90%) и безворсовой салфеткой, и установите новую термопрокладку.
