Замена аккумулятора Google Pixel 6a

Разрядите батарею ниже 25% перед началом ремонта. Заряженный аккумулятор может загореться при повреждении.

Перед началом ремонта обратите внимание на следующее:

Шов экрана: Этот шов отделяет экран от остальной части телефона. Не поддёргивайте экран в этой зоне.

Шов рамки: Здесь пластиковая рамка, защищающая экран, соединяется с корпусом. Она зафиксирована пластиковыми защёлками. Именно здесь следует поддевать.

Следующие три шага демонстрируют использование Anti-Clamp — инструмента, разработанного нами, чтобы упростить процедуру открытия. Если вы не используете Anti-Clamp, пропустите три шага вниз для альтернативного метода.

Полные инструкции по использованию Anti-Clamp можно найти в этом руководстве.

Если экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на правый край телефона.

Расположите присоски ближе к середине правого края телефона — одна спереди, другая сзади.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту для повышения трения.

Потяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются совмещёнными. Если они начнут смещаться, немного ослабьте присоски и выровняйте рычаги.

Нагрейте iOpener и пропустите его через рычаги Anti-Clamp так, чтобы он лежал на правом крае телефона.

Можно также использовать фен или тепловую пушку, но сильный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Подождите одну минуту, чтобы клей ослаб и образовался зазор для открытия.

Вставьте медиатор под рамку экрана, когда Anti-Clamp создаст достаточный зазор.

Если Anti-Clamp не создаёт достаточного зазора, нагрейте участок сильнее и поверните ручку по часовой стрелке на пол-оборота.

Не проворачивайте более чем на пол-оборота за раз и ждите одну минуту между поворотами. Дайте Anti-Clamp и времени делать свою работу.

Пропустите следующие два шага.

Нагрейте iOpener и приложите его к правому краю экрана в течение двух минут.

Можно также использовать фен, тепловую пушку или горячую плиту, но не перегревайте телефон — дисплей и внутренний аккумулятор чувствительны к температуре.

Прикрепите присоску к экрану как можно ближе к центру правого края.

Резко и равномерно потяните присоску вверх, чтобы создать зазор между рамкой и корпусом.

Вставьте медиатор в образовавшийся зазор.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, ещё раз нагрейте край и попробуйте снова.

Если дисплей сильно треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска держалась. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

Продолжая тянуть присоску, поверните медиатор вверх под острым углом.

Аккуратно продвиньте медиатор вперёд, одновременно поддевая, чтобы переместить его в шов рамки.

Вставляйте медиатор не более чем на 3.5 мм, чтобы не повредить внутренние компоненты.

Проводите медиатор вдоль правого края, чтобы отщёлкнуть пластиковые защёлки, фиксирующие рамку к корпусу.

Расположите медиатор у правого верхнего края перед переходом к следующему шагу.

Поверните пластиковую лопатку у верхнего правого угла телефона, чтобы освободить защёлки.

Оставьте лопатку в верхнем правом углу, чтобы защёлки не зафиксировались снова.

Вставляйте лопатку не глубже 4 мм, чтобы не повредить внутренние компоненты.

Вставьте новую пластиковую лопатку в образовавшийся зазор.

Проведите лопаткой вдоль верхнего края, чтобы освободить защёлки.

При работе вокруг фронтальной камеры вставляйте лопатку не глубже 3 мм, чтобы не повредить объектив.

Поверните пластиковую лопатку у верхнего левого угла телефона, чтобы освободить защёлки.

Оставьте лопатку в верхнем левом углу, чтобы защёлки не зафиксировались снова.

Вставьте новую пластиковую лопатку в только что образованный зазор.

Проведите лопаткой вдоль левого края, чтобы освободить защёлки.

Вставляйте лопатку не глубже 3 мм, чтобы не повредить внутренние компоненты.

Повторите процедуру поворота и проведения для оставшегося ребра.

На этом этапе экран должен отделиться от корпуса. Если по краям экрана всё ещё ощущается сопротивление, используйте пластиковую лопатку, чтобы освободить оставшиеся защёлки.

Не пытайтесь полностью снять экран — он всё ещё подключён к корпусу гибким шлейфом.

Поднимите правый край экрана вверх и влево, как при открывании книги.

Разместите экран вверх ногами и параллельно корпусу перед продолжением работы.

Не скручивайте экран и не отводите его слишком далеко от корпуса, чтобы не повредить гибкий шлейф.

Кронштейн кабеля дисплея зафиксирован металлическими защёлками.

Используйте пинцет, чтобы подогнуть нижнюю часть кронштейна вверх, освободив металлическую защёлку.

Снимите кронштейн кабеля дисплея.

При сборке вставляйте верхнюю часть кронштейна первой, затем прижимайте другую сторону. Несоблюдение этого порядка может привести к искрению и повреждению платы.

Будьте крайне осторожны: риск повреждения мелких компонентов вокруг прижимного разъёма высок.

Вставьте кончик пластиковой лопатки под нижний правый край прижимного разъёма кабеля дисплея, прямо над ближайшим отверстием для винта.

Подденьте и отсоедините прижимной разъём кабеля дисплея.

Чтобы заново прикрепить такие прижимные разъёмы, аккуратно совместите и прижмите одну сторону до щелчка, затем выполните то же с другой стороной. Не давите посередине. При смещении разъёма контакты могут погнуться и получить необратимые повреждения.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина могут повредить экран.

Чтобы не повредить экран или новый экран:

При обращении с экраном держите его за кромки.

При размещении экрана на рабочей поверхности убедитесь, что ничто не касается задней стороны экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Снимите экран.

При сборке:

Если вы заменили экран, проверьте отверстие для фронтальной камеры и вырез для датчика на новом экране и удалите все защитные прокладки.

Проверьте, не осталась ли резиновая прокладка датчика приближённости на задней стороне старого экрана — она может прилипнуть. При необходимости замените её.

Это хорошее место для тестирования телефона перед окончательной сборкой. Временно подключите экран, включите телефон и убедитесь, что он работает как ожидалось. Перед продолжением сборки выключите телефон.

Не забудьте установить кронштейн кабеля дисплея.

Следуйте этому руководству для замены клея экрана.

Если вы устанавливаете новый экран, следуйте этому руководству для калибровки датчика отпечатков пальцев.

Используйте пинцет, чтобы отогнуть серебристую ленту, соединяющую среднюю рамку и верхний динамик.

Не снимайте ленту полностью. Нужно лишь убрать перемычку между средней рамкой и верхним динамиком.

Используйте пинцет, чтобы отогнуть ленту, закрывающую два винта по обе стороны порта USB-C.

Используйте отвёртку Torx T3, чтобы выкрутить 16 винтов, крепящих среднюю рамку к корпусу:

Восемь винтов 4,3 мм

Пять винтов 2,9 мм

Два винта 4,9 мм

Один винт 4,6 мм

Вставьте металлическую лопатку между верхней частью средней рамки и корпусом, рядом с фронтальной камерой.

Подденьте лопаткой, чтобы освободить верхнюю часть средней рамки от защёлок.

Вставьте лопатку между нижним левым краем средней рамки и корпусом.

Подденьте лопаткой, чтобы освободить нижнюю часть средней рамки от защёлок.

Снимите среднюю рамку.

Вы можете почувствовать небольшое сопротивление. Это нормально, так как средняя рамка слегка склеена с радиатором термопастой.

При сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательным закрытием корпуса. Обязательно полностью выключите телефон перед продолжением работы.

Используйте плоский конец лопатки, чтобы соскоблить термопасту.

Удалите остатки термопасты изопропиловым спиртом и либо фильтром для кофе, либо безворсовой тканью.

Повторите процесс очистки термопасты на средней рамке.

При сборке следуйте этому руководству по повторному нанесению термопасты на устройство.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём аккумулятора.

Если в вашем устройстве нет 5G mmWave-антенны, пропустите следующие четыре шага.

Используйте отвертку T3 Torx, чтобы выкрутить винт 2,9 мм, фиксирующий скобу 5G mmWave-антенны.

Используйте пинцет или пальцы, чтобы сдвинуть скобу к правому краю телефона и отсоединить её защёлку.

Снимите скобу 5G mmWave-антенны.

Используйте лопатку, чтобы приподнять и отключить нажимной разъём 5G mmWave-антенны.

Используйте пинцет или пальцы, чтобы снять 5G mmWave-антенну.

Если в вашем устройстве нет прокладки аккумулятора, пропустите следующие три шага.

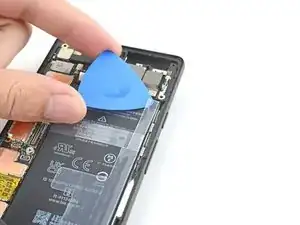

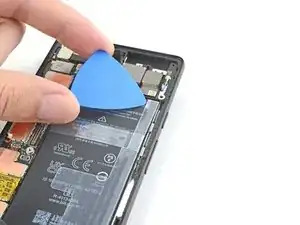

Вставьте медиатор для вскрытия между пластиковой прокладкой аккумулятора и аккумулятором.

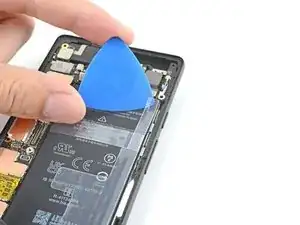

Сдвигайте медиатор вперёд, одновременно поддевая, чтобы отделить часть прокладки, достаточную для захвата пинцетом.

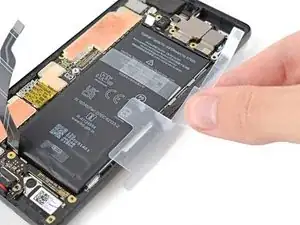

Используйте пинцет или пальцы, чтобы аккуратно отслоить прокладку аккумулятора от устройства.

Снимите прокладку аккумулятора.

Если в комплекте с новым аккумулятором нет этой прокладки, перенесите её на заменяемую деталь.

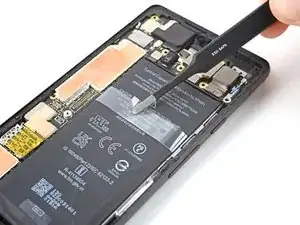

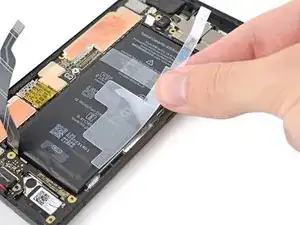

Используйте пинцет или пальцы, чтобы отодрать пластиковые тяговые ленты от аккумулятора.

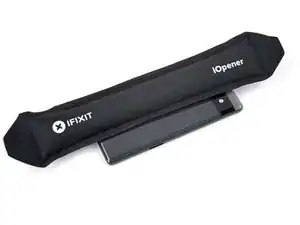

Нагрейте iOpener и приложите его к задней части устройства на две минуты.

Можно также использовать фен, термофен или горячую плиту, но будьте осторожны, чтобы не перегреть телефон — аккумулятор чувствителен к нагреву.

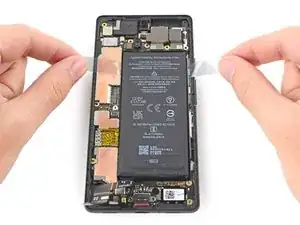

Тяните ленты взад-вперёд пилящими движениями вдоль аккумулятора, чтобы отделить клей под ним.

Работайте медленно. Легко потерять захват и случайно выдернуть ленту из-под аккумулятора.

Если трудно отделить клей, нагрейте сильнее и подождите, пока клей не размягчится.

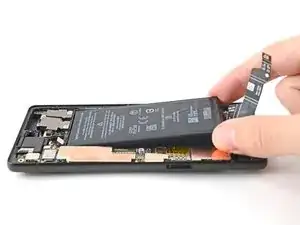

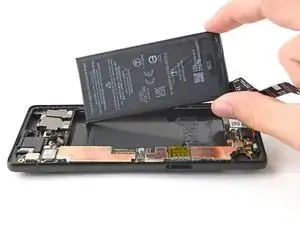

Наклоните аккумулятор, чтобы отделить оставшуюся часть клея.

Снимите аккумулятор.

Не устанавливайте обратно повреждённый или деформированный аккумулятор — это представляет потенциальную опасность.

Закрепите новый аккумулятор с помощью заранее вырезанного клея или двусторонней клейкой ленты. Чтобы правильно его разместить, нанесите новый клей в корпус устройства в тех местах, где находился старый клей, а не прямо на аккумулятор. Плотно прижмите новый аккумулятор на место.

При сборке временно подключите аккумулятор к плате, чтобы помочь правильно сориентировать его. Отключите аккумулятор после его установки на место.
