Замена фронтальной камеры Google Pixel 7

Разрядите аккумулятор ниже 25% перед началом этого ремонта. Заряженный аккумулятор может воспламениться при повреждении.

Полностью выключите телефон и отключите все кабели.

Экран Google Pixel 7 удерживается на месте рамой безопасности из пластиковых защёлок и клея.

Во время извлечения убедитесь, что вставляете монтажные лезвия под рамку безопасности, чтобы не отделить её от экрана.

Вставляйте лезвие только на глубину примерно 3.5 мм во время извлечения, чтобы не повредить внутренности и не мешать пластиковым защёлкам.

Вокруг всего экрана расположено несколько пластиковых защёлок. Если ваше лезвие застревает во время снятия экрана, это значит, что вы вставили его слишком глубоко под экран.

Следующие три шага демонстрируют Anti-Clamp — инструмент, который мы разработали, чтобы облегчить процедуру вскрытия. Если вы не используете Anti-Clamp, перейдите вниз на три шага для альтернативного метода.

Для полной инструкции по использованию Anti-Clamp ознакомьтесь с этим руководством.

Если ваш экран треснул, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска лучше держалась.

Оттяните синюю ручку назад, чтобы разблокировать рычаги Anti-Clamp.

Наденьте рычаги на левый или правый край телефона.

Расположите присоски ближе к нижнему краю телефона — одну на передней стороне, одну на задней.

Сожмите присоски вместе, чтобы создать вакуум.

Если поверхность телефона слишком скользкая и Anti-Clamp не удерживается, вы можете использовать ленту для создания более сцепляющей поверхности.

Вытяните синюю ручку вперёд, чтобы зафиксировать рычаги.

Поверните ручку по часовой стрелке на 360 градусов или до тех пор, пока присоски не начнут растягиваться.

Убедитесь, что присоски остаются выровненными друг с другом. Если они начинают соскальзывать, немного ослабьте присоски и выровняйте рычаги заново.

Нагрейте iOpener и проденьте его через рычаги Anti-Clamp.

Вы также можете использовать фен или тепловую пушку — но экстремальный нагрев может повредить дисплей и/или внутренний аккумулятор, поэтому действуйте осторожно.

Сложите iOpener так, чтобы он лежал на нижнем крае телефона.

Подождите одну минуту, чтобы клей успел ослабеть и образовалась щель для открытия.

Вставьте монтажное лезвие под рамку экрана, когда Anti-Clamp создаст достаточно большую щель.

Если Anti-Clamp не создаёт достаточной щели, подайте больше тепла в эту область и поверните ручку по часовой стрелке на полоборота.

Не поворачивайте более чем на полоборота за раз и подождите одну минуту между поворотами. Дайте Anti-Clamp и времени сделать свою работу.

Пропустите следующие два шага.

Приложите нагретый iOpener к экрану, чтобы ослабить клей под ним. Держите iOpener не менее 3 минут.

Можно также использовать фен, тепловую пушку или нагревательную пластину, но будьте осторожны, чтобы не перегреть устройство. Край должен ощущаться слегка слишком горячим при прикосновении.

Когда экран станет тёплым на ощупь, прилепите ручку-присоску к нижнему краю экрана.

Если экран сильно разбит, заклейте его слоем прозрачной упаковочной ленты, чтобы присоска держалась. Альтернативно можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску клеем к разбитому экрану.

Поднимите экран вместе с рамкой безопасности с помощью присоски, чтобы создать небольшую щель между экраном и корпусом телефона.

В зависимости от возраста телефона это может быть сложно. Если возникают трудности, примените больше тепла к нижнему краю и попробуйте снова.

Вставьте монтажное лезвие в образовавшуюся щель.

Чтобы не повредить телефон, не вставляйте лезвие более чем примерно на 2.5 мм при отделении клея экрана. Обратите внимание на следующие области:

Кабель экрана расположен чуть ниже середины левого края телефона. Будьте очень осторожны, чтобы не порвать кабель.

Вдоль периметра телефона расположено много пружинных контактов. Будьте очень осторожны в этих местах, чтобы не согнуть контакты.

Просуньте медиатор для вскрытия до правого нижнего угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не закрылся снова.

Вставьте второй медиатор по нижнему краю и проведите им до левого нижнего угла экрана, чтобы разрезать клей.

Оставьте медиатор на месте, чтобы клей не закрылся снова.

Вставьте третий медиатор под левый нижний угол экрана.

Проведите медиатор вдоль левого края экрана, чтобы разрезать клей и освободить пластиковые защёлки.

Оставьте медиатор в верхнем левом углу, чтобы клей не закрылся снова.

Если клей становится трудно резать, скорее всего он охладился. Используйте iOpener или тепловой пистолет на 1–2 минуты, чтобы разогреть его.

При резке рядом с фронтальной камерой вставляйте только кончик медиатора (~2,5 мм), чтобы не повредить или не размазать камеру.

Вставьте четвёртый медиатор в верхний левый угол экрана.

Проведите медиатор вдоль верхнего края телефона, чтобы разрезать клей.

Оставьте медиатор в верхнем правом углу, чтобы клей не закрылся снова.

Вставьте пятый медиатор и проведите им вдоль правого края телефона, чтобы разрезать оставшийся клей и освободить правые пластиковые защёлки.

Не пытайтесь снять дисплей полностью — экран всё ещё подключён к сборке телефона гибким кабелем.

Поднимите правый край экрана вверх и влево, как при открытии книги.

Не скручивайте экран и не отводите его слишком далеко от рамки, чтобы не натянуть и не повредить гибкий кабель.

Перед продолжением положите экран вверх ногами параллельно рамке.

Крепление кабеля дисплея сидит плотно и требует некоторого усилия для его освобождения.

Вставьте одну лапку пинцета в отверстие в верхней части крепления кабеля дисплея.

Нажмите крепление внутрь и подденьте вверх, чтобы освободить его.

Используйте пинцет, чтобы снять крепление кабеля дисплея, потянув его снизу от средней рамки в направлении камер.

Используйте лопаточку, чтобы отсоединить гибкий кабель дисплея, поддев разъём и подняв его прямо вверх из гнезда.

Чтобы заново прикрепить такие защёлки, аккуратно совместите разъём и нажмите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъём сдвинут, контакты могут погнуться и получить необратимое повреждение.

Задняя сторона экрана Pixel очень хрупкая. Даже небольшая царапина или вмятина может повредить экран.

Чтобы не повредить экран или заменяемый экран:

При обращении с экраном держите его за кромки.

При укладке экрана на рабочую поверхность убедитесь, что ничего не соприкасается с тыльной стороной экрана. Рекомендуется положить его на мягкую безворсовую ткань.

Отделите экран от телефона.

При сборке:

Проверьте, что все винты затянуты и нет свободных деталей.

Подключите экран и проверьте телефон, чтобы убедиться в его работоспособности. Выключите его и продолжите сборку.

Нанесите новый клей там, где он необходим, после очистки соответствующих мест изопропиловым спиртом (>90%).

Следуйте этому руководству, если вы используете клей, вырезанный по индивидуальным размерам для вашего устройства.

Следуйте этому руководству, если вы используете заранее вырезанную клеевую карту.

Во время запуска после сборки экран пройдёт процедуру калибровки. Не касайтесь экрана в этот период — это может привести к неверной калибровке сенсора и проблемам с сенсорным вводом.

Будьте осторожны, чтобы не проколоть и не согнуть аккумулятор инструментом в последующих шагах — проколотый или согнутый аккумулятор может протечь опасными химикатами или загореться.

Используйте пинцет, чтобы отодрать чёрную силиконовую прокладку от аккумулятора и средней рамки.

Используйте пинцет, чтобы аккуратно отделить верхнюю графитовую фольгу от аккумулятора и средней рамки.

Если фольгу трудно отлепить, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить её клей.

Используйте пинцет, чтобы аккуратно отслоить нижнюю графитовую фольгу от аккумулятора и среднерамной панели.

Если фольга плохо отходит, приложите нагретый iOpener к фольге на две минуты, чтобы ослабить клей.

Используйте отвертку Torx T3, чтобы выкрутить три винта длиной 5,1 мм, крепящие динамик.

Используйте пинцет, чтобы поднять динамик из посадочного места и вынуть его.

Используйте отвертку Torx T3, чтобы выкрутить девять винтов длиной 5,1 мм, крепящих среднерамную панель.

Используйте пинцет, чтобы снять среднерамную панель.

При сборке проверьте состояние теплопроводящей прокладки. Если она повреждена, удалите прокладку, очистите область с помощью изопропилового спирта высокой концентрации (более 90%) и микрофибры или безворсовой ткани, затем установите новую теплопроводящую прокладку.

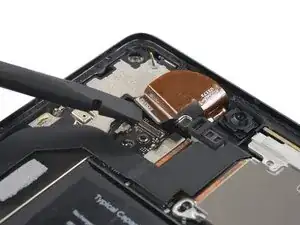

Используйте лопаточку, чтобы отсоединить кабель аккумулятора, поддев разъем вертикально вверх из его гнезда.

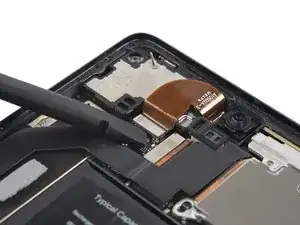

Используйте лопаточку, чтобы отсоединить кабель фронтальной камеры, поддев разъем вертикально вверх из его гнезда.

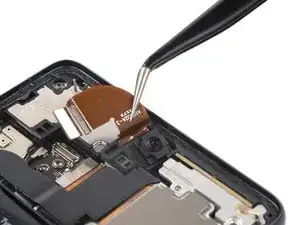

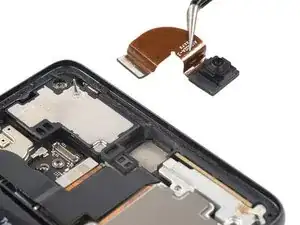

Используйте пинцет, чтобы вынуть фронтальную камеру из посадочного места и удалить её.
