Замена радиатора PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или медиатор, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Удалите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека.

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке для батареи, по обе стороны от контактов батареи.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Удалите нижний винт Phillips 5 мм по обе стороны от петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвертка T6 Torx, но при частом использовании винты могут сорваться).

Возьмитесь за задние углы верхнего корпуса и потяните вверх. Пока не снимайте верхний корпус полностью; необходимо сначала отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков может потребоваться покачать корпус вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхний корпус вверх и в сторону экрана так, чтобы он опирался о экран.

Снимите оранжевую ленту, фиксирующую шлейф трекпада на плате.

Отключите шлейф трекпада от платы.

Снимите верхний корпус с компьютера.

Удалите серебристый винт Phillips 9.5 мм сверху правой платы датчика окружающего освещения.

Удалите маленький чёрный винт Phillips 3 мм снизу платы.

Поднимите правую плату датчика окружающего освещения строго вверх от логической платы.

Удалите два чёрных винта Phillips с правого динамика.

Отсоедините динамик от логической платы и отложите в сторону.

Подденьте ногтем чёрную пластиковую защёлку, фиксирующую кабель модема.

Вытащите кабель модема из разъёма.

Отключите указанные 13 кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма справа находятся над платой перед закручиванием винтов.

Удалите следующие 8 винтов Phillips, крепящих логическую плату:

Три 6.5 мм в верхнем левом углу.

Пять 4.5 мм по периметру платы.

Два кабеля всё ещё подключены к логической плате и должны быть удалены перед извлечением платы из компьютера.

Используйте медиатор, чтобы аккуратно (очень аккуратно) приподнять левую сторону логической платы.

Если плата не выходит сразу, возможно, потребуется размягчить термопасту между платой и радиатором. Вы можете размягчить термопасту с помощью фена. Перемещайте фен туда-сюда между двумя вентиляторами примерно на один дюйм над логической платой в течение одной минуты. После этого плата должна легко отделиться.

Отключите разъём питания (DC-In) от левой стороны логической платы.

Отключите кабель батареи от переднего левого угла логической платы.

Возьмите логическую плату за левый край одной рукой и за самую тонкую часть другой рукой. Поднимите левый край платы до примерно 30 градусов (если у вас нет транспортира, просто поднимите до тех пор, пока порт DVI не освободит правую петлю).

Когда плата освободит порты, сдвиньте её влево и извлеките.

Важно: при повторной установке логической платы необходимо заменить термопасту, располагающуюся между процессором на логической плате и радиатором. Невыведение старой пасты и несвоевременное нанесение нового слоя может привести к перегреву компьютера и повреждению.

Чтобы правильно собрать PowerBook, очистите и замените старую термопасту. Воспользуйтесь нашим Руководством по нанесению термопасты, чтобы подготовить поверхности процессора и радиатора.

Используйте жёсткую пластиковую кромку, чтобы соскрести термопасту с процессора.

При установке логической платы убедитесь, что все кабели проложены вокруг и выше платы — не под ней, — и что два кабеля, проходящие под платой, подключены перед тем, как вставлять плату на место.

Установите логическую плату обратно в корпус, стараясь не смещать её после того, как процессор соприкоснётся с недавно нанесённой термопастой.

Снимите два 3 мм чёрных винта с крестовой шлицем с платы левого датчика освещённости.

Поднимите плату левого датчика освещённости и извлеките её из компьютера, при необходимости удаляя ленту.

Отведите кабели Bluetooth и RJ-11 вокруг левой стороны динамика.

Отключите кабель динамика от платы питания/звука.

Снимите 4 мм стопорную гайку снизу левого динамика.

Удалите 3 мм чёрный винт с крестовой шлицем в нижнем левом углу сборки динамиков, слева от отсека аккумулятора.

Поднимите сборку динамиков (включая правый динамик) и извлеките её из компьютера.

Снимите два 4,2 мм серебристых винта с крестовой шлицем с левых углов каркаса PC-карт.

Затем установлены два 6,8 мм винта с буртиком на правой стороне каркаса карт.

Поднимите каркас PC-карт и извлеките его из компьютера.

При установке каркаса PC-карт убедитесь, что он закреплён на стойке металлической кнопки извлечения.

Снимите два 4,2 мм серебристых винта с обеих сторон большого оранжевого шлейфа Airport.

Поднимите карту Airport из компьютера и подденьте лопаткой между картой и разъёмом антенны, чтобы отсоединить кабель от карты.

Отведите антенный кабель от стороны карты, при необходимости удаляя ленту.

Карту Airport полностью вынимать не нужно. Необходимо лишь освободить антенный кабель Airport.

Используя лопатку, подденьте плату Bluetooth из гнезда перед отсеком аккумулятора.

Отключите антенный кабель Bluetooth от платы Bluetooth.

Закройте дисплей и разверните компьютер так, чтобы сторона с петлями была обращена к вам.

Удалите оставшийся винт с крестовой шлицем по обеим сторонам петли (всего два винта).

Откройте дисплей и поверните компьютер так, чтобы экран был обращён к вам.

Удалите 10 мм винт T8 Torx, расположенный ближе к дисплею, по обеим сторонам петли (всего два винта).

При установке дисплея убедитесь, что правый винт прижимает заземляющую петлю от шлейфа данных дисплея.

Обязательно поддерживайте дисплей одной рукой при снятии двух последних винтов.

Удалите более длинные 13 мм винты T8 Torx с буртиком, остающиеся на каждой петле (всего два винта).

Снимите дисплей.

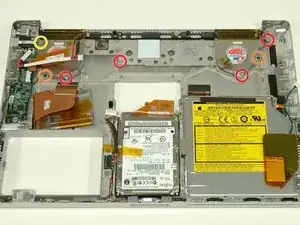

Удалите следующие 7 винтов с крестовой шлицем, удерживающих радиатор:

Четыре 4 мм серебристых винта.

Два 5 мм чёрных винта.

Один 9 мм серебристый винт в верхнем левом углу левого вентилятора.

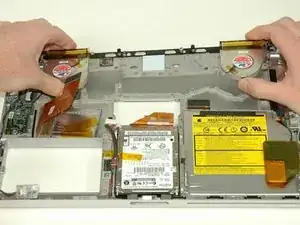

Снимите радиатор из корпуса, обращая внимание на левый угол, который может зацепиться за корпус (вместе с радиатором выйдут вентиляторы).

Удалите семь винтов с крестовой шлицем, крепящих вентиляторы к радиатору.

Поднимите вентиляторы и извлеките их из радиатора.
