Замена левого шарнира сцепления PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопатку, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Удалите четыре винта с крестовой шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти от отсека памяти.

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке батареи, по обе стороны от контактов батареи.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов вы должны размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к Вам.

Удалите нижний винт Phillips 5 мм по обе стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов вы должны размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвёртка T6 Torx, но при частом использовании винты могут сорваться).

Возьмитесь за задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо ещё отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков может понадобиться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и к экрану так, чтобы она опёрлась о экран.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к логической плате.

Отключите ленточный кабель трекпада от логической платы.

Снимите верхнюю крышку с компьютера.

Удалите серебристый винт Phillips 9.5 мм с верхней части платы датчика окружающего освещения справа.

Удалите маленький чёрный винт Phillips 3 мм с нижней части платы.

Поднимите плату правого датчика окружающего освещения строго вверх от логической платы.

Удалите два чёрных винта Phillips с правого динамика.

Поднимите динамик от логической платы и отложите в сторону.

Используйте ноготь, чтобы перевернуть чёрную пластиковую защёлку, фиксирующую кабель модема.

Вытащите кабель модема из его разъёма.

Отключите 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма с правой стороны находятся над платой перед закручиванием винтов.

Удалите следующие 8 винтов Phillips с логической платы:

Три 6.5 мм в верхнем левом углу.

Пять 4.5 мм по краям.

Два кабеля всё ещё соединяют логическую плату и должны быть отключены перед тем, как полностью извлечь плату из компьютера.

Используйте лопатку, чтобы осторожно (очень осторожно) поддеть левую сторону логической платы.

Если логическая плата сразу не выходит, возможно, потребуется размягчить термопасту между логической платой и радиатором. Вы можете размягчить термопасту феном. Перемещайте фен туда-обратно между двумя вентиляторами примерно на один дюйм над логической платой в течение одной минуты. После этого плата должна легко освободиться.

Отключите разъём питания (DC-In) от левой стороны логической платы.

Отключите кабель батареи от переднего левого угла логической платы.

Возьмитесь за логическую плату за левый край одной рукой и за самую тонкую часть другой рукой. Поднимите левый край платы примерно под углом 30 градусов (если у вас нет транциркуля, просто поднимите до тех пор, пока разъём DVI не освободит правый шарнир).

Когда логическая плата освободит порты, сдвиньте её влево и извлеките.

Важно: при повторной установке платy требуется заменить термопасту, располагающуюся между процессором на плате и радиатором. Невыведение старой пасты и отсутствие нового слоя могут привести к перегреву компьютера и повреждениям.

Для правильной сборки PowerBook необходимо очистить и заменить старый термоинтерфейс. Используйте наше руководство Нанесение термопасты, чтобы подготовить поверхности процессора и радиатора.

Используйте жёсткий пластиковый край, чтобы соскрести термоматериал с процессора.

При установке платы убедитесь, что все кабели проложены вокруг и над платой — не под ней, и что два кабеля, проходящие под платой, подключены до того, как вы вставите плату на место.

Разместите плату в компьютере, стараясь не смещать её после того, как процессор соприкоснётся с нанесённой термопастой.

Снимите два 3 мм чёрных винта Phillips с платы левого датчика окружающего освещения.

Поднимите плату левого датчика окружающего освещения из компьютера, при необходимости удаляя ленту.

Отведите кабели Bluetooth и RJ-11 от левой стороны динамика.

Отключите кабель динамика от платы питания/звука.

Снимите 4 мм шестигранную гайку под левым динамиком.

Снимите 3 мм чёрный винт Phillips внизу слева от узла динамика, слева от отсека батареи.

Поднимите узел динамиков (включая правый динамик) и выньте его из компьютера.

Снимите два 4,2 мм серебристых винта Phillips из левых углов корзины PC Card.

Далее снимите два 6,8 мм винта с плечиком, расположенные с правой стороны корзины.

Поднимите корзину PC Card и выньте её из компьютера.

При установке корзины PC Card убедитесь, что вы закрепили её на стойке кнопки извлечения из металла.

Снимите два 4,2 мм серебристых винта Phillips с обеих сторон широкого оранжевого шлейфа Airport.

Поднимите карту Airport из компьютера и вставьте лопатку между картой и разъёмом антенны, чтобы отсоединить кабель от карты.

Отведите кабель антенны от стороны карты, при необходимости удаляя ленту.

Вам не нужно полностью снимать карту Airport. Нужно лишь освободить кабель антенны Airport.

С помощью лопатки подденьте плату Bluetooth из гнезда перед отсеком батареи.

Отключите кабель антенны Bluetooth от платы Bluetooth.

Закройте дисплей и поверните компьютер так, чтобы сторона петель была направлена к вам.

Снимите оставшийся винт Phillips по обеим сторонам петли (всего два винта).

Откройте дисплей и поверните компьютер так, чтобы экран был направлен на вас.

Снимите 10 мм винт Torx T8, находящийся ближе к дисплею с обеих сторон петли (всего два винта).

При установке дисплея убедитесь, что правый винт прижимает заземление от кабеля передачи данных дисплея.

Обязательно поддерживайте дисплей одной рукой при снятии последних двух винтов.

Снимите более длинный 13 мм винт Torx T8 с плечиком, оставшийся на каждой петле (всего два винта).

Снимите дисплей.

Снимите два 11 мм × 1,5 мм шестигранных винта возле нижних левого и правого углов дисплея.

Отвертка Torx T6 вполне подходит.

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковой окантовкой, прикреплённой к задней рамке, возле нижнего левого угла дисплея.

Не вставляйте лопатку между пластиковой окантовкой задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.

Держа лопатку под передней рамкой дисплея, проведите ею вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея с алюминиевых язычков на передней рамке.

Продвигайтесь вдоль боковой стороны дисплея, пока задняя рамка не отделится от передней рамки.

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки сцепления.

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от экрана.

Используйте лопатку, чтобы поддеть пластиковые фиксирующие защёлки на задней рамке дисплея над выступающими алюминиевыми штифтами передней рамки дисплея.

На этом этапе защёлки по левому и правому краям задней рамки дисплея должны освободиться от выступающих алюминиевых штифтов передней рамки дисплея. Если это не так, используйте лопатку, чтобы поддеть их за переднюю рамку дисплея.

Незначительно приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю экрана, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и положите её на стол.

Вытяните плату антенны из крышки муфты.

Отогните три края крышки платы антенны и снимите её с платы антенны.

Используйте плоский конец лопатки, чтобы приподнять оба кабельных разъёма антенны от платы антенны.

Чёрная антенна подключается близко к центру платы антенны.

При необходимости удалите две части клейкой ленты, закрывающие выводы инвертора.

Инвертор — чрезвычайно тонкая печатная плата, она очень хрупкая и легко трескается. Будьте осторожны при обращении.

Используйте лопатку, чтобы приподнять конец инвертора из крышки муфты.

Поднимите инвертор достаточно высоко, чтобы получить доступ к обоим разъёмам кабелей.

Отключите оба кабеля инвертора, потянув их разъёмы от гнёзд на инверторе.

Снимите инвертор с дисплея и отложите его в сторону.

Удалите пять винтов с крестообразным шлицем, фиксирующих прижимную скобу ЖК-дисплея к передней рамке дисплея.

Снимите прижимную скобу ЖК-дисплея с передней рамки дисплея.

Некоторые устройства не имеют этой скобы. Если в вашем устройстве скоба отсутствует, удалите пять винтов и переходите к следующему шагу.

Крышка муфты изготовлена из алюминия и удерживается на петлях муфты металлическими защёлками, для снятия которых требуется значительное усилие. Действуйте осторожно.

Используйте большие пальцы, чтобы оттолкнуть крышку муфты от петель муфты.

Продолжая надавливать большими пальцами, поверните крышку муфты к себе за её длинный край, чтобы отщелкнуть её с петли муфты.

Возможно, потребуется пошевелить крышку муфты, одновременно оттягивая её от петель, чтобы освободить фиксирующие защёлки.

Повторите этот процесс для другой стороны крышки муфты. После того как крышка муфты полностью освободится от петель муфты, снимите её с передней рамки дисплея.

При установке крышки муфты убедитесь, что кабель данных дисплея проложен внутри крышки муфты и выходит из конца между петлёй и рамкой дисплея.

Снимите кабели инвертора/антенны с левой петли муфты и вытащите их из дисплея.

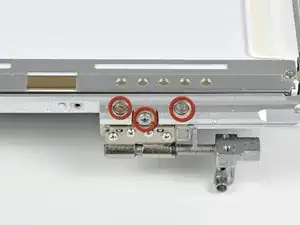

Удалите три винта Torx T8, фиксирующие левую петлю муфты к передней рамке.

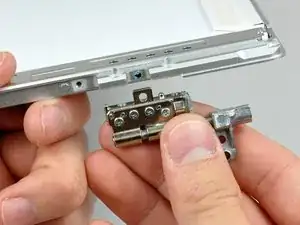

Снимите левую петлю муфты с передней рамки.
