Замена оптического привода PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Удалите четыре винта Phillips из крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке для батареи, по одному с каждой стороны контактов батареи.

Два винта Phillips 12 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов каждый винт должен быть помещён в правильном порядке. Начните с винта, ближайшего к петле дисплея, затем продолжайте наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к Вам.

Удалите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов каждый винт должен быть помещён в правильном порядке. Начните с винта, ближайшего к петле дисплея, затем продолжайте наружу.

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвёртка T6 Torx, но при частом использовании винты могут сорваться).

Хватаясь за задние углы верхней крышки, потяните её вверх. Пока не снимайте верхнюю крышку полностью; сначала нужно отключить кабель клавиатуры и указательной панели.

Поднимите заднюю часть корпуса и проводите пальцами вдоль боков, освобождая корпус по ходу. Освободив боковые части, возможно, придётся покачать корпус вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Поднимите верхнюю крышку и откиньте её в сторону экрана так, чтобы верхняя крышка опиралась на него.

Удалите оранжевую ленту, фиксирующую шлейф указательной панели к плате.

Отключите шлейф указательной панели от платы.

Снимите верхнюю крышку с компьютера.

Удалите короткий чёрный винт Phillips с переднего правого угла оптического привода.

Удалите три более длинных серебристых винта Phillips с монтажного кронштейна слева от оптического привода.

Снимите монтажный кронштейн.

Отключите большой чёрный разъём от платы логики.

Поднимите оптический привод из компьютера со стороны разъёма.

Оптический привод удерживается выравнивающим штифтом в нижнем левом углу.

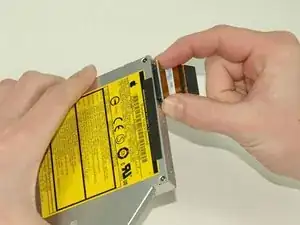

Отключите оранжевый шлейф от задней части оптического привода.

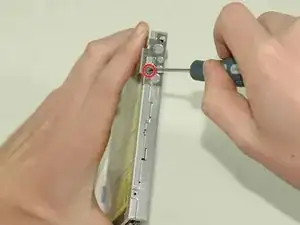

Удалите небольшой серебристый винт Phillips, крепящий кронштейн к левой стороне оптического привода.

Снимите кронштейн.

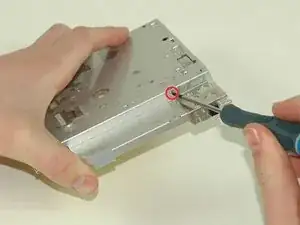

Удалите небольшой серебристый винт Phillips, крепящий кронштейн к правой стороне оптического привода.

Снимите кронштейн.

Убедитесь, что больший кронштейн установлен с правой стороны.

Если в оптическом приводе застрял компакт‑диск или любой другой предмет, у нас есть руководство по ремонту оптического привода.
