Замена Bluetooth в PowerBook G4 Aluminum 15" 1.5–1.67 ГГц

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Извлеките батарею из компьютера.

Снимите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Philips 3 мм в отсеке для батареи, по обе стороны от контактов батареи.

Два винта Philips 12 мм по обе стороны от отсека памяти.

Четыре винта Philips 16 мм вдоль петли.

Поверните корпус компьютера на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к вам.

Снимите три винта Philips 3 мм.

При установке этих винтов необходимо разместить каждый винт в правильном порядке. Начните с винта, расположенного ближе всего к петле дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была направлена к вам.

Снимите нижний винт Philips 5 мм по обе стороны от петли (всего два).

Поверните корпус компьютера на 90 градусов по часовой стрелке так, чтобы разъёмы были направлены к вам.

Снимите три винта Philips 3 мм.

При установке этих винтов необходимо разместить каждый винт в правильном порядке. Начните с винта, расположенного ближе всего к петле дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Снимите два шестигранных винта 1,5 мм в каждом углу рядом с дисплеем (подойдёт отвертка T6 Torx, но при частом использовании винты могут сорваться).

Возьмитесь за задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо сначала отсоединить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проведите пальцами вдоль боков, освобождая корпус по ходу. После освобождения боков, возможно, потребуется покачивать корпус вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и к экрану так, чтобы она упиралась в него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к логической плате.

Отсоедините ленточный кабель трекпада от логической платы.

Снимите верхнюю крышку с компьютера.

С помощью лопатки подденьте плату Bluetooth из её гнезда перед отсеком для батареи.

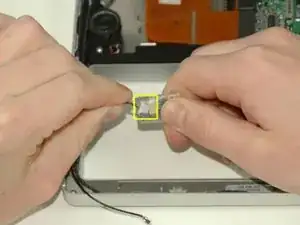

Отсоедините кабель антенны Bluetooth от платы Bluetooth.

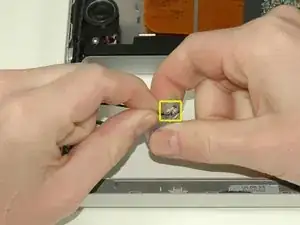

Отсоедините кабель данных Bluetooth от платы Bluetooth.
