Замена карты Airport Extreme в PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопаточку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта Phillips с крышки отсека оперативной памяти.

Сдвиньте крышку отсека памяти в сторону, вдали от отсека памяти.

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке батареи, по обе стороны контактов батареи.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к вам.

Удалите нижний винт Phillips 5 мм с каждой стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдет отвёртка T6 Torx, но при частом использовании винты могут срезаться).

Возьмитесь за задние углы верхнего корпуса и потяните вверх. Пока не считайте верхний корпус полностью снятым; нужно отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и проводите пальцами вдоль боков, освобождая корпус по ходу. Когда стороны будут освобождены, возможно, потребуется покачать корпус вверх и вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхний корпус вверх и к экрану так, чтобы он опирался о него.

Снимите оранжевую ленту, фиксирующую шлейф трекпада к плате логики.

Отключите шлейф трекпада от платы логики.

Снимите верхний корпус с компьютера.

Удалите серебряный винт Phillips 9.5 мм с верхней части платы правого датчика освещённости.

Удалите маленький чёрный винт Phillips 3 мм с нижней части платы.

Поднимите плату правого датчика освещённости строго вверх от платы логики.

Удалите два чёрных винта Phillips с правого динамика.

Поднимите динамик с платы логики и отложите в сторону.

Подденьте ногтем чёрный пластиковый защёлкивающий язычок, фиксирующий модемный кабель.

Выведите модемный кабель из разъёма.

Отключите 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма с правой стороны находятся над платой, прежде чем вставлять винты.

Удалите следующие 8 винтов Phillips с платы логики:

Три 6.5 мм в верхнем левом углу.

Пять 4.5 мм по периметру.

Два кабеля всё ещё соединены с платой логики и должны быть удалены перед полным извлечением платы из компьютера.

Используйте лопаточку, чтобы осторожно (очень осторожно) поддеть левую сторону платы логики.

Если плата логики не освобождается сразу, возможно, потребуется размягчить термопасту между платой логики и радиатором. Вы можете размягчить термопасту феном. Перемещайте фен туда-сюда между двумя вентиляторами примерно на дюйм над платой логики в течение одной минуты. После этого плата логики должна легко отделиться.

Отключите разъём DC-In от левой стороны платы логики.

Отключите кабель батареи от переднего левого угла платы логики.

Возьмите плату логики за левую кромку одной рукой и за наиболее узкую часть другой рукой. Поднимите левый край платы примерно под углом 30 градусов (если у вас нет транспортирa, просто поднимите до тех пор, пока порт DVI не освободит правый шарнир).

После того как плата логики освободит порты, сдвиньте её влево и извлеките.

Важно: при повторной установке платы логики необходимо заменить термопасту, которая наносится между процессором на плате и радиатором. Невыведение старой пасты и неперенанесение свежего слоя может привести к перегреву компьютера и его повреждению.

Для правильной сборки PowerBook вам нужно очистить и заменить старый термоинтерфейс. Используйте наше Руководство по нанесению термопасты для подготовки поверхностей процессора и радиатора.

Используйте жесткий пластиковый край, чтобы соскоблить термоматериал с процессора.

При установке платы логики убедитесь, что все кабели разведены вокруг и над ней — не под ней, — и подключите два кабеля, которые проходят под платой, прежде чем установить плату на место.

Установите плату логики обратно в компьютер, стараясь не смещать её после того, как процессор вступит в контакт с недавно нанесённой термопастой.

Удалите два чёрных винта Phillips 3 мм с платы левого датчика окружающего света.

Поднимите плату левого датчика окружающего света и извлеките её из корпуса, при необходимости сняв ленту.

Освободите кабели Bluetooth и RJ-11 от левого края динамика.

Отключите кабель динамика от платы питания/звука (DC/Sound).

Снимите шестигранную гайку 4 мм, расположенную под левым динамиком.

Удалите чёрный винт Phillips 3 мм в нижнем левом углу блока динамиков, слева от отсека аккумулятора.

Поднимите сборку динамиков (включая правый динамик) и извлеките её из компьютера.

Удалите два серебристых винта Phillips 4.2 мм из левых углов каркаса PC-карт.

Далее установите два винта с цилиндрической втулкой 6.8 мм с правой стороны каркаса карт.

Поднимите каркас PC-карт и извлеките его из компьютера.

При установке каркаса PC-карт убедитесь, что он закреплён на стойке кнопки металлического выбрасывателя.

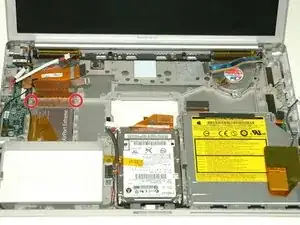

Удалите два серебристых винта Phillips по обеим сторонам большой оранжевой ленты Airport.

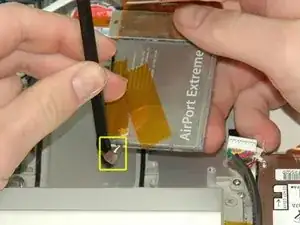

Поднимите карту Airport из компьютера и подденьте шлицевой лопаткой между платой и разъёмом антенны, чтобы отсоединить кабель от платы.

Освободите антенный кабель от стороны платы, при необходимости сняв ленту.

Карту Airport полностью снимать не нужно. Нам нужно только освободить антенный кабель.

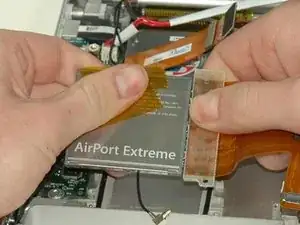

Отключите широкий оранжевый ленточный кабель от карты Airport.
