Замена передней рамки дисплея PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопаточку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Выньте аккумулятор из компьютера.

Снимите четыре винта Phillips с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека.

Снимите следующие 8 винтов:

Два Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к Вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо соблюдать порядок. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была направлена к Вам.

Снимите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо соблюдать порядок. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Снимите два шестигранных винта 1,5 мм в каждом углу рядом с дисплеем (подойдёт отвертка T6 Torx, но при частом использовании винты могут сорваться).

Схватите задние уголки верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо сначала отсоединить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. После освобождения боков возможно потребуется покачивать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана, чтобы она опиралась о него.

Снимите оранжевую ленту, фиксирующую ленточный кабель трекпада к логической плате.

Отсоедините ленточный кабель трекпада от логической платы.

Снимите верхнюю крышку с компьютера.

Снимите серебристый винт Phillips 9,5 мм с верхней части правой платы датчика окружающего освещения.

Снимите маленький чёрный винт Phillips 3 мм с нижней части платы.

Поднимите правую плату датчика окружающего освещения вертикально вверх от логической платы.

Снимите два чёрных винта Phillips с правого динамика.

Отсоедините динамик от логической платы и отложите в сторону.

Подденьте чёрную пластиковую защёлку кабеля модема ногтем, чтобы перевернуть её вверх.

Выдвиньте кабель модема из разъёма.

Отсоедините 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма с правой стороны находятся над платой перед ввинчиванием винтов.

Снимите следующие 8 винтов Phillips с логической платы:

Три 6,5 мм в верхнем левом углу.

Пять 4,5 мм по периметру.

Два кабеля всё ещё подключены к логической плате и должны быть отсоединены перед полной вытаскиванием платы из компьютера.

Используйте лопаточку, чтобы аккуратно (очень аккуратно) приподнять левую сторону логической платы.

Если логическая плата не выходит сразу, возможно потребуется размягчить теплопроводящую пасту между платой и радиатором. Вы можете размягчить термопасту феном. Перемещайте фен взад-вперёд над двумя вентиляторами примерно на один дюйм выше логической платы в течение одной минуты. После этого плата должна легко освободиться.

Отсоедините разъём питания (DC-In) от левой стороны логической платы.

Отсоедините кабель аккумулятора от переднего левого угла логической платы.

Возьмите логическую плату за левый край одной рукой и за самую тонкую часть другой рукой. Поднимите левый край платы под углом примерно 30 градусов (если у вас нет транспортира — просто поднимите до тех пор, пока DVI-разъём не освободит правую петлю).

Когда логическая плата освободит порты, сдвиньте её влево и извлеките.

Важно: при повторной установке логической платы необходимо заменить термопасту, расположенную между процессором на логической плате и радиатором. Невычищенная старая паста и отсутствие нового слоя могут привести к перегреву компьютера и повреждению компонентов.

Для правильной сборки PowerBook очистите и замените старую термопару. Воспользуйтесь нашим руководством Нанесение термопасты, чтобы подготовить поверхности процессора и радиатора.

Используйте жесткую пластиковую кромку, чтобы соскрести термоматериал с процессора.

При установке логической платы убедитесь, что все кабели проложены вокруг и над платой — не под ней, и что два кабеля, проходящие под платой, подсоединены до того, как вы будете сдвигать плату на место.

Установите логическую плату обратно в корпус компьютера, стараясь не смещать её после того, как процессор соприкоснётся с недавно нанесённой термопастой.

Снимите два чёрных винта Phillips 3 мм с платы левого датчика окружающего освещения.

Поднимите плату левого датчика окружающего освещения и извлеките её из компьютера, при необходимости удаляя ленту.

Освободите кабели Bluetooth и RJ-11, выведя их вокруг левой стороны динамика.

Отключите кабель динамика от платы питания/звука.

Снимите шестигранную гайку 4 мм, расположенную под левым динамиком.

Снимите чёрный винт Phillips 3 мм из нижнего левого угла узла динамика, слева от отсека батареи.

Поднимите узел динамиков (включая правый динамик) и извлеките его из компьютера.

Снимите два серебристых винта Phillips 4.2 мм с левых углов корзины PC-карт.

Далее два винта с выступами 6.8 мм устанавливаются с правой стороны корзины карт.

Поднимите корзину PC-карт и извлеките её из компьютера.

При установке корзины PC-карт убедитесь, что она закреплена на штифте металлической кнопки выброса.

Снимите два серебристых винта Phillips 4.2 мм по обе стороны от большого оранжевого шлейфа Airport.

Поднимите карту Airport из компьютера и с помощью лопатки вставьте её между картой и антенным разъёмом, чтобы отсоединить кабель от карты.

Освободите антенный кабель от боковой части карты, при необходимости удаляя ленту.

Снимать карту Airport полностью не требуется. Мы лишь освобождаем антенный кабель Airport.

С помощью лопатки подденьте плату Bluetooth из ниши перед отсеком батареи.

Отключите антенный кабель Bluetooth от платы Bluetooth.

Закройте дисплей и поверните сторону с петлями компьютера к себе.

Снимите оставшийся винт Phillips по обе стороны от петли (всего два винта).

Откройте дисплей и поверните компьютер экраном к себе.

Снимите винт T8 Torx 10 мм, расположенный ближе к дисплею, по обе стороны от петли (всего два винта).

При установке дисплея убедитесь, что правый винт прижимает заземляющую петлю от кабеля данных дисплея.

Обязательно поддерживайте дисплей одной рукой при снятии последних двух винтов.

Снимите более длинный винт T8 Torx с выступом 13 мм, оставшийся на каждой петле (всего два винта).

Снимите дисплей.

Снимите два шестигранных винта 11 мм × 1.5 мм возле нижних левых и правых углов дисплея.

Отвертка T6 Torx подходит отлично.

Вставьте плоский конец лопатки между передней рамкой дисплея и пластиковым ободком, прикреплённым к задней рамке, вблизи нижнего левого угла дисплея.

Не вставляйте лопатку между пластиковым ободком задней рамки дисплея и алюминиевой пластиной задней рамки дисплея.

Держа лопатку под передней рамкой дисплея, проведите ею вокруг нижнего левого угла дисплея.

Поверните лопатку от себя, чтобы отжать заднюю рамку дисплея от алюминиевых защёлок на передней рамке дисплея.

Продвигайтесь вниз по стороне дисплея, пока задняя рамка полностью не отделится от передней рамки.

Вставьте плоский конец лопатки между задней рамкой дисплея и крышкой сцепления.

Поверните лопатку, чтобы отщёлкнуть заднюю рамку от крышки сцепления.

Повторите предыдущие шаги, чтобы отделить правую сторону задней рамки дисплея от экрана.

Используйте лопатку, чтобы поддеть пластиковые фиксирующие защёлки задней рамки дисплея над выступающими алюминиевыми язычками передней рамки дисплея.

В этот момент защёлки на левой и правой кромках задней рамки дисплея должны освободиться от выступающих алюминиевых язычков передней рамки дисплея. Если это не так, используйте лопатку, чтобы поддеть их и пройти за переднюю рамку дисплея.

Слегка приподнимите нижний край задней рамки дисплея и сдвиньте её к верхнему краю экрана, чтобы освободить защёлки вдоль верхнего края задней рамки дисплея.

Поверните заднюю рамку дисплея к себе и уложите её плоско на стол.

Поднимите антенную плату из крышки шарнира (clutch cover).

Отогните три кромки покрытия антенны и снимите его с антенны.

Используйте плоский конец лопатки, чтобы приподнять оба антенных разъёма с антенной платы.

Чёрная антенна подключается примерно по центру антенной платы.

При необходимости удалите кусочки ленты, закрывающие два проводника инвертора.

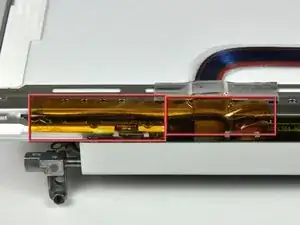

Используйте плоский конец лопатки, чтобы удалить кусок фольгированной ленты, фиксирующей кабель данных дисплея к рамке ЖК-экрана.

При необходимости удалите кусок ленты, закрывающий разъём кабеля данных дисплея.

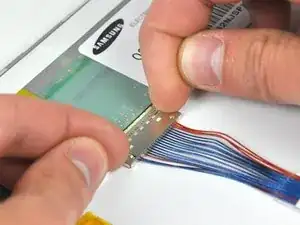

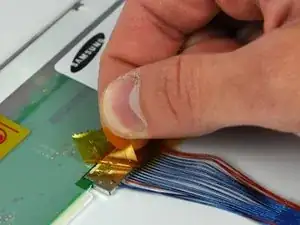

Оттяните разъём кабеля данных дисплея от его гнезда, чтобы отключить его от ЖК-экрана.

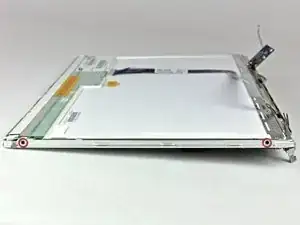

Удалите по два чёрных винта с крестообразным шлицем с каждой стороны дисплея (всего четыре винта).

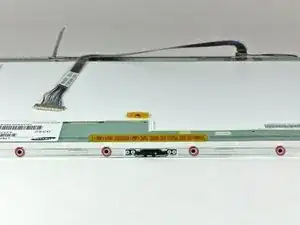

Удалите четыре чёрных винта с крестообразным шлицем вдоль верхнего края дисплея.

Инвертор — чрезвычайно тонкая печатная плата, она очень хрупкая и легко трескается. Обращайтесь осторожно.

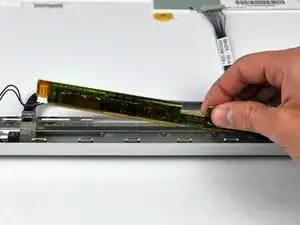

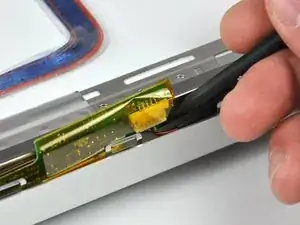

Используйте лопатку, чтобы приподнять конец инвертора из крышки шарнира.

Поднимите инвертор достаточно, чтобы получить доступ к обоим разъёмам кабелей.

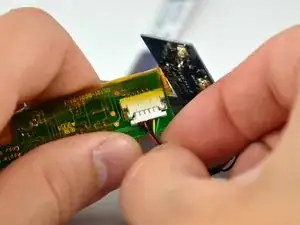

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

Переверните экран так, чтобы передняя рамка была вверх.

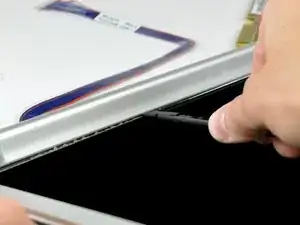

Поднимите переднюю рамку с ЖК-экрана настолько, чтобы вставить плоский конец лопатки между металлической рамкой ЖК-экрана и передней рамкой дисплея.

Попытка вставить лопатку между стеклом ЖК-экрана и металлической рамкой обязательно повредит ЖК-экран.

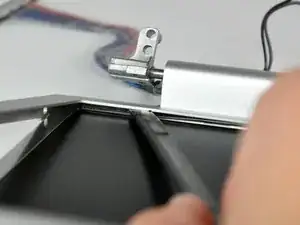

Проведите лопаткой вдоль нижнего края передней рамки дисплея, чтобы отделить клей от рамки ЖК-экрана.

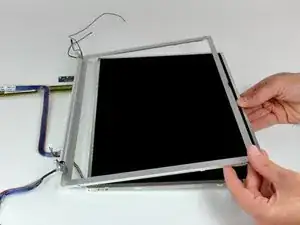

Потяните ЖК-экран к верхнему краю передней рамки дисплея, следя, чтобы какие-либо кабели не зажались.

При необходимости поднимите инвертор из крышки шарнира.

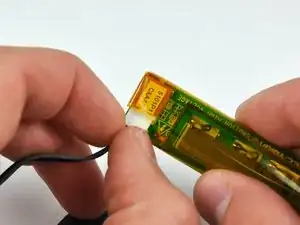

Отключите кабель инвертора, потянув его разъём от гнезда на плате инвертора.

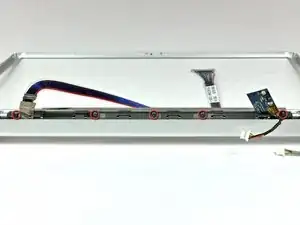

Удалите пять винтов с крестообразным шлицем, крепящих кронштейн фиксации ЖК-экрана к передней рамке дисплея.

Снимите кронштейн фиксации ЖК-экрана с передней рамки дисплея.

На некоторых устройствах этот кронштейн отсутствует. Если у вашего устройства нет кронштейна, удалите пять винтов и переходите к следующему шагу.

Крышка шарнира изготовлена из алюминия и прикреплена к шарнирам металлическими защёлками, для снятия которых требуется значительное усилие. Действуйте осторожно.

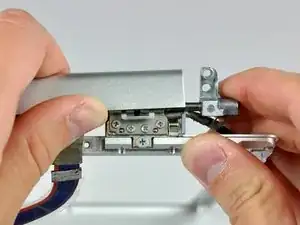

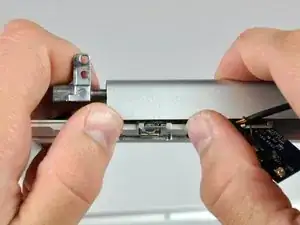

Используйте большие пальцы, чтобы оттолкнуть крышку шарнира от шарниров.

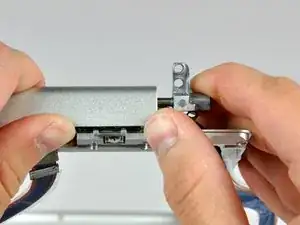

Одновременно нажимая большими пальцами, поверните крышку шарнира к себе вокруг её длинного края, чтобы отщёлкнуть её с шарнира.

Возможно, потребуется покачивать крышку шарнира при нажатии на неё, чтобы освободить удерживающие защёлки.

Повторите эту процедуру для другой стороны крышки шарнира. Как только крышка шарнира полностью освободится от шарниров, снимите её с передней рамки дисплея.

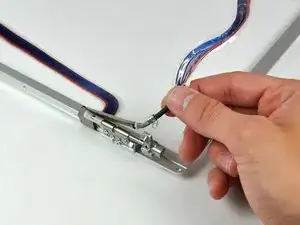

Выведите провода инвертора и кабели данных дисплея из-под шарниров и отложите их в сторону.

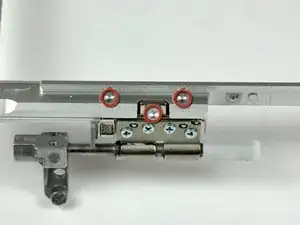

Удалите три винта Torx T8, крепящие правый шарнир к передней рамке дисплея.

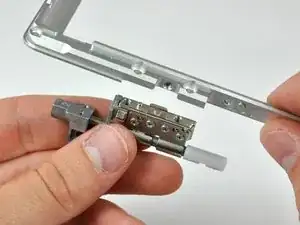

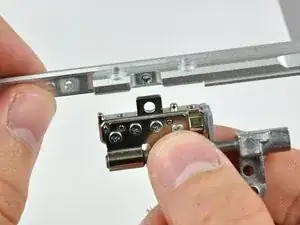

Снимите правый шарнир и отложите его в сторону.

Удалите три винта Torx T8, крепящие левую петлю сцепления к передней рамке.

Снимите левую петлю сцепления и отложите в сторону.

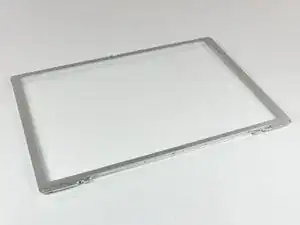

Передняя рамка остаётся.
