Замена нижней крышки PowerBook G4 Aluminum 15" 1.5–1.67 ГГц

Замена металлической нижней крышки.

Шаг 1

Используйте монету или лопаточку, чтобы повернуть фиксатор аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и извлеките его из компьютера.

Шаг 2

Удалите четыре винта Phillips с крышки отсека памяти.

Отодвиньте крышку отсека памяти.

Шаг 3

Удалите следующие 8 винтов:

Два Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два Phillips 12 мм по обе стороны от отсека памяти.

Четыре Phillips 16 мм вдоль шарнира.

Шаг 4

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъем питания был обращён к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь от него наружу.

Шаг 5

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы к Вам был обращён шарнир.

Удалите нижний винт Phillips 5 мм по обе стороны от шарнира (всего два).

Шаг 6

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к Вам.

Удалите три винта Phillips 3 мм.

При установке этих винтов их необходимо размещать в правильном порядке. Начинайте с винта, ближайшего к петле дисплея, и двигайтесь от него наружу.

Шаг 7

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (можно использовать отвёртку T6 Torx, но при частом использовании винты могут сорваться).

Шаг 8

Схватите задние углы верхней крышки и подтяните вверх. Пока не снимайте верхнюю крышку; необходимо сначала отсоединить кабель клавиатуры и тачпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Шаг 9

Поверните верхнюю крышку вверх и в сторону экрана так, чтобы она опиралась на него.

Шаг 10

Снимите оранжевую ленту, фиксирующую шлейф тачпада к плате.

Отключите шлейф тачпада от платы.

Снимите верхнюю крышку с компьютера.

Шаг 11

Удалите серебристый винт Phillips 9.5 мм с верхней части платы правого датчика освещённости.

Удалите маленький чёрный винт Phillips 3 мм с нижней части платы.

Шаг 12

Поднимите плату правого датчика освещённости прямо вверх и извлеките её с логической платы.

Шаг 13

Удалите два чёрных винта Phillips с правого динамика.

Отделите динамик от логической платы и отложите в сторону.

Шаг 14

Подденьте ногтем чёрный пластиковый язычок, фиксирующий кабель модема.

Вытяните кабель модема из его разъёма.

Шаг 15

Отключите 13 указанных кабелей, при необходимости удаляя ленту.

При повторной установке платы убедитесь, что два маленьких разъёма справа находятся над платой перед закручиванием винтов.

Шаг 16

Удалите следующие 8 винтов Phillips, крепящих логическую плату:

Три 6.5 мм в верхнем левом углу.

Пять 4.5 мм по периметру.

Шаг 17

Два кабеля всё ещё подключены к логической плате и должны быть сняты перед полным извлечением платы из компьютера.

Используйте лопаточку, чтобы аккуратно (очень аккуратно) приподнять левую сторону логической платы.

Если плата не освобождается сразу, возможно, потребуется размягчить термопасту между платой и радиатором. Вы можете размягчить термопасту феном. Держите фен в движении над двумя вентиляторами примерно в одном дюйме над платой в течение одной минуты. После этого плата должна легко освободиться.

Шаг 18

Отключите разъём питания DC-In от левой стороны логической платы.

Шаг 19

Отключите кабель аккумулятора от переднего левого угла логической платы.

Шаг 20

Возьмите логическую плату за левый край одной рукой и за самую тонкую часть — другой рукой. Поднимите левый край платы под углом примерно 30 градусов (если у Вас нет транспортирa, просто поднимите до тех пор, пока DVI-разъём не освободит правый шарнир).

Когда логическая плата освободит порты, сдвиньте её влево и выньте.

Шаг 21

Важно: при повторной установке логической платы необходимо заменить теплопроводящую пасту, которая располагается между процессором на логической плате и радиатором. Невыполнение очистки старой пасты и нанесения свежего слоя может привести к перегреву компьютера и повреждениям.

Для правильной сборки PowerBook необходимо очистить и заменить старый теплоинтерфейсный материал. Используйте наше Руководство по нанесению теплопасты, чтобы подготовить поверхности процессора и радиатора.

Шаг 22

Используйте жесткую пластмассовую кромку, чтобы соскрести тепловой материал с процессора.

При установке логической платы убедитесь, что все кабели проложены вокруг и над ней — не под ней, и что два кабеля, проходящие под платой, подключены до того, как вы сдвинете плату на место.

Установите логическую плату обратно в корпус, стараясь не перемещать её после того, как процессор коснется недавно нанесённой теплопасты.

Шаг 23

Снимите два чёрных винта Phillips 3 мм с платы левого датчика внешней освещённости.

Поднимите плату левого датчика внешней освещённости и выньте её из компьютера, при необходимости удаляя ленту.

Шаг 24

Освободите кабели Bluetooth и RJ-11, проложив их вокруг левой стороны динамика.

Шаг 25

Отключите кабель динамика от платы питания/звука (DC/Sound).

Шаг 26

Снимите шестигранную гайку 4 мм, расположенную под левым динамиком.

Снимите чёрный винт Phillips 3 мм с нижнего левого угла сборки динамика, слева от отсека аккумулятора.

Шаг 27

Поднимите сборку динамика (включая правый динамик) и выньте её из компьютера.

Шаг 28

Снимите два серебристых винта Phillips 4,2 мм с левых углов каркаса PC-карты.

Затем снимите два винта с плечиком 6,8 мм на правой стороне каркаса карты.

Шаг 29

Поднимите каркас PC-карты и выньте его из компьютера.

При установке каркаса PC-карты убедитесь, что вы прикрепили его к стойке на металлической кнопке извлечения.

Шаг 30

Снимите по одному серебристому винту Phillips 4,2 мм с каждой стороны большого оранжевого шлейфа Airport.

Шаг 31

Поднимите карту Airport из компьютера и с помощью лопатки (spudger) подденьте между картой и разъёмом антенны, чтобы отсоединить кабель от карты.

Освободите антеннный кабель от стороны карты, при необходимости удаляя ленту.

Нет необходимости полностью извлекать карту Airport. Нам нужно только освободить кабель антенны Airport.

Шаг 32

С помощью лопатки подденьте плату Bluetooth из гнезда перед отсеком аккумулятора.

Шаг 33

Отключите антеннный кабель Bluetooth от платы Bluetooth.

Шаг 34

Закройте дисплей и поверните сторону с петлями компьютера к себе.

Снимите оставшийся винт Phillips по одному с каждой стороны петли (всего два винта).

Шаг 35

Откройте дисплей и поверните компьютер так, чтобы экран был обращён к вам.

Снимите винт T8 Torx 10 мм, находящийся ближе к дисплею с каждой стороны петли (всего два винта).

При установке дисплея убедитесь, что правый винт прижимает массу от кабеля передачи данных дисплея.

Шаг 36

Обязательно поддерживайте дисплей одной рукой при снятии последних двух винтов.

Снимите более длинный винт T8 Torx с плечиком 13 мм, остающийся на каждой петле (всего два винта).

Шаг 37

Снимите дисплей.

Шаг 38

Снимите следующие 7 винтов Phillips с радиатора:

Четыре серебристых винта 4 мм.

Два чёрных винта 5 мм.

Один серебристый винт 9 мм в верхнем левом углу левого вентилятора.

Шаг 39

Выньте радиатор из корпуса, следя за левым углом, так как он имеет тенденцию зацепляться за корпус (вместе с радиатором выйдут и вентиляторы).

Шаг 40

Отключите 4-контактный кабель питания и оранжевый ленточный кабель от платы DC/Sound.

Шаг 41

Снимите винт T8 Torx с платы RJ-11.

Снимите стойку 5 мм, которая фиксирует плату DC/Sound в нижнем корпусе, используя головку для гаек или плоскогубцы.

Шаг 42

Не вытаскивайте плату DC/Sound полностью. В следующем шаге вы будете отключать кабель Bluetooth.

Поднимите плату DC/Sound из компьютера и переверните её.

Отключите кабель Bluetooth от платы DC/Sound, при необходимости удаляя ленту.

Шаг 43

Используя большие пальцы, сдвиньте плату RJ-11 от звуковой карты в том же направлении, в котором вы бы отсоединили кабель. Это ваш шанс выпустить пар, так как плата, скорее всего, сидит очень плотно и потребует значительной силы для снятия. Не увлекайтесь — не держитесь за разъём питания и не прикладывайте чрезмерную силу к самой плате.

Плата питания/звуковая карта теперь должна быть свободна.

Шаг 44

Удалите три длинных серебристых винта с крестообразным шлицом с удерживающей скобы на левой стороне оптического привода.

Снимите удерживающую скобу.

Шаг 45

Поднимите жёсткий диск с правой стороны и извлеките его из компьютера.

Шаг 46

Снимите кабель RJ-11, проведя его вдоль передней части компьютера, и извлеките деталь из корпуса.

Отсоедините кабель RJ-11 от нижней части модема.

Шаг 47

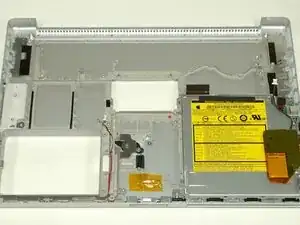

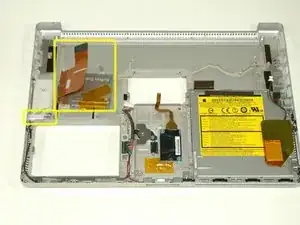

Перед продолжением удалите свободные детали, оставшиеся в компьютере. Плата Airport и кнопка извлечения PC-карты должны быть свободны. Просто извлеките эти детали из компьютера и отложите их в сторону.

Шаг 48

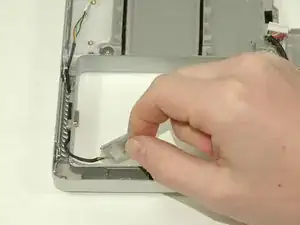

Плата Bluetooth и её кабель также должны быть свободны, зажатые в нише рядом с отсеком для батареи. Удалите их и отложите в сторону.

Шаг 49

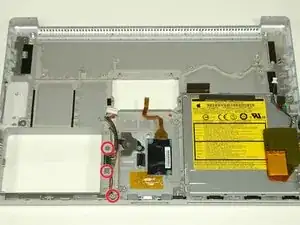

Удалите два серебристых винта с крестообразным шлицом с разъёма батареи.

Удалите третий винт с крестообразным шлицом возле передней части компьютера, фиксирующий заземляющую петлю.

Снимите разъём батареи.

Шаг 50

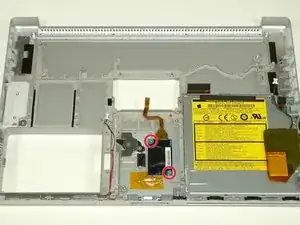

Удалите два винта с крестообразным шлицом с модема.

Снимите модем.

Шаг 51

Удалите один чёрный винт с крестообразным шлицом из переднего правого угла оптического привода.

Снимите оптический привод вместе с подключенной батареей PRAM.

Шаг 52

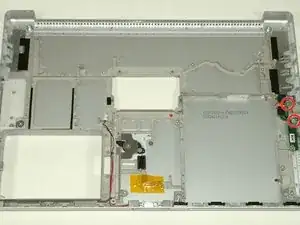

Удалите два винта с крестообразным шлицом с правой USB-платы.

Снимите правую USB-плату.

Шаг 53

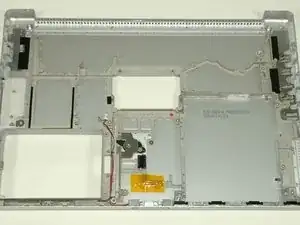

Нижняя крышка теперь должна быть очищена от всех основных компонентов, за исключением индикатора режима сна.

Заключение

Для сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
