Замена внутреннего модема PowerBook G4 Aluminum 15" 1.5–1.67 GHz

Используйте монету или лопаточку, чтобы повернуть фиксирующий винт аккумулятора на 90 градусов по часовой стрелке.

Поднимите аккумулятор и выньте его из компьютера.

Уберите четыре винта с крестообразной шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Снимите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке аккумулятора, по обе стороны от контактов аккумулятора.

Два винта Phillips 12 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль шарнира.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, затем двигайтесь наружу.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы шарнир был обращён к вам.

Снимите нижний винт Phillips 5 мм по обе стороны шарнира (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъёмы были обращены к вам.

Снимите три винта Phillips 3 мм.

При установке этих винтов необходимо размещать каждый винт в правильном порядке. Начните с винта, ближайшего к шарниру дисплея, затем двигайтесь наружу.

Переверните компьютер и откройте дисплей.

Снимите по два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвёртка T6 Torx, но при частом использовании винты могут сорваться).

Схватите задние углы верхнего корпуса и приподнимите. Не снимайте верхний корпус полностью — нужно ещё отсоединить кабель клавиатуры и трекпада.

Поднимите заднюю часть корпуса и продвигая пальцы вдоль боков, освобождайте корпус по мере движения. После освобождения боков может потребоваться качнуть корпус вверх-вниз, чтобы освободить переднюю часть верхнего корпуса.

Поверните верхний корпус вверх и в сторону экрана так, чтобы он опирался на экран.

Снимите оранжевую ленту, закрепляющую шлейф трекпада на плате логики.

Отключите шлейф трекпада от платы логики.

Снимите верхний корпус с компьютера.

Снимите три длинных серебристых винта Phillips с крепёжной скобы на левой стороне оптического привода.

Снимите крепёжную скобу.

Отключите большой оранжевый кабель жёсткого диска от платы логики, при необходимости удалив ленту.

Поднимите жёсткий диск за правую сторону и извлеките его из компьютера.

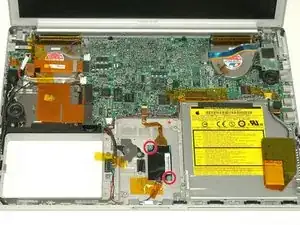

Снимите два серебристых винта Phillips с платы модема.

Винт в верхнем левом углу имеет чёрную шайбу.

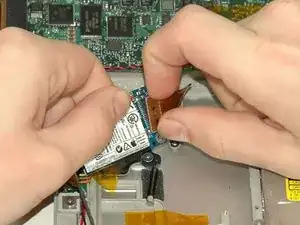

Отключите большой оранжевый шлейф от верхней части модема.

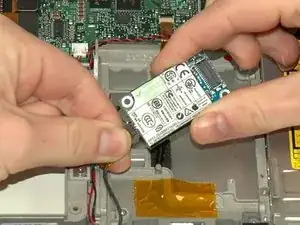

Поднимите модем и отключите оставшийся кабель — после этого модем будет свободен.
