Замена левого вентилятора PowerBook G4 Aluminum 15" 1.5–1.67 ГГц

Используйте монету или лопатку, чтобы повернуть фиксатор батареи на 90 градусов по часовой стрелке.

Выньте батарею из компьютера.

Удалите четыре винта с крестообразным шлицем с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке батареи, по одному с каждой стороны контактов батареи.

Два винта Phillips 12 мм по обеим сторонам отсека памяти.

Четыре винта Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был направлен к вам.

Удалите три винта Phillips 3 мм.

При обратной сборке каждый винт необходимо устанавливать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Удалите нижний винт Phillips 5 мм с каждой стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При обратной установке эти винты необходимо размещать в правильном порядке. Начните с винта, ближайшего к петле дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Удалите два шестигранных винта 1.5 мм в каждом углу рядом с дисплеем (подойдёт отвёртка T6 Torx, но при частом использовании винты могут сорваться).

Схватите задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; сначала нужно отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки и проведите пальцами вдоль боков, освобождая крышку по ходу. После освобождения боков может потребоваться покачать крышку вверх-вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана так, чтобы она опёрлась о него.

Удалите оранжевую ленту, фиксирующую шлейф трекпада к материнской плате.

Отключите шлейф трекпада от материнской платы.

Снимите верхнюю крышку с компьютера.

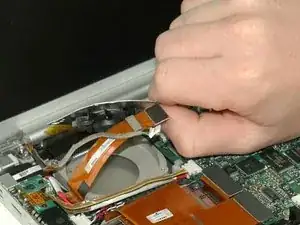

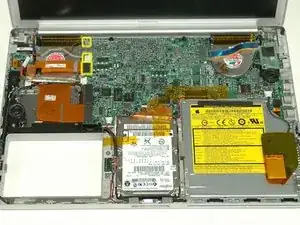

Отключите кабели вентилятора, инвертора и питания от правой стороны вентилятора.

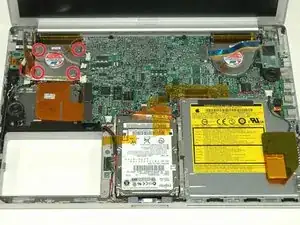

Удалите четыре меньших винта Phillips, крепящих вентилятор.

Вам не нужно удалять большой винт Phillips в верхнем левом углу вентилятора.

Поднимите левый вентилятор из компьютера (жёлтая лента оторвётся вместе с вентилятором).
