Замена левого датчика освещённости PowerBook G4 Aluminum 15" 1.5–1.67 ГГц

Используйте монету или лопатку, чтобы повернуть фиксирующий винт батареи на 90 градусов по часовой стрелке.

Поднимите батарею и извлеките её из компьютера.

Снимите четыре винта с крестообразной шлицевой головкой с крышки отсека памяти.

Сдвиньте крышку отсека памяти в сторону от отсека памяти.

Удалите следующие 8 винтов:

Два винта Phillips 3 мм в отсеке батареи, по обе стороны от контактов батареи.

Два винта Phillips 12 мм по обе стороны от отсека памяти.

Четыре винта Phillips 16 мм вдоль петли.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы разъём питания был обращён к вам.

Удалите три винта Phillips 3 мм.

При обратной сборке эти винты нужно устанавливать в правильном порядке. Начните с винта, расположенного ближе всего к петле дисплея, и двигайтесь наружу от него.

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы петля была обращена к вам.

Снимите нижний винт Phillips 5 мм по обе стороны петли (всего два).

Поверните компьютер на 90 градусов по часовой стрелке так, чтобы порты были обращены к вам.

Удалите три винта Phillips 3 мм.

При обратной сборке эти винты нужно устанавливать в правильном порядке. Начните с винта, расположенного ближе всего к петле дисплея, и двигайтесь наружу от него.

Переверните компьютер и откройте дисплей.

Снимите два шестигранных винта 1,5 мм в каждом углу рядом с дисплеем (подойдёт отвёртка T6 Torx, но при частом использовании винты могут сорваться).

Схватите задние углы верхней крышки и потяните вверх. Пока не снимайте верхнюю крышку полностью; необходимо отключить кабель клавиатуры и трекпада.

Поднимите заднюю часть крышки вверх и проводите пальцами вдоль боков, освобождая крышку по мере продвижения. Когда стороны будут освобождены, может потребоваться покачивать крышку вверх и вниз, чтобы освободить переднюю часть верхней крышки.

Поверните верхнюю крышку вверх и в сторону экрана так, чтобы она опёрлась о экран.

Удалите оранжевую ленту, фиксирующую шлейф трекпада к плате логики.

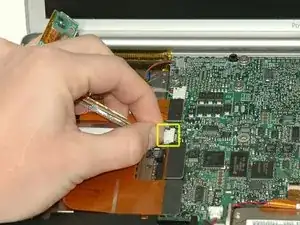

Отключите шлейф трекпада от платы логики.

Снимите верхнюю крышку с компьютера.

Снимите два маленьких чёрных винта Phillips с платы левого датчика освещённости.

Возможно, большая полоска оранжевой ленты фиксирует кабель левого датчика освещённости. Снимите ленту.

Отключите кабель левого датчика освещённости, освободив плату.
